Инженерное решение · поверка и замена газоанализаторов

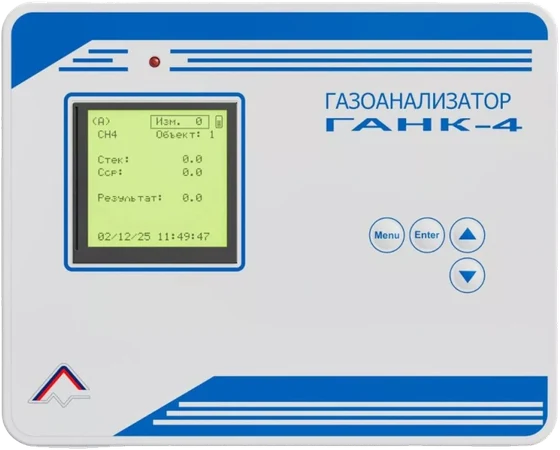

ГАНК-4 поверяют раз в год. Ленту в химкассетах самим менять нельзя — её меняет изготовитель, обычно при подготовке к поверке; ремонт тоже за изготовителем или уполномоченным им сервисом. Сами работы у изготовителя занимают от 15 до 30 рабочих дней в зависимости от сезона — без дороги и без ремонта. Мы назовём варианты: поверка, поверка с подменным прибором или замена.
межповерочный интервал ГАНК-4; после ремонта прибор поверяют снова
рабочих — срок работ у изготовителя по сезону, без дороги и без ремонта
меняют ленту в кассетах стационарных ГАНК-4 — при подготовке к поверке; самим нельзя
выпуска — такие приборы изготовитель предлагал заменить: ремонт после 15 лет нерационален
Межповерочный интервал, замена ленты и ремонт — по руководству по эксплуатации ГАНК-4 (разделы 1, 10, 11, 12 и 15). Сроки работ — по странице поверки на сайте изготовителя, замена старых приборов — по новости изготовителя 2021 года. Данные на 17.09.2026.
Сама поверка — не самое долгое. Прибор с химкассетами обслуживают целиком: перезаряжают ленту, проверяют каналы, при неисправности ремонтируют. Всё это делает изготовитель или уполномоченный им сервис, и срок складывается из четырёх частей.
С января по март — 20 рабочих дней, с апреля по сентябрь — 15, с октября по декабрь — 30. Норма зависит от даты поступления прибора и действует при отсутствии неисправностей и соблюдении условий оплаты. В конце года прибор проводит в работе вдвое дольше, чем летом.
Что делать: если срок поверки позволяет, отправлять весной или летом.
Изготовитель находится в Москве. Прибор нужно упаковать, отправить, дождаться приёмки и получить обратно. Из региона дорога в обе стороны добавляет к сроку работ дни, которые в сезонную норму не входят.
Что делать: планировать отправку заранее, а не в последнюю неделю поверки.
Руководство прямо предупреждает: самостоятельная замена реактивной ленты недопустима, а при обрыве концы ленты склеивают скотчем или клеем-карандашом. У стационарных ГАНК-4 ленту меняют при подготовке к поверке раз в год, у переносных её тоже меняет изготовитель. Поэтому поверка ГАНК-4 обычно идёт вместе с перезарядкой кассет.
Что делать: заранее выписать, под какие вещества кассеты в приборе.
Если при подготовке находят неисправность, сезонный срок перестаёт действовать: сначала ремонт, потом поверка. Ремонт руководство разрешает только изготовителю или уполномоченным им лицам.
Что делать: сравнить ремонт с заменой до отправки — особенно для старых приборов.
Поверку ГАНК-4 вправе выполнять аккредитованные организации, и в ФГИС «Аршин» по этому типу записи оставляют разные поверители. Но ленту в химкассетах и ремонт руководство отдаёт изготовителю или уполномоченному им сервису, а проверять прибор газовыми смесями сторонняя лаборатория может только по договору с изготовителем.
Поэтому цена «поверка от …» у центра стандартизации и итоговый счёт за ГАНК-4 часто расходятся: в первой нет перезарядки кассет и ремонта.
Сезонные сроки — страница поверки газоанализаторов на сайте изготовителя (gank4.ru). Замена ленты, ремонт и условие о газовых смесях — руководство по эксплуатации ГАНК-4, разделы 1, 10, 11, 12 и 15; недопустимость самостоятельной замены ленты и склейка при обрыве — пп. 10.6.3, 12.5.3 и 15.5.3.
ГАНК-4 работает там, где воздух рабочей зоны контролируют ради охраны труда, — а это сфера государственного регулирования единства измерений. Прибор с истёкшей поверкой для таких измерений применять нельзя, даже если он исправен.
Закон «Об обеспечении единства измерений» требует поверять средства измерений до ввода в эксплуатацию и после ремонта, а в процессе эксплуатации — периодически, а владельца — вовремя представлять их на поверку.
Отремонтированный прибор поверяют заново: закон относит поверку после ремонта к первичной. Руководство ГАНК-4 тоже требует поверять прибор после ремонта.
По действующему порядку результат поверки подтверждают сведения в Федеральном информационном фонде. Бумажное свидетельство выдают по заявлению владельца.
Федеральный закон № 102-ФЗ «Об обеспечении единства измерений», статья 13; руководство по эксплуатации ГАНК-4, «Введение».
Метрологическая служба ГИКПРОМ работает с аккредитованными лабораториями. Мы не обещаем поверить ГАНК-4 за день — такое для прибора с химкассетами нечестно. Обещаем другое: заранее сказать, сколько это займёт и сколько будет стоить, и сравнить с заменой.
Отправим прибор изготовителю и организуем обратную доставку. Согласуем работы, подскажем, как подготовить и упаковать прибор, проследим за очередью и вернём его с записью о поверке.
Вам не нужно самому переписываться с изготовителем и искать перевозчика.
Изготовитель цены не публикует: они зависят от числа измерительных каналов. По данным о приборе назовём срок с учётом сезона и дороги и стоимость поверки — до того, как прибор уедет.
Стоимость поверки известна заранее; если при подготовке найдут неисправность, перечень и сумму ремонта согласуем до начала работ.
Если прибор старый или по прошлой поверке был ремонт, положим рядом две суммы: поверка, ремонт и перезарядка кассет — и прибор другого типа с поверкой под ваши вещества.
Решаете вы. Модели на замену называем в коммерческом предложении.
Там, где контроль воздуха нельзя прерывать на месяц, на период поверки дадим подменный прибор, чтобы контроль не останавливался, пока ГАНК-4 у изготовителя.
Контроль не прерывается: подменный прибор возвращаете, когда ГАНК-4 вернётся.
Посчитайте простой под свой месяц отправки. Форма ниже покажет срок у изготовителя по сезону — а заявка уйдёт менеджеру вместе с расчётом.
Посчитать простойВыберите месяц отправки и состояние прибора — лента покажет, где он будет и сколько дней займут работы у изготовителя. На втором листе расскажите о приборе: станет понятно, что выгоднее — поверка, поверка с подменным прибором или замена. Последний лист — контакты.
ГАНК-4 — сильный прибор: одним корпусом он измеряет более 200 веществ на сменных химкассетах, и для многих лабораторий заменить его нечем. Но у прибора с лентой и возрастом есть момент, когда годовой цикл «отправка, перезарядка, ремонт» обходится дороже новой техники.
Вариант 1 · оставить прибор
Вариант 2 · замена
Замена не отменяет поверку: у любого средства измерений в сфере охраны труда она периодическая. Прибор без расходной ленты убирает из годового цикла перезарядку кассет, но не саму поверку. Модели на замену не публикуем — подбираем под вещества и называем в коммерческом предложении.
Решили заменить? Как подбираем прибор на замену ГАНК-4 и что при этом сравнить — на отдельной странице.
Подобрать замену ГАНК-4Раз в год: межповерочный интервал ГАНК-4 — один год. До ввода в эксплуатацию и после ремонта прибор проходит первичную поверку, во время эксплуатации — периодическую, раз в год. По разъяснению изготовителя, первый интервал отсчитывают от даты поверки на заводе, а не от даты ввода в работу.
От 15 до 30 рабочих дней в зависимости от сезона: с января по март — 20, с апреля по сентябрь — 15, с октября по декабрь — 30. Норма зависит от даты поступления прибора и действует при отсутствии неисправностей и соблюдении условий оплаты. Дорога в обе стороны и ремонт в неё не входят, поэтому прибор обычно отсутствует от трёх до семи недель и дольше.
Нет. В руководстве по эксплуатации сказано прямо: самостоятельная замена реактивной ленты в химкассете недопустима. У стационарных модификаций её меняют при подготовке газоанализатора к поверке, раз в год, у переносных ленту тоже меняет изготовитель — обычно заходом на поверку. Если лента оборвалась, руководство велит склеить её концы скотчем или клеем-карандашом. Одной химкассеты переносному прибору хватает не менее чем на 1000 разовых измерений.
Поверку вправе выполнять аккредитованные организации, и по типу ГАНК-4 в ФГИС «Аршин» записи оставляют разные поверители. Но перезарядку химкассет и ремонт руководство отдаёт изготовителю или уполномоченному им сервису, а проверка газовыми смесями в сторонней лаборатории возможна только по договору с изготовителем. Поэтому для прибора, которому нужны кассеты или ремонт, путь всё равно проходит через изготовителя.
Изготовитель цены не публикует: стоимость зависит от числа поверяемых измерительных каналов. К ней добавляются перезарядка химкассет и ремонт, если его найдут. Поэтому цена «поверка от …» у центров стандартизации не отражает итоговый счёт. Оставьте заявку с моделью, списком веществ и годом выпуска — до отправки назовём стоимость поверки, срок и варианты, включая сравнение с заменой.
Нет, если прибор применяют для контроля воздуха рабочей зоны. Измерения для охраны труда относятся к сфере государственного регулирования, и закон «Об обеспечении единства измерений» требует периодически поверять такие средства измерений. Применение прибора без действующей поверки — нарушение этого законодательства, а его результаты не принимают.
Да. После ремонта прибор поверяют заново — этого требуют и закон «Об обеспечении единства измерений», и руководство по эксплуатации ГАНК-4. На практике ремонт и поверку делают одним заходом: сначала устраняют неисправность, затем поверяют.
Считать замену. Изготовитель в 2021 году запускал программу замены таких приборов и объяснял её тем, что ремонт газоанализаторов старше 15 лет становится дорогостоящим, нерациональным, а зачастую технически невозможным; техническая поддержка таких приборов может быть ограничена. Как подобрать прибор на замену — на странице замены ГАНК-4.
Укажите модификацию, год выпуска, вещества в кассетах и до какого числа действует поверка. Назовём срок и стоимость поверки в ваш сезон, организуем отправку и сравним с заменой прибора.
