Инженерное решение · элеваторы, склады, зерновые терминалы
Фумигация фосфином — обычная операция на элеваторе, но за один её цикл концентрация газа меняется больше чем на четыре порядка: от тысяч ppm в надзерновом пространстве в разгар обработки до долей ПДК, при которых людей можно пускать внутрь. Ни один прибор не перекрывает весь этот путь целиком. Разберём ваш объект и соберём комплект, который закрывает каждый этап — обработку, периметр, дегазацию и допуск персонала.
Фумигация фосфином — самый распространённый способ обеззараживания зерна от вредителей запасов. Фумигант выделяет фосфин при контакте с влагой воздуха, газ работает внутри герметизированного объёма, а затем удаляется проветриванием. Всё это время концентрацию нужно знать, а не предполагать: и внутри объёма, чтобы обработка вообще состоялась, и снаружи, чтобы не отравить людей.
Обработка зерна в банках, контроль в надсилосной и подсилосной галереях. Самый сложный случай по отбору пробы: до зерновой массы внутри силоса нужно ещё добраться.
Насыпь под плёнкой, обработка помещения целиком. Контроль ведут и в самой насыпи, и по периметру склада — там, где работают люди и стоит соседняя техника.
Обработка судовых партий и трюмов, перевалка на экспорт. Здесь к своим требованиям добавляются требования покупателя и фитосанитарного контроля страны назначения.
Обеззараживание партии в пути или перед отправкой. Объём небольшой, зато плотность загрузки высокая, а вскрывают такой объект часто уже в другом месте и другие люди.
Обработка производственных помещений и оборудования вместе с продукцией. Сложная геометрия здания: газ задерживается в самотёках, нориях и под перекрытиями.
Для тех, кто обрабатывает чужие объекты, прибор — рабочий инструмент и одновременно доказательство: замером подтверждается и результат обработки, и безопасность допуска.
Фосфин — главный, но не единственный газ на объекте. Зерно живёт и дышит: в закрытом силосе оно само меняет состав атмосферы, и это не менее опасно для человека, чем фумигант.
У технического фосфина есть характерный запах карбида или чеснока, и на него нередко ориентируются в поле. Полагаться на это нельзя по двум причинам: запах дают примеси, а не сам газ, и порог его восприятия лежит заметно выше санитарной нормы. К тому же обоняние быстро притупляется — человек перестаёт чувствовать газ раньше, чем тот становится безопасным. Решение о допуске людей принимается только по прибору.
Вот почему задача не решается покупкой «газоанализатора фосфина» вообще. Нажмите на любой этап — покажем, что на нём измеряют, в каком диапазоне и чем.
Шкала логарифмическая: в линейной линия ПДК легла бы на ось и разница диапазонов стала бы невидимой. Форма кривой условна и зависит от препарата, температуры, герметичности и способа обработки.
Приборы обычно показывают ppm, а нормируется концентрация в мг/м³ — и решение о допуске людей принимается именно по второй цифре. Введите любое из двух значений: покажем второе и то, сколько это нормативов рабочей зоны.
Пересчёт выполнен для температуры 20 °C и давления 101,3 кПа при молярной массе фосфина 34 г/моль: 1 ppm ≈ 1,41 мг/м³. При других условиях коэффициент отличается, поэтому в спорных случаях сверяйтесь с методикой измерения.
Норматив для воздуха рабочей зоны — 0,1 мг/м³. Для атмосферного воздуха населённых мест требования существенно строже.
Сводка того, что разобрано выше: по горизонтали — доступные методы измерения, по вертикали — этапы работы. Нажмите на любую клетку, чтобы увидеть разбор.
Самая частая ошибка на этих объектах — замерить у открытого люка и считать, что вы измерили силос. Зерновая масса ведёт себя не как воздух в комнате: газ распределяется по ней неравномерно, задерживается в межзерновом пространстве и уходит из надзернового заметно быстрее. Поэтому пробу отбирают в нескольких точках и на разной глубине, а трубки-зонды закладывают в массу до начала обработки — потом их туда уже не поставить.
Зерно дышит: в закрытой ёмкости оно расходует кислород и выделяет углекислый газ, а при самосогревании добавляется оксид углерода. Атмосфера внутри может стать непригодной для дыхания без всякого фумиганта, и внешне это никак не проявляется — человек теряет сознание уже внутри, а помощь в силосе оказать почти невозможно.
Норма 20,9 %. Падение ниже 18 % уже требует остановки работ, ниже 16 % — потеря работоспособности за минуты. Перед входом замеряют сверху вниз по всей глубине, а не только у люка: тяжёлые газы стоят внизу.
Рост CO₂ в межзерновом пространстве — ранний признак того, что партия начала согреваться, ещё до заметного роста температуры. Тот же прибор, что защищает людей, помогает поймать очаг самосогревания вовремя.
Если очаг самосогревания дошёл до тления, появляется CO. Для зерновой массы это сигнал тревоги: температура внутри насыпи может быть уже высокой, а снаружи ничего не видно.
Вход в силос — работа в замкнутом пространстве со своими правилами: замер атмосферы перед входом и в процессе, наблюдающий снаружи, страховочная привязь. Прибор при этом нужен многоканальный и лучше с насосом — чтобы проверить объём, не спускаясь в него.

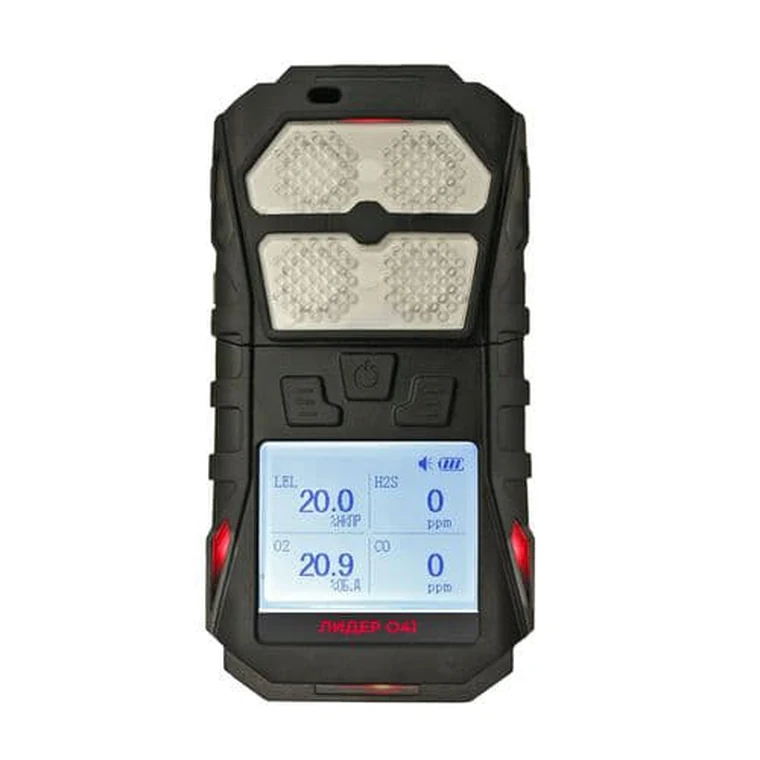

Ниже — не весь каталог, а три рабочих комплекта, из которых обычно и складывается оснащение объекта. Комплекты дополняют друг друга: электронный прибор даёт непрерывный контроль в санитарном диапазоне, трубки с аспиратором добирают рабочие концентрации фумигации, которые электронике не по силам.
Стационарная сигнализация на фосфин — отдельный разговор. Готовой серийной системы контроля PH₃ «с полки» под склад или силосный корпус в наличии нет: такие решения собираются под проект из газоаналитического контроллера и сенсорных модулей на фосфин. Если вам нужен непрерывный контроль с выводом на щит и сиреной — опишите объект в форме, посчитаем комплект отдельно.
Если прибором вы подтверждаете соблюдение норм — перед надзором, перед покупателем зерна или в акте о завершении дегазации, — то это уже не «детектор», а средство измерения, и требования к нему другие. Четыре вопроса, которые стоит задать до оплаты.
У средства измерения есть номер в реестре, описание типа и методика поверки. Импортный прибор без утверждения типа в РФ формально измерением не считается, каким бы хорошим он ни был.
Прибор со свидетельством, у которого межповерочный интервал кончается через месяц, — это скрытая доплата и простой. Спрашивайте дату поверки, а не факт её наличия, и уточняйте, где прибор поверяется потом.
Фосфин — реакционный газ: он поглощается стенками баллона и обычной трассой, поэтому нужны поверочная смесь, редуктор и линия, рассчитанные именно на такие газы. Уточняйте, входят ли они в комплект и есть ли они в принципе.
Электрохимический сенсор расходуется, а высокие концентрации фумиганта расходуют его быстрее. Спрашивайте заявленный срок службы, стоимость замены и что происходит с сенсором после перегрузки — это статья регулярных расходов, а не разовая покупка.
Задача выходит за рамки прайс-листа: важно не только какой прибор, но и чем он дополняется, чтобы закрыть цикл целиком. Поэтому отвечаем разбором, а не ссылкой на карточку товара.
Какой этап цикла чем закрывается на вашем объекте и где остаются пробелы, если ограничиться одним прибором.
Прибор, сенсоры, побудитель расхода, трубки и зонды — с расходниками на сезон, а не только стоимость коробки.
Перечень позиций с характеристиками и документами — готовый к вставке в техническое задание или заявку на закупку.
Для фумигации нужны средства измерения двух разных диапазонов: контроль рабочих концентраций внутри объёма (сотни ppm) и санитарный контроль на уровне долей ПДК перед допуском людей. Серийный переносной газоанализатор фосфина рассчитан на санитарный диапазон и на рабочей концентрации уходит в зашкал, поэтому ход самой обработки контролируют индикаторными трубками с аспиратором. На практике объект оснащают связкой: электронный прибор для дегазации, периметра и допуска плюс набор трубок под рабочие концентрации.
Предельно допустимая концентрация фосфина в воздухе рабочей зоны — 0,1 мг/м³, вещество отнесено к чрезвычайно опасным. Это очень малая величина: в пересчёте на объёмные доли она составляет примерно 0,07 ppm. Поэтому прибор для допуска людей должен работать именно в санитарном диапазоне, а не просто иметь канал на фосфин; порог сигнализации выставляют ниже нормы — чтобы у людей оставалось время выйти, а не фиксировать факт превышения.
Потому что рабочая концентрация фумиганта выше верхней границы его шкалы примерно на порядок и более. Прибор в этих условиях показывает зашкал — то есть «много», без числа, а по такому показанию нельзя ни подтвердить, что обработка идёт как надо, ни зафиксировать её результат. Хуже другое: длительная перегрузка расходует электрохимический сенсор, после чего он может занижать показания уже в санитарном диапазоне — там, где от него зависит решение о допуске людей. Это распространённая причина выхода сенсоров из строя на элеваторах.
Потому что электрохимический сенсор на фосфин рассчитан на периодические замеры, а не на постоянное пребывание в атмосфере газа. Производители сенсоров прямо оговаривают: заявленный срок службы в два года и более относится к поиску утечек и разовым измерениям, а непрерывной экспозиции — даже при небольших концентрациях — следует избегать, иначе ресурс сокращается до нескольких месяцев, а в тяжёлых случаях до одного. Рекомендованный режим работы циклический: короткий замер, затем продувка чистым воздухом.
Отсюда практический вывод для зернохранилища: прибор нельзя оставлять включённым внутри обрабатываемого объекта «для мониторинга» — так расходуется не гарантия, а ваш будущий замер перед допуском людей. Для контроля хода фумигации используют трубки, а электронный прибор берегут для санитарного диапазона, где от его точности зависит безопасность персонала.
Дегазацию считают законченной, когда измерения показывают, что концентрация фосфина в воздухе помещений, в надзерновом и межзерновом пространстве не превышает ПДК 0,1 мг/м³, а остаточное содержание в самом зерне укладывается в действующий гигиенический норматив. Ключевое здесь — «по измерению, а не по времени»: срок проветривания сам по себе ничего не гарантирует, потому что зависит от температуры, влажности, высоты насыпи и герметичности объекта. Конкретные значения и порядок контроля уточняются по инструкции применения используемого препарата.
Пробы отбирают через трубки-зонды, которые закладывают в зерновую массу до начала обработки — не менее чем в четырёх точках, равномерно распределённых по объёму, с разной глубиной погружения в шахматном порядке. Так контролируют и надзерновое, и межзерновое пространство: концентрация в них различается заметно, и решение по дегазации принимают именно по межзерновому. Замер у открытого люка показывает только то, что происходит непосредственно у люка.
В силосных корпусах, галереях и норийных башнях — да. Зерновая пыль образует взрывоопасные смеси, поэтому в этих зонах применяют приборы во взрывозащищённом исполнении, а конкретный вид защиты определяется классификацией зоны на вашем объекте. Дополнительно смотрят на защиту сенсора от пыли и влаги: запылённость на зерновом объекте выше, чем в большинстве производств, и обычный фильтр забивается быстро. Для лабораторий и административных помещений Ex-исполнение не требуется.
Если прибором подтверждают соблюдение нормативов — перед надзорным органом, в акте о завершении дегазации или перед покупателем партии, — то он должен быть средством измерения утверждённого типа, внесённым в Госреестр СИ, с действующей поверкой. Межповерочный интервал указан в описании типа, обычно это один год. Отдельно стоит уточнить, чем прибор калибруется по фосфину: для реакционных газов нужны специальная поверочная смесь и подходящая линия подачи, обычный редуктор здесь не годится.
Для контроля хода обработки — во многом да, это рабочий и недорогой инструмент, а для рабочих концентраций фумиганта зачастую единственный доступный. Но у трубок есть три ограничения: разовое измерение вместо непрерывного контроля, погрешность — не более ±25 % и невозможность подать сигнал тревоги. Человека, который вошёл в помещение, трубка не защитит — она покажет обстановку только в момент прокачки. Поэтому для допуска персонала и для работ внутри объекта нужен электронный прибор с сигнализацией, а трубки остаются вторым, независимым методом.
Кислородом, углекислым газом и оксидом углерода. Падение кислорода и рост CO₂ — признаки дыхания и начавшегося самосогревания зерна, а появление CO говорит о тлении в насыпи. Для человека это ещё и вопрос безопасности: силос с пониженным содержанием кислорода опасен сам по себе, без всякого фумиганта. Поэтому для работ в замкнутых пространствах берут многоканальный переносной прибор с обязательным каналом O₂, а не однокомпонентный детектор фосфина.
Может — электрохимический сенсор на фосфин откликается и на некоторые другие газы. Заметнее всего мешают сернистые соединения: сероводород даёт около пятой части показания, диоксид серы — примерно четверть. На зерновом объекте это не абстракция: сероводород появляется при глубокой порче продукции и в приямках, а диоксид серы — при работе рядом стоящей техники. Оксид углерода и оксид азота, наоборот, отклика практически не дают.
Практический смысл простой: если прибор показывает фосфин там, где обработки не было, разбирайтесь с источником, а не списывайте на неисправность. И наоборот — подтверждать результат в спорной ситуации лучше вторым методом, например индикаторной трубкой: у неё другая химия и другие помехи.
Если форма не подходит, достаточно пары предложений: тип хранилища, вместимость, каким препаратом обрабатываете и что именно нужно подтверждать замерами.
Два диапазона: трубки на рабочие концентрации, электронный прибор на уровень ПДК
Оптический (ИК) канал: дыхание зерна и ранний признак самосогревания
Электрохимический сенсор — обязателен для работ внутри силоса
Электрохимический сенсор: признак тления в зерновой насыпи
Проба зерна и лабораторный анализ — прибором в воздухе это не измеряется
набор и удержание рабочей концентрации
утечки наружу во время экспозиции
спад концентрации при проветривании
решение о возвращении персонала
перед отгрузкой партии
кислород и CO₂ при входе внутрь
Закладка и набор
Препарат внесён, газ выделяется
Закладка препарата и набор концентрации
Экспозиция
Газ работает, объект закрыт
Экспозиция: газ работает
Дегазация
Проветривание, спад на 4 порядка
Дегазация: спад на четыре порядка
Допуск людей
Решение принимает прибор
Допуск людей: цена ошибки максимальна
Отгрузка партии
Другой объект измерения
Отгрузка: остаточный газ в продукции
