Инженерное решение · автомобильные парковки и стоянки
Закрытый паркинг — это работающие двигатели без окон и сквозняка. Угарный газ не имеет ни цвета, ни запаха, а в часы пик концентрация растёт быстрее, чем кажется. СП 154.13130.2021 требует для таких стоянок непрерывный автоматический контроль загазованности и аварийную вентиляцию по сигналу газоанализатора. Подберём сигнализаторы CO и, если на объекте есть газобаллонный транспорт, канал CH₄ — под конкретный паркинг, а не «стандартный комплект для гаража».
непрерывный контроль CO — обязательный канал практически на любой закрытой стоянке, где работают двигатели внутреннего сгорания
практика проектировщиков по плотности извещателей для предварительной оценки — не жёсткая норма СП
минимальная кратность аварийной вентиляции для помещений с недостаточным свободным объёмом по СП 154.13130.2021

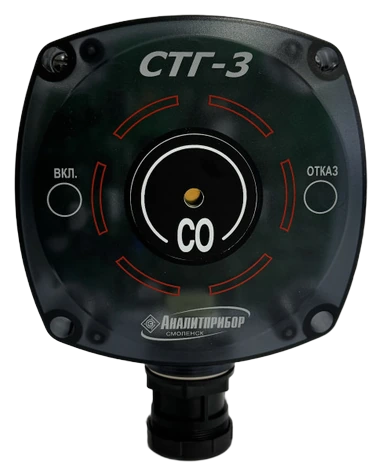

сигнализатор CO для типовой стоянки — минимальный вход в задачу
Цены указаны с НДС на дату подготовки страницы; актуальные — в карточках товаров. Плотность и точный состав датчиков определяет проект вентиляции и автоматики: цифры на странице — ориентир для предварительной оценки, а не готовая спецификация.
На открытой площадке выхлоп рассеивается ветром. В закрытом или подземном паркинге объём воздуха ограничен стенами и перекрытием, а естественная вентиляция через рампу и продухи работает не всегда и не везде одинаково. Именно поэтому правила пожарной безопасности требуют для таких стоянок отдельную инженерную систему — непрерывный контроль и автоматику, а не просто «хорошую вентиляцию».
Отравление угарным газом не даёт предупреждающего сигнала: человек не чувствует нарастающую концентрацию. Первые симптомы — головная боль и слабость — легко списать на усталость, а не на воздух в паркинге.
Что делать: контроль сигнализатором, а не собственным носом.
Утренний и вечерний выезд — это десятки холодных двигателей, работающих одновременно в очереди к воротам или рампе. Концентрация CO растёт волнами, а не равномерным фоном, и именно в эти минуты превышаются опасные уровни.
Что делать: смотрите график ниже — он показывает эту динамику наглядно.
Рампа, продухи и открытые въезды дают воздухообмен, но он неравномерен по этажу и зависит от погоды и положения ворот. Там, где свободный объём здания недостаточен, правила требуют механическую аварийную вентиляцию, включаемую автоматически — не «форточку».
Что делать: автоматика вентиляции работает по порогу газоанализатора, а не по расписанию.
Такси, каршеринг и корпоративные парки всё чаще ездят на метане или пропан-бутане. Метан легче воздуха и копится под потолком отдельно от угарного газа в зоне дыхания — это уже не один канал, а два прибора на разной высоте или комбинированный сигнализатор.
Что делать: для такого транспорта нужен отдельный канал CH₄ во взрывозащищённом исполнении.
Бытовой датчик угарного газа для квартиры и сигнализатор для паркинга — разные приборы: разный диапазон, разная надёжность, разное подтверждение соответствия. Средство измерения для системы противопожарной автоматики должно быть утверждённого типа и связано с вентиляцией и диспетчеризацией, а не просто пищать в углу.
Обратная ошибка тоже встречается: ставят сигнализатор, но не связывают его с вентиляцией — прибор честно показывает превышение, а система на это никак не реагирует. Контроль без автоматики не закрывает требование правил.
СП 154.13130.2021 «Стоянки автомобилей. Требования пожарной безопасности» — актуальная редакция, заменившая СП 154.13130.2013. Формулировки ниже — по существу требований, без номеров конкретных пунктов: их состав и применимость к вашему объекту определяет проектная организация.
Для закрытых и подземных стоянок с недостаточным объёмом свободного воздуха — постоянный контроль, а не периодические замеры.
Прибор должен не просто показывать значение, а запускать команду при достижении заданного порога — вентиляцию, оповещение, при необходимости отсечку.
Минимальная кратность воздухообмена для аварийного режима, включаемого автоматически по сигналу газоанализатора.
Отказ одного вентилятора не должен останавливать систему аварийной вентиляции целиком.
Аварийная вентиляция паркинга запитывается от двух независимых источников — иначе она откажет именно тогда, когда нужна больше всего.
«Общие санитарно-гигиенические требования к воздуху рабочей зоны» — норматив, на который ориентируются пороги сигнализации по контролируемым веществам.
Для стоянок без постоянного присутствия персонала на этаже сигнал о превышении должен уходить туда, где его увидят и на него отреагируют.
Правила описывают требование к результату, а не готовую спецификацию — число извещателей, их размещение и связь с автоматикой считает проектная организация под конкретный объект.
Формулировки на странице — по существу требований СП 154.13130.2021 и ГОСТ 12.1.005-88, без указания номеров конкретных пунктов: применимость к вашему объекту и точные значения порогов подтверждает проектная организация.
Ниже — условная модель одного часа пик на закрытой стоянке. Обе линии начинаются одинаково: двигатели работают на въезде и выезде, концентрация CO растёт. Дальше сценарии расходятся.
Условная модель трёх волн въезда-выезда за час пик. Цифры — не измерения на конкретном объекте, а иллюстрация принципа: по вертикали отложена концентрация оксида углерода в мг/м³, пунктиром — аварийная уставка, по которой автоматика включает вентиляцию. Предупредительную ставят ниже, на уровне ПДК рабочей зоны (ГОСТ 12.1.005-88); оба порога на реальном объекте задаёт проект.
Без вентиляции, включённой автоматикой, концентрация после каждой волны въезда-выезда лишь немного снижается и снова растёт с следующей волной: к концу часа пик она доходит до 225-230 мг/м³ — больше чем вдвое выше порога — и весь час держится выше него. С автоматикой газоанализатор фиксирует превышение, включает аварийную вентиляцию, и концентрация каждый раз возвращается ниже порога до следующей волны.
Состав системы зависит не только от площади, но и от того, какой это паркинг и какой транспорт на нём стоит.
Самый напряжённый режим: постоянный поток машин, часто несколько уровней, обычно нет постоянного персонала на этаже. Требования строже всего именно здесь — контроль на каждом уровне, вывод сигнала на диспетчерский пункт или пост охраны, полное резервирование вентиляции.
Датчики: сигнализаторы CO по сетке на каждом уровне + контроллер с выходом на диспетчеризацию.
Встроенная или пристроенная стоянка делит вентиляционный контур со зданием — угарный газ способен мигрировать в лестничные клетки, лифтовые холлы и жилые помещения выше. Систему паркинга здесь увязывают с общедомовой автоматикой пожарной безопасности.
Датчики: сигнализаторы CO у выездов и лифтовых холлов, интеграция с автоматикой здания.
Таксопарки, каршеринг, корпоративные автобазы на метане или пропан-бутане. К контролю CO добавляется отдельный канал CH₄ под потолком во взрывозащищённом исполнении — довзрывоопасная концентрация контролируется отдельно от токсичности.
Датчики: комбинированные CO + CH₄ сигнализаторы или пара приборов на разной высоте.
Не уверены, какой у вас случай? Отметьте свой паркинг на плане ниже — разберём по объекту и пришлём состав с ценами.
Перейти к подборуЭто рабочий шорт-лист, а не весь каталог: четыре прибора, которыми закрывается почти любой паркинг — от тёплой стоянки при здании до многоуровневого объекта с газобаллонным транспортом.
Задайте площадь уровня и этажность — план перестроится, а точки контроля расставятся сами. Отметьте на плане въезд, выход к лифтам, изолированный отсек или стоянку газобаллонных авто: состав системы справа пересоберётся под них. Ничего не отмечая, вы всё равно получите расчёт по площади.
Если на объекте нет и не планируется газобаллонного транспорта, канал CH₄ контролировать не от чего — на паркинге нет источника метана. Ставить его «на всякий случай» — это платить за канал, который никогда не сработает, при этом основной риск, угарный газ, обязателен всегда. Если через паркинг проезжает хотя бы такси или каршеринг на метане, канал нужен — итоговый состав определяет проект.
Честный ответ: точную расстановку определяет проект вентиляции и автоматики — она зависит от площади и формы этажа, расположения колонн и въездов, высоты потолка и от того, легче или тяжелее контролируемый газ воздуха. Практика проектировщиков даёт ориентир для предварительной оценки — примерно один извещатель на 100-200 м², но не менее одного на изолированное помещение. Подбор на плане выше считает именно по этому ориентиру и не заменяет проект.
Для закрытых и подземных стоянок с недостаточным свободным объёмом правила требуют именно связку: газоанализатор фиксирует превышение и автоматически запускает аварийную вентиляцию нужной кратности, а не просто извещает человека. Сигнализация без автоматики технически возможна, но не закрывает требование правил к таким объектам — прибор без связи с вентиляцией показывает проблему, но не решает её.
Бытовой прибор для квартиры — это индивидуальное средство оповещения, не связанное с инженерными системами здания и, как правило, без подтверждения соответствия как средства измерения. Сигнализатор для паркинга — стационарное средство измерения утверждённого типа, интегрированное в систему противопожарной автоматики: он передаёт сигнал на контроллер, тот включает вентиляцию и выводит извещение на диспетчерский пункт или пост охраны.
Как правило да: пост охраны на въезде — не то же самое, что постоянное присутствие персонала на каждом этаже паркинга. Правила для стоянок без такого персонала требуют выводить сигнал туда, где его гарантированно увидят и смогут отреагировать — это может быть и пост охраны, и диспетчерская здания, если сигнал доходит туда штатно, а не «когда кто-то заметит мигающую лампочку».
Межповерочный интервал указан в описании типа средства измерения и в руководстве по эксплуатации конкретной модели; у большинства сигнализаторов для стоянок это один год. На системе с десятками точек удобнее держать график поверки по частям, чтобы паркинг не оставался без контроля целиком. Между поверками сенсоры дополнительно проверяют поверочной газовой смесью.
Такое бывает у объектов в эксплуатации, которые получили предписание надзорных органов уже после ввода. В этом случае мы помогаем собрать предварительный состав оборудования по ориентировочному расчёту — как в подборе на плане выше, — а точную расстановку и увязку с вентиляцией всё равно нужно оформить проектом: без него систему не примет ни один надзорный орган.
Основной риск от дизельного транспорта — тот же угарный газ, плюс оксиды азота в выхлопе. Для стоянок с постоянным присутствием грузового или автобусного парка на дизеле применяют исполнения сигнализаторов с дополнительным каналом NO₂ — состав решает проект под конкретный объект и интенсивность движения.
Напишите тип стоянки, площадь и транспорт, который на ней стоит. В ответ пришлём состав с ценами, ориентировочной расстановкой точек контроля и обвязкой: контроллер, реле на вентиляцию, кабельная часть.
