Пары растворителя тяжелее воздуха: под потолком концентрация в разы ниже, чем у решётки пола. Датчик ставят в нижней зоне, вне прямого факела распыла, но в зоне, куда стекает облако.
0,3–0,5 м от пола% НКПРEx-исполнение
Инженерное решение · окраска и лакокрасочные производства
Газоанализаторы для покрасочных и окрасочных камер
В камере одновременно решаются две разные задачи, и одним прибором они не закрываются: не допустить взрыва паров растворителя и не дать маляру дышать сверх ПДК. Пороги у них расходятся в десятки раз. Разберём вашу площадку и подберём то, что действительно нужно — от сигнализатора за 18 480 ₽ до системы на всю камеру.
Что происходит в камере
Пары растворителя тяжелее воздуха и стекают вниз, маляр дышит в полутора метрах
от пола. Это две разные точки контроля и две шкалы, которые расходятся в двадцать шесть раз.
1
Взрывобезопасность — сигнализатор ДВК
Шкала в процентах НКПР, пороги 10 и 20 %, исполнение взрывозащищённое.
Ставится у пола и в приямках — там, где скапливаются пары.
2
ПДК — переносной прибор с ФИД
Миллиграммы на кубометр и доли ПДК в зоне дыхания. Показывает то,
чем маляр дышит прямо сейчас, — сигнализатор ДВК на этих уровнях ещё молчит.
Соотношение шкал приведено для ксилола при 20 °C и 101,3 кПа: 10 % НКПР по нему — около 26 предельно допустимых концентраций рабочей зоны. Для другого растворителя цифры свои, пересчёт — в калькуляторе ниже.
26 ПДКстолько составляет 10 % НКПР
по ксилолу — порог, где сигнализатор только начинает реагировать
150 мг/м³ПДК ксилола и толуола
в воздухе рабочей зоны, максимально разовая. Ацетон — 800, бутанол — 30
1 на 50 м²типовая плотность
расстановки датчиков в помещении, но не менее одного на помещение
от 18 480 ₽переносной
сигнализатор с уайт-спиритом в списке веществ — минимальный вход в задачу
ПДК приведены по СанПиН 1.2.3685-21, раздел II, таблица 2.1. Пересчёт % НКПР в мг/м³ и в доли ПДК — при 20 °C и 101,3 кПа, формулы раскрыты в калькуляторе ниже.
Взрывобезопасность, ПДК и выбросы — это три разных прибора
Чаще всего разговор начинается словами «нам нужен газоанализатор в покрасочную камеру». Дальше выясняется, что под этим понимают три несовместимые задачи: одна измеряется в процентах НКПР, вторая — в миллиграммах на кубометр, третья — в граммах в секунду на срезе трубы. Диапазоны расходятся на пять-шесть порядков, поэтому прибор, отлично решающий первую, физически не видит вторую.
A. Взрывобезопасность (ДВК)
Измеряется в % НКПР. Задача — не измерить, а вовремя остановить процесс: на первом пороге включить аварийную вентиляцию, на втором — снять подачу ЛКМ и нагрев. Это элемент противоаварийной защиты, работающий непрерывно, во взрывозащищённом исполнении.
Приборы: стационарные сигнализаторы с ИК или термокаталитическим сенсором, блок питания и сигнализации, оповещатель, реле на вентиляцию.
B. ПДК в воздухе рабочей зоны
Измеряется в мг/м³ и долях ПДК, в зоне дыхания работника. Периодичность зависит от класса опасности вещества: для 2 класса — не реже раза в месяц, для 3 и 4 — не реже раза в квартал. Диапазон здесь в десятки раз ниже, чем у задачи A.
Приборы: переносные с фотоионизационным детектором — ФИД (англ. PID), индикаторные трубки с насосом, отбор проб с анализом в аккредитованной лаборатории.
C. Выбросы на трубе
Измеряется в мг/м³ отходящего газа и в граммах в секунду на источник. Нужна при инвентаризации выбросов и когда требуется подтвердить эффективность рекуператора или дожигателя — замером до и после установки очистки.
Приборы: пламенно-ионизационный анализатор — ПИД (англ. FID) по сумме органического углерода, газоанализаторы дымовых газов.
Что летит в воздух покрасочной камеры
Состав зависит не от камеры, а от того, чем красят. Ниже — вещества, которые реально встречаются в окрасочных цехах, с их ПДК рабочей зоны, классом опасности, нижним концентрационным пределом распространения пламени и поправочным коэффициентом для ФИД. Последняя колонка нужна тем, кто измеряет переносным прибором: он градуирован по изобутилену, и показания по вашему растворителю надо умножать на этот коэффициент.
| Вещество | ПДК рабочей зоны, мг/м³ | Класс | НКПР, % об. | ФИД, коэффициент | Где встречается |
|---|
Коэффициент ФИД приведён для лампы 10,6 эВ. Чем он меньше единицы, тем выше чувствительность прибора к веществу: ароматика (ксилол, толуол, стирол) видна лучше изобутилена, спирты и сложные эфиры — заметно хуже. Сольвент нефтяной в таблицу не вынесен: он нормируется в пересчёте на углерод — 100 мг/м³, 4 класс.
Отдельная строка про сушку с горелкой. Оксид углерода и диоксид азота отнесены к веществам остронаправленного механизма действия. Для них норматив требует не периодических замеров, а непрерывного автоматического контроля с сигнализацией о превышении — то есть стационарного канала, а не обхода с переносным прибором раз в квартал.
Пересчитать мг/м³ в % НКПР и в доли ПДК
Самая частая путаница на окрасочном участке: проектировщик пишет уставки в процентах НКПР, санитарный врач — в миллиграммах на кубометр, паспорт импортной камеры — в процентах LEL, а протокол лаборатории — в долях ПДК. Это одна и та же концентрация в четырёх системах координат. Выберите вещество, введите значение в любых единицах — остальные пересчитаются.
Единицы ввода
Пересчёт по объёмной доле при 20 °C и 101,3 кПа: молярный объём 24,06 л/моль. Значение в ppm умножается на молярную массу и делится на 24,06 — так получаются мг/м³. Один процент объёмной доли — это 10 000 ppm; 100 % НКПР — это НКПР вещества в объёмных процентах.
Доли ПДК рабочей зоны
1,0
столько предельно допустимых концентраций в воздухе рабочей зоны
Концентрация
150 мг/м³
Объёмная доля
34,6 ppm
От нижнего предела воспламенения
0,35 % НКПР
1 ПДК
10 % НКПР
20 % НКПР
Чего калькулятор сознательно не делает. Он считает по одному веществу, а в камере всегда смесь. Для смеси нижний предел воспламенения считается по правилу Ле-Шателье и оказывается где-то между пределами компонентов, а показания сигнализатора зависят ещё и от того, по какому компоненту он градуирован. Поэтому цифры ниже — ориентир для разговора, а уставки берутся из проекта и паспорта прибора. Если нужно посчитать под ваш конкретный разбавитель — пришлите состав, посчитаем вместе с поправками.
Посчитали пороги — подберём прибор, который увидит именно ваш растворитель и встанет в вашу камеру.
Подобрать приборТермокаталитический, оптический, ФИД — что выживает в покрасочном цехе
Тип сенсора здесь важнее марки прибора. Покрасочная камера — одна из самых тяжёлых сред для газоаналитики: аэрозоль краски, кремнийорганические добавки, перепад температур от цеховой до 60–80 °C в режиме сушки и регулярные заливы парами при открытии ворот.
Термокаталитический
дешёвый
- Реагирует на любой горючий пар, готовые исполнения под конкретные растворители
- Самый доступный по цене вход в задачу ДВК
- Необратимо отравляется кремнийорганикой — а она есть почти в каждом ЛКМ
- Нужно не менее 10 % кислорода, уходит нуль при перепаде температуры
- Выше 100 % НКПР сигнал не растёт, а падает — при заливе камеры может показать «норму»
Задача: A — взрывобезопасность, при условии регулярной градуировки поверочной смесью и защиты сенсора от аэрозоля
Оптический, ИК
стационар по НКПР
- Не отравляется кремнийорганикой и сероводородом — принципиально другой принцип
- Не разрушается при запредельных концентрациях: залив камеры парами не выводит его из строя
- Работает без кислорода, ресурс сенсора более 10 лет, нет ухода нуля
- Оптическое окно загрязняется краской и пылью — нужна защита и самодиагностика
- Дороже термокаталитического в два-четыре раза, не видит водород
Задача: A — взрывобезопасность. Из стационарных в камеру имеет смысл ставить именно этот тип, если бюджет позволяет
ФИД, фотоионизационный (англ. PID)
основной рекомендуемый
- Видит растворители на уровне ПДК — там, где сигнализатор НКПР ещё молчит
- Отлично берёт ароматику: у ксилола, толуола и стирола чувствительность выше, чем у калибровочного изобутилена
- Плохо видит спирты и сложные эфиры: у изопропанола коэффициент 6,0
- Не измеряет НКПР — это прибор следовых концентраций, а не средство взрывозащиты
- Высокая влажность подавляет сигнал, лампа загрязняется — в зоне распыла постоянно жить не может
Задача: B — ПДК. Основной прибор, который мы рекомендуем на покрасочный участок: переносной ФИД для обходов и замеров на рабочих местах
Электрохимический
CO, NO₂, O₂
- Рабочий вариант для продуктов сгорания в сушке с газовой или дизельной горелкой
- Недорого добавляется вторым-третьим каналом к переносному прибору
- Ресурс два-три года, есть перекрёстная чувствительность
- Деградирует под воздействием органических паров — в покрасочном цехе это отдельная статья расходов
Задача: сушка — контроль CO, NO₂ и дефицита кислорода
Почему датчик через полгода перестаёт видеть растворитель
Это самый частый сценарий отказа в окрасочном цехе, и он не выглядит как отказ: прибор включён, индикация горит, самодиагностика молчит — просто показания больше не растут. Причин обычно три, и все три лечатся заранее.
1. Отравление катализатора
Кремнийорганика необратимо садится на катализатор термокаталитического сенсора и выключает его. В покрасочном цехе её источники — выравнивающие и антикратерные добавки в самих ЛКМ, силиконовые полироли, антисиликоновые смывки, герметики, разделительные смазки. Дополнительно катализатор травят серосодержащие, галоген- и фосфорорганические соединения, свинец.
Лечится сменой типа сенсора на оптический либо переносом точки контроля туда, где нет аэрозоля.
2. Зарастание аэрозолем
Плёнка краски на пылевом фильтре, в диффузионной камере или на оптическом окне работает как дополнительный барьер: газ доходит до сенсора медленнее и в меньшей концентрации. Прибор не «врёт» — он честно измеряет то, что до него дошло.
Лечится пылевыми и мембранными фильтрами, обдувом чистым воздухом, регламентом осмотра и заменой расходников.
3. Тихая деградация без проверки
Между поверками сенсор стареет: чувствительность падает, нуль уходит. Если прибор ни разу не «нюхал» поверочную смесь, узнать об этом неоткуда. Ровно отсюда берутся истории «датчик стоял, но не сработал».
Лечится периодической подачей поверочной смеси — процедура занимает минуты и делается силами службы КИП.
И обратная сторона той же медали — ложные срабатывания. Датчик, который «пилит» при каждом открытии ворот камеры, отключают руками — и дальше он не защищает вообще ничего. Обычно причина в точке установки: датчик стоит в зоне залпового выброса, а не там, где концентрация отражает состояние камеры. Помогает перенос точки, задержка срабатывания по первому порогу и разведение порогов: предупреждение и аварийная блокировка не должны стоять рядом.
Где ставить датчик в камере и какие пороги настраивать
Точка установки определяется физикой: пары растворителей тяжелее воздуха и скапливаются внизу, а контролировать нужно зону максимально возможной концентрации, а не «где удобно вести кабель». Ниже — четыре места, где датчик действительно нужен, и что он там меряет.
Через канал проходит весь воздух камеры, поэтому канальный датчик показывает средний уровень и не зависит от того, с какой стороны маляр красит деталь. Хорош как второй канал к напольному, а не вместо него.
в потоке вытяжки% НКПРзащита от краски
Розлив, мойка инструмента и тара дают устойчивый фон паров даже без окраски. Помещение считают самостоятельно: один датчик на 50 м², но не менее одного на помещение.
у пола% НКПРсвоя вентиляция
При газовом или дизельном нагреве добавляются продукты сгорания: угарный газ и диоксид азота. Это уже не взрывобезопасность, а контроль воздуха рабочей зоны, и сенсоры здесь электрохимические.
зона дыханияCO, NO₂, O₂мг/м³
Конкретные пороги, число точек и алгоритм блокировок закрепляются проектом. Если проекта ещё нет — присылайте планировку и состав ЛКМ, поможем сформулировать задание.
Чем закрываем задачу: от 18 480 ₽ до системы на камеру
Ниже — рабочий шорт-лист, а не весь каталог. Переключите вкладку, чтобы увидеть приборы под конкретную задачу. Цены указаны с НДС на дату подготовки страницы; актуальные — в карточках товаров.
Почему прибора «на изоцианаты» вам, скорее всего, не продадут
Запрос «дайте газоанализатор на изоцианаты» приходит регулярно — обычно после того, как у маляра появились проблемы с дыханием при работе с 2К-полиуретаном. Отвечаем честно: привычным газоанализатором эта задача не решается, и вот почему.
Концентрации — миллиардные доли
ПДК толуилендиизоцианата — 0,05 мг/м³, второй класс опасности. Фотоионизационный детектор до таких уровней не дотягивается: по дифенилметандиизоцианату отклик описывают как «очень медленный, на уровне ppb».
Вещество реакционноспособно
Изоцианаты реагируют с аминами, спиртами и даже с водой. Поэтому методы измерения построены на дериватизации: воздух прогоняют через ленту или фильтр с реагентом, который связывает NCO-группу в устойчивое производное. Дальше — анализ.
При распылении это аэрозоль
Вещество может быть паром, конденсационным аэрозолем или сидеть на поверхности частиц краски. Приборы прямого считывания и пассивные бэйджи на таких процессах корректных показаний не дают.
Что делать вместо этого. Для протокола — отбор проб на пропитанный реагентом фильтр с последующим анализом в аккредитованной лаборатории (метод описан в ГОСТ Р ИСО 17736). Для оперативного контроля существуют специализированные ленточные мониторы и индикаторные средства, но это отдельный класс оборудования, и его мы не поставляем — говорим прямо, чтобы вы не потратили деньги на прибор, который задачу не решит.
Деталь, которая помогает. Взрывоопасность в 2К-камере создают не изоцианаты (у ТДИ температура вспышки около 127 °C), а растворители отвердителя и разбавителя — бутилацетат, ксилол, эфиры. Значит задача взрывобезопасности для 2К-полиуретана закрывается теми же приборами, что и для обычных эмалей.
Порошок — это не пары, и газоанализатор там не работает
Ещё одна ситуация, где честный ответ экономит бюджет. При напылении порошковой краски в камере нет паров растворителя — есть взрывоопасная аэровзвесь. Сигнализатор довзрывных концентраций на пары в ней бесполезен: он измеряет не то.
Более того, концентрация аэровзвеси в зоне напыления штатно оказывается выше нижнего концентрационного предела, а безопасность обеспечивается не измерением, а конструктивно: отсутствием источников зажигания, заземлением, аспирацией, ограничением концентрации в воздуховодах и пламеотсекающими устройствами на линии к рекуператору порошка. Пылевые взрывоопасные зоны и классифицируются отдельно от газовых.
Что имеет смысл контролировать на участке порошковой окраски приборами: продукты сгорания в печи полимеризации, если она с газовым нагревом, и запылённость воздуха рабочей зоны — для этого нужен не газоанализатор, а пылемер.
Поверка, градуировка и поверочные смеси
Прибор без действующей поверки для проверяющего не существует: его показания не имеют юридической силы, а сам он не считается средством измерения. Поэтому поверку планируют заранее, а не после того, как инспектор попросил свидетельство.
Что требуется от прибора
Утверждённый тип и запись в Госреестре средств измерений, действующая поверка, сведения о ней в ФГИС «Аршин». Прибор, купленный на маркетплейсе без утверждённого типа, поверить невозможно в принципе — это тупик, в который регулярно попадают.
Градуировка между поверками
Поверка подтверждает метрологию раз в интервал, а сенсор стареет непрерывно. В покрасочном цехе имеет смысл подавать поверочную смесь заметно чаще межповерочного интервала — это единственный способ вовремя увидеть отравленный или заросший сенсор.
Чем градуировать
Для ФИД — изобутилен 100 ppm, для сигнализаторов НКПР — пропан или гексан в долях НКПР. Смесей на конкретные растворители лакокрасочного ряда в природе почти нет, поэтому показания по вашему веществу приводят к калибровочному через поправочный коэффициент — тот самый из таблицы веществ выше.
Поверку, калибровку, техобслуживание и ремонт приборов КОЛИОН и ЛИДЕР делаем сами. Поверочные смеси и вентиль точной регулировки поставляем вместе с приборами.
Отдать в поверкуКупить прибор или заказать замеры в лаборатории
Это разные инструменты под разные цели, и выбирать между ними надо по тому, что от вас требуют.
Нужен протокол — нужна лаборатория
Если требуется официальный документ для инспектора, для специальной оценки условий труда или для программы производственного контроля — его выдаёт аккредитованная лаборатория по аттестованным методикам, с отбором проб в зоне дыхания. Свой прибор такой протокол не заменяет.
Нужен контроль между замерами — нужен прибор
Лаборатория приезжает раз в квартал, а красят каждый день. Свой прибор показывает, что происходит в промежутке: после смены разбавителя, при отказе вентилятора, при работе вне камеры. И именно он предупреждает до того, как ситуация станет протоколом.
Взрывобезопасность лабораторией не закрывается вообще
Сигнализатор довзрывных концентраций — элемент противоаварийной защиты, он работает непрерывно и управляет вентиляцией и подачей ЛКМ. Периодические замеры здесь ничего не решают: авария случается между ними.
Отвечаем на то, что спрашивают чаще всего
Базовое требование к окрасочным работам — принудительная вентиляция и блокировка, при которой рабочие составы подаются к распылителям только при работающих вентагрегатах. Автоматический контроль загазованности появляется там, где помещение отнесено к взрывопожароопасной категории и проектом предусмотрена аварийная вентиляция с автоматическим включением: включать её должен именно сигнализатор довзрывных концентраций. Проще говоря: сама по себе камера прибора не требует — его требует проект вентиляции и категория помещения. Поэтому отвечать на этот вопрос нужно не «по нормам вообще», а по вашему проекту.
Сигнализатор отвечает на вопрос «пора или не пора»: он сравнивает концентрацию с порогом и выдаёт команду — включить вентиляцию, снять подачу ЛКМ, включить сирену. Газоанализатор измеряет и показывает значение: сколько именно миллиграммов на кубометр или процентов НКПР. Многие приборы делают и то, и другое, но задача у них разная: сигнализатор — элемент противоаварийной защиты, газоанализатор — средство измерения, и требования к нему как к средству измерения строже.
НКПР — нижний концентрационный предел распространения пламени, то есть порог, ниже которого смесь просто не горит. ПДК — предельно допустимая концентрация для здоровья работника. Это разные шкалы, и разведены они на порядки. Для ксилола 10 % НКПР — это около 3 970 мг/м³, тогда как ПДК рабочей зоны 150 мг/м³: примерно двадцать шесть предельно допустимых концентраций. Прибор, настроенный видеть проценты НКПР, физически не различает уровни в десятки миллиграммов, а прибор для ПДК не годится в качестве средства взрывозащиты. Отсюда и два прибора.
Через объёмную долю. Сначала переводим массовую концентрацию в ppm: делим мг/м³ на молярную массу вещества и умножаем на молярный объём 24,06 л/моль (для 20 °C и 101,3 кПа). Затем ppm переводим в проценты объёмных долей делением на 10 000. И наконец делим полученный процент на НКПР вещества в процентах объёмных — получаем долю от НКПР. Пересчёт в обе стороны, вместе с долями ПДК, делает калькулятор выше на этой странице.
В российской практике типовая пара — 10 % НКПР на первом пороге (включение аварийной вентиляции) и 20 % на втором (снятие подачи ЛКМ и нагрева). Цифры 25 и 50 % обычно приходят из паспортов импортных камер, где логика другая: до 25 % НКПР допускается работа оператора внутри, до 50 % — работа камеры без оператора. Смешивать эти две системы нельзя: уставки задаются проектом, с учётом того, по какому веществу градуирован конкретный прибор.
Пары растворителей тяжелее воздуха, поэтому датчик ставят в нижней части объёма — но не в струе распыла, иначе он зарастёт краской. Контролировать нужно зону возможных максимальных концентраций. По количеству ориентир такой: один датчик на 50 м² площади помещения, но не менее одного на помещение; для камеры к этому обычно добавляют точку в вытяжном канале и точку снаружи, у ворот. Итоговая расстановка закрепляется проектом.
Для взрывобезопасности прибор градуируют по компоненту с наименьшим НКПР или по тому, который преобладает в составе разбавителя — так сигнализация срабатывает раньше, а не позже. Для ПДК контроль ведут по наиболее опасным и характерным для процесса веществам, а показания суммарного прибора приводят к нужному веществу через поправочный коэффициент. Пришлите паспорт на разбавитель — подскажем, по чему градуировать именно ваш прибор.
Обычно дело в точке установки: датчик стоит там, куда при открытии приходит залповый выброс, и честно на него реагирует. Помогают три вещи: перенос точки контроля туда, где концентрация отражает состояние объёма, а не мгновенный выброс; небольшая задержка срабатывания по первому порогу; разведение порогов, чтобы предупреждение не тянуло за собой аварийную блокировку. Отключать датчик руками — худший из возможных вариантов: после этого он не защищает вообще ничего.
Обычным газоанализатором — нет. Значимые по ПДК уровни лежат в области миллиардных долей, вещество реакционноспособно, а при распылении находится в виде аэрозоля. Рабочий путь — отбор проб на фильтр с реагентом и анализ в аккредитованной лаборатории по методике из ГОСТ Р ИСО 17736; для оперативного контроля существуют специализированные ленточные мониторы. Мы такое оборудование не поставляем и говорим об этом сразу. При этом взрывобезопасность 2К-камеры закрывается обычными приборами: горят там растворители отвердителя и разбавителя, а не изоцианаты.
Периодичность привязана к классу опасности вещества: для первого класса — не реже раза в десять дней, для второго — не реже раза в месяц, для третьего и четвёртого — не реже раза в квартал. Для веществ остронаправленного механизма действия требуется непрерывный контроль с сигнализацией о превышении — а к ним отнесены оксид углерода и диоксид азота, то есть всё, что даёт горелка сушильной камеры. Большинство растворителей лакокрасочного ряда — третий и четвёртый класс, то есть квартал; но если в составе есть вещества второго класса, интервал сокращается до месяца. Конкретный перечень и периодичность закрепляются в программе производственного контроля.
Межповерочный интервал задаётся описанием типа конкретного прибора, чаще всего это один год, у отдельных исполнений с оптическим сенсором — два года. Сведения о поверке попадают в ФГИС «Аршин», и проверяющий смотрит именно туда. Отдельно от поверки имеет смысл держать регламент градуировки поверочной смесью — в покрасочном цехе сенсор деградирует быстрее, чем истекает интервал.
Здесь важно не запутаться в двух системах. Классы В-Iа и В-Iб — это ПУЭ, которым пользуются проектировщики. Маркировка оборудования выполняется по техническому регламенту Таможенного союза: зоны 0, 1 и 2 для газов, вид взрывозащиты и температурный класс — например 1Ex d IIC T4 Gb или 1Ex ib IIC T4 Gb. Прямого однозначного соответствия между двумя системами нет, сопоставление делается проектом. Практически для окрасочной камеры берут оборудование с взрывонепроницаемой оболочкой или искробезопасной цепью и температурным классом не ниже T4 — но окончательное требование смотрите в своём проекте.
Расскажите про камеру — подберём приборы и посчитаем систему
Пришлите, чем красите и что за объект. В ответ пришлём подбор с ценами, схемой размещения точек контроля и составом обвязки. Если задача решается не прибором, а лабораторией или организационными мерами — скажем и об этом.
- Подбор и коммерческое предложение — бесплатно
- Поверка и техобслуживание приборов КОЛИОН и ЛИДЕР — своими силами
- Поверочные газовые смеси и расходники — вместе с приборами
Куда прислать подбор
Состав заявки собран из ваших ответов — он ниже, под формой.
Растворители — описания
Алкидные и акриловые эмали, сольвент. ФИД видит лучше калибровочного газа; НКПР взят по орто-изомеру
Разбавители, НЦ-эмали, клеи. ФИД видит вдвое лучше изобутилена
Смывки, промывка краскопультов; температура вспышки −20 °C
Нефрас-С4-155/200. ПДК нормируется в пересчёте на углерод; масса 144 г/моль условная — с ней и измерен коэффициент
Разбавители 2К-систем. ФИД видит слабо: коэффициент 2,6
НЦ-эмали и разбавители. ФИД видит плохо, коэффициент 4,6
Низкая ПДК при слабом отклике ФИД — трудное сочетание
Обезжиривание. ФИД лампой 10,6 эВ видит очень слабо: коэффициент 6,0
Разбавители НЦ и полиуретановых систем. ФИД видит хорошо; НКПР измерен при 93 °C
Эфиры гликолей в 2К-разбавителях. Самая низкая ПДК среди растворителей — 10 мг/м³
Полиэфирные смолы, гелькоуты. Идеальный случай для ФИД
Сушка с горелкой. ФИД не видит: потенциал 14,01 эВ выше энергии лампы. Остронаправленное действие — нужен автоматический контроль
Сушка с горелкой. Не горюч. При ПДК 2 мг/м³ ФИД бесполезен — нужна электрохимия. Остронаправленное действие
Приборы — «почему этот»
ИК (оптический)
ИК-сенсор не отравляется кремнийорганикой из ЛКМ и не выгорает, когда камеру заливает парами на 100 % НКПР — термокаталитический в таких условиях деградирует за сезон.
ИК (оптический)

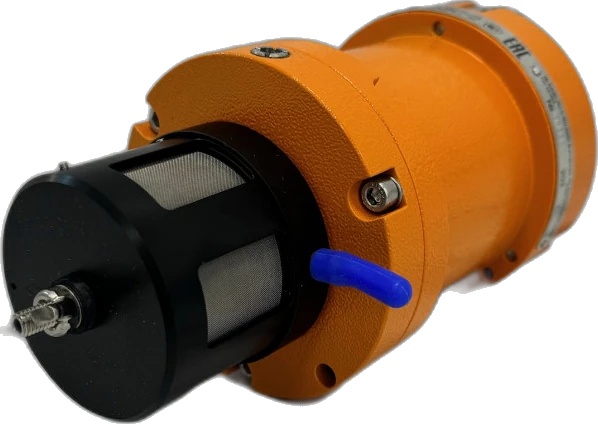

В перечне контролируемых веществ прямо заявлены пары нефтепродуктов и спиртов — то есть уайт-спирит и спиртовые разбавители, а не только метан, как у большинства датчиков «на горючие».
Оптико-абсорбционный
Уайт-спирит есть в паспортном списке веществ, а диффузионный отбор без насоса означает ноль движущихся частей в зоне окрасочного аэрозоля.
ТК / ЭХ / ИК на выбор
Автономный датчик без вторичного блока: реле и токовый выход прямо в корпусе, вентиляцию можно завести на него без БПС. В карточке производителя лакокрасочные цеха указаны как профильная сфера.
ТК / ПП / ЭХ / ИК / ФИ (фотоионизационный)
Единственный стационар в каталоге, где в один корпус ставится и фотоионизационный канал по ПДК растворителей, и ИК или ТК по НКПР — закрывает ПДК и взрывобезопасность одной точкой монтажа.
ТК / ЭХ / ИК, цифровой дисплей
Показания в цифрах прямо на датчике — оператор видит текущий процент НКПР у камеры, не бегая к щиту. В карточке лакокрасочные цеха указаны как профильное применение.
Термокаталитический (шлейфовый), опционально ЭХ по CO, NO₂, O₂
Самый дешёвый способ поставить 4–8 точек на цех: датчики висят на одном шлейфе, а логика и реле — в одном БПС-3, а не в каждой точке. Есть градуировка по гексану, а не только по метану.
Термокаталитический, выносной блок датчика
Блок датчика выносится в камеру, а электроника с реле и индикацией остаётся снаружи во взрывобезопасной зоне — обслуживание не требует остановки окраски.
ФИД (фотоионизационный), принудительная прокачка
ФИД видит ксилол, толуол и уайт-спирит на уровне ПДК — там, где сигнализатор НКПР ещё показывает ноль. Компрессор тянет пробу из камеры, электроника стоит снаружи.
Электрохимический
Неполное сгорание в горелке сушильной печи даёт CO раньше, чем это заметят по запаху — газ без цвета и запаха. Канал на CO это прямой контроль исправности горелки.
Электрохимический
У диоксида азота от горелки ПДК всего 2 мг/м³ — шкала 0–10 попадает ровно в рабочий диапазон, широкие шкалы здесь бесполезны.
ФИД, микрокомпрессор
Телескопическая штанга позволяет взять пробу изнутри камеры и из приямка, не заходя туда самому. В паспорте прямо заявлены органические растворители и спирты, кроме метанола.
ФИД и электрохимический CO
Один прибор на связку «камера и сушка»: ФИД меряет растворители по ПДК, электрохимический канал ловит CO от горелки. Трубка до 10 м достаёт до зоны сушки снаружи.
До 4 каналов: ФИД, ЭХ, ТК, ИК
Архив измерений с выгрузкой по USB — единственный переносной прибор подборки, чьи данные можно приложить к отчёту, а не переписывать с экрана в тетрадь.
ФИД, диффузионный отбор
Носится на маляре всю смену и срабатывает по порогу на теле — так ловится реальная экспозиция при работе краскопультом, а не фон в проходе.
До 2 оптических или 1 оптический + 1 ФИД + до 4 электрохимических
Самый дешёвый вход в многоканальный обход с ФИД: за цену одного узкого прибора собирается конфигурация «ИК по НКПР плюс фотоионизация по ПДК плюс CO и кислород».
ТК и ЭХ, до 6 каналов
Шестиметровый выносной датчик опускается внутрь камеры или в приямок, пока оператор стоит снаружи — штатный способ проверить камеру перед входом. Единственная позиция подборки с меткой «в наличии».
Термокаталитический
Самый дешёвый допуск-контроль перед входом в камеру: 130 граммов на поясе и уайт-спирит в паспортном перечне веществ.
ИК по сумме углеводородов и ЭХ по CO, принудительный отбор
Прибор с поверкой и принудительным отбором — для замера на срезе трубы вытяжки, где нужен документ, а не индикация. Сумма углеводородов здесь и есть нормируемый показатель по выбросу растворителей.
Электрохимический по кислороду и CO, расчёт КПД и потерь
Настройка горелки сушильной печи по составу дымовых газов: избыток воздуха и CO меряются на срезе трубы, что снижает и выброс, и расход газа.
Колориметрическая трубка
ФИД показывает сумму паров без разбора состава, а ПДК нормируется по конкретному веществу. Трубка отвечает на вопрос «сколько именно ксилола».
Колориметрическая трубка
Толуол — основной растворитель нитроэмалей и первый кандидат на превышение ПДК; диапазон начинается ниже ПДК и перекрывает её на два порядка вверх.
Колориметрическая трубка
Ацетон уходит в воздух при промывке краскопультов и мойке оборудования — это источник вне самой камеры, где стационарный датчик обычно не стоит.
Колориметрическая трубка
Полиэфирные составы и гелькоуты дают стирол с ПДК 30 мг/м³ — нижняя граница трубки начинается с 5, то есть превышение видно с запасом.
Вторичный блок
Без него СТГ-3 не работает вообще: питание, пороги и реле на вентиляцию живут здесь, а не в датчике.
Монтажный элемент
Обязательна по одной на каждый датчик СТГ-3 — именно про неё чаще всего забывают при расчёте сметы.
Вторичный блок
Вторичный блок для СГОЭС, ДАК и ДАХ-М: питает датчики, держит пороги и выдаёт «сухой контакт» на пускатель вентиляции.
Контроллер
Для одной камеры с двумя-четырьмя точками дешевле, чем блок питания на каждый датчик: модули подключаются цифровой шиной, а не отдельными токовыми петлями.
Контроллер
Когда точек больше десятка — цех, склад и сушка на одном пульте: 64 канала дешевле, чем набор из шестнадцати отдельных блоков.
ИК (оптический)
Измерительная часть для К-4М и К-64Ц: оптика вместо термокатализа, поэтому модуль переживает залив камеры парами и не требует замены сенсора каждый год.
Показания на входе на участок: маляр видит состояние камеры до того, как открыл ворота.
Оповещатель
Единственный взрывозащищённый оповещатель в каталоге: обычную сирену внутрь камеры ставить нельзя, а реле датчика само по себе тревогу человеку не передаёт.
Пробоотбор
Трубка без насоса — просто стекляшка: объём прокачки задаёт градуировку. Покупается один раз на все вещества.
Поверочная газовая смесь
Изобутилен 100 ppm — отраслевой эталон для градуировки любого фотоионизационного прибора; без него показания в мг/м³ ничем не подтверждены.
Поверочная газовая смесь
Гексан по молекулярной массе ближе к парам растворителей, чем метан, поэтому градуировка по нему даёт меньшую погрешность процентов НКПР в покрасочной камере.
Другие инженерные решения
Все решения раздела →
Подбор смеси
Подбор поверочной газовой смеси
Скажите, какой прибор поверяете или какой компонент контролируете, — соберём баллон с нужной концентрацией, разбавителем и паспортом. Если модели прибора нет в списке, подберёт менеджер.
ПГС и ГСО-ПГС15 компонентовОт 1 баллона44-ФЗ и 223-ФЗ
Перейти к подбору
Подбор прибора
Замена ГАНК-4
Подбираем прибор под конкретные вещества, зоны и требования ФНП № 500 — с прямой метрологической прослеживаемостью к целевому компоненту, а не пересчётом по газу-эквиваленту.
Серная кислотаЩёлочиВоздух рабочей зоныЭкспертиза проекта
Перейти к подбору
Подбор прибора
Подбор стационарного газоанализатора
Укажите вещество, класс взрывоопасной зоны, температуру и выходной сигнал — инженер соберёт конфигурацию датчиков, подберёт вторичный преобразователь и монтажный комплект.
До 4 веществ в прибореEx ia · Ex ib · Ex dIP54 · IP66 · IP684–20 мА · Modbus · HART
Перейти к подбору
Подбор прибора
Подбор переносного газоанализатора
Соберите прибор прямо на странице: укажите число каналов и назначьте каждому своё вещество. Переносной, портативный, носимый, индивидуальный — это один класс приборов, и подбираются они одинаково.
До 6 каналовEx iaIP54 · IP66/67 · IP68С насосом и зондом
Перейти к подбору
Промбезопасность
ЭПБ газопроводов: контроль герметичности
Пять методов контроля герметичности в сравнении и приборный комплект под конкретный объект: обход трассы, замеры в колодцах, дистанционное лазерное детектирование метана.
Ex ib IIC T4 Gbдо 100 м0…100 000 ppm·mГосреестр СИ
Перейти к подбору
Термография
Подбор тепловизора
Скажите, что вы смотрите, с какого расстояния и какую разницу температур нужно поймать, — подберём прибор по разрешению матрицы, тепловой чувствительности и оптике. Около 400 моделей одиннадцати брендов.
160×120 … 640×480NETD до 25 мКс поверкой44-ФЗ и 223-ФЗ
Перейти к подбору
Производство батарей
Пары электролитов DMC, EMC, DEC
Контроль паров карбонатных растворителей на производстве литий-ионных ячеек: каким методом меряется каждое вещество, где ставить датчик и почему фтороводороду нужен отдельный канал.
DMC · EMC · DECHF отдельным каналомСухие комнатыEx-исполнение
Перейти к подбору
Фосфин PH3
Газоанализаторы для зернохранилищ
Фумигация идёт при сотнях ppm, а людей пускают при 0,1 мг/м³ — один прибор весь этот путь не перекрывает. Разбираем, чем мерить на каждом этапе, как достать пробу из толщи зерна и что собрать под объект.
Контроль обработкиДегазация и допускОтбор из силосаПриборы с поверкой
Перейти к подбору
Подбор прибора
Газоанализаторы на сероуглерод
Сероуглерод редко привозят на площадку — он рождается сам, из ксантогената. Разбираем шесть методов измерения, отстройку от сероводорода и высоту установки датчика.
CS₂ · H₂SФлотация и ксантогенатВоздух рабочей зоныEx-исполнение
Перейти к подбору
Жидкое топливо
Газоанализаторы для котельных на мазуте
Мазут и дизтопливо ведут себя не как природный газ: пары стелются по низу, добавляется сероводород, а сера отравляет термокаталитический сенсор так, что прибор показывает ноль. Разбор объекта по маршруту топлива.
CO · CH₄ · H₂SПары нефтепродуктовДымовые газыПГС и поверка
Перейти к подбору
Реагентное хозяйство
Газоанализаторы для химцеха ТЭЦ
Аммиак, гидразин, две кислоты и щёлочь ведут себя в воздухе по-разному: три вещества берёт газоанализатор, туман серной кислоты и аэрозоль щёлочи — только лаборатория. Разбираем участок по узлам.
NH₃ · N₂H₄ · HClВоздух рабочей зоныНаряд-допускEx-исполнение
Перейти к подбору
Экспертиза проекта
Оценка проекта газового анализа
Проект уже готов? Читаем раздел газового анализа до закупки: сходится ли метод измерения с веществом и его фазой, увидит ли датчик норматив на своей шкале, есть ли приборы в Госреестре и во что обойдётся обслуживание за пять лет.
12 групп проверокГосреестр СИСтоимость владенияАльтернативы с ценами
Перейти к подбору
Метрология
Разработка и аттестация методики измерений
Прибор есть, а типовая методика измерений вашу задачу не покрывает: своё вещество, своя матрица, свой диапазон. Организуем разработку, метрологическую экспертизу и аттестацию в аккредитованной организации.
ГОСТ Р 8.563-2009ФИФ ОЕИЭкспертиза методикиСвидетельство об аттестации
Перейти к подбору
Сертификация
Испытания и сертификация газоанализаторов
Свой или зарубежный прибор без утверждения типа нельзя применять там, где измерения имеют юридическую силу. Ведём маршрут: испытания в аккредитованном центре, утверждение типа СИ, внесение в Госреестр.
Утверждение типа СИГосреестр СИТехрегламенты ТР ТСАккредитованные центры
Перейти к подбору
Подбор прибора
Газоанализаторы для автомобильных парковок
Подземный паркинг и закрытая стоянка обязаны контролировать загазованность и включать аварийную вентиляцию автоматически. Соберите систему прямо на плане этажа: число датчиков, зоны, ориентировочная стоимость.
CO и CH₄СП 154.13130.2021Расчёт числа датчиковАвтоматика вентиляции
Перейти к подбору
Охрана труда
Контроль нитроглицерина в воздухе рабочей зоны
ПДК нитроглицерина — 0,02 мг/м³, и экспресс-средства её не видят. Соберём контроль участка: экспресс-проверка трубкой, лабораторное подтверждение ПДК и стационарный датчик с каналом нитроглицерина по описанию типа — под заказ.
Нитроглицерин и ЭГДНПДК 0,02 мг/м³Трубки и отбор пробСтационарный канал под заказ
Перейти к подбору
Подбор прибора
Переносной 4-канальный газоанализатор
Стандартный набор CH₄, CO, H₂S и O₂ закрывает четыре угрозы колодца, коллектора и котельной. Соберите набор каналов под свою отрасль — подберём прибор и пришлём КП.
CH₄ · CO · H₂S · O₂В наличииДругой набор под заказПоверка при поставке
Перейти к подбору
Метрология
Поверка газоанализатора ГАНК-4
Межповерочный интервал — год, у изготовителя поверка занимает 15–30 рабочих дней. Посчитайте простой прибора и узнайте, как его сократить: сроки, химкассеты, отправка.
Интервал 1 годХимкассетыОрганизуем отправкуСтоимость до отправки
Перейти к подбору
Энергетика
Газоанализаторы элегаза SF6
Контроль элегаза в помещениях КРУЭ и ЗРУ, поиск утечек и влажность газа в оборудовании. Подберём датчики у пола, течеискатель и гигрометр под ваш объект.
ПДК 5000 мг/м³КРУЭ и ЗРУТечеискатели SF6Влажность газа
Перейти к подбору
Сервис
Обслуживание газоанализаторов ЭССА
Что означает светодиод НС и реле неисправности, как подключены ИП, когда менять сенсоры CO и метана и как часто поверять. Подберём ИП и организуем поверку.
Индикатор НСЗамена сенсоровПоверка 12 месСхема подключения
Перейти к подбору
Серия приборов
Газоанализаторы ЭССА
Стационарная серия «Хромдет-Экология» на 10 веществ: исполнения БС и МБ, опции И, Р, Н. Соберите состав в конфигураторе — пришлём расчёт.
10 веществДо 16 ИП на блокБС и МБКонфигуратор
Перейти к подбору
Серия приборов
Газоанализаторы Колион
Переносные газоанализаторы с ФИД: что видит прибор на вашем веществе, чем Колион-1ВН отличается от 1В, какую модификацию взять и как поверять.
ФИД 10,6 эВ1В и 1ВНПодбор модификацииПоверка 12 мес
Перейти к подбору
Котельные
Газоанализаторы дымовых газов
Настройка котлов и горелок, режимная наладка и замер выбросов: O₂, CO, NOx, SO₂, тяга и КПД. Подберём прибор под ваши котлы и топливо.
Наладка горелокРежимная картаВыбросыРасчёт КПД
Перейти к подбору
Химия и металлургия
Газоанализатор на серную кислоту
Травление, склады кислоты и аккумуляторные: где ставить датчик, чем ловить выброс и как получить протокол по ПДК.
ПДК 1 мг/м³H₂SO₄ 0–20 мг/м³Сигнал и пробаДАХ-М · ЭРИС · СИГМА-05
Перейти к подбору
Химия и водоподготовка
Газоанализатор на щёлочи
Аэрозоль NaOH и KOH при растворении, сливе и мойке: чем ловить выброс и как получить протокол по ПДК.
ПДК 0,5 мг/м³NaOH 0–10 мг/м³Сигнал и пробаСвоя методика
Перейти к подбору
Гальваника
Газоанализаторы для гальванического цеха
Цианистые ванны, травление и станция стоков: где опасно соседство ванн, какие каналы ставить и что брать отбором пробы.
HCN 0,3 мг/м³776н, п. 157Газы и водородХром(VI) — проба
Перейти к подбору
Золото и химия
Газоанализатор на синильную кислоту
Цианирование золота, кислотная промывка угля и станция стоков: где ставить точку контроля HCN и какой прибор видит ПДК, а не только аварию.
ПДК 0,3 мг/м³ФНП № 505, п. 1371Пост и переноснойЭРИС · СИГМА-05 · МГЛ-20А
Перейти к подбору
Транспорт и шахты
Дымомеры и контроль выхлопа дизелей
Техосмотр и сервис — дымомер по ТР ТС 018/2011, склад, тоннель и шахта — газоанализатор CO и NO₂. Калькулятор нормы дымности и подбор прибора.
ТР ТС 018/2011ФНП № 505, п. 380CO и NO₂СМОГ-2 · МЕТА · Инфракар
Перейти к подбору
Холод и ЦОД
Контроль утечек фреона
Машинные отделения, чиллеры и ЦОД: какой стационарный датчик видит ваш хладагент — R410A, R32, R134a — и когда хватит течеискателя.
ГОСТ 34891.3-2022R410A · R32 · R134aДатчик и течеискательСИГМА-05 · ЭРИС FR
Перейти к подбору
Гальваника
Хромовый ангидрид в воздухе
Над ванной хромирования не газ, а туман: сенсорного газоанализатора на хром(VI) нет. Проба на фильтр под методику лаборатории, анемометр для вытяжки — и приборы на соседние ванны.
ПДК 0,01 мг/м³ГОСТ 12.1.005-88Проба и вытяжкаАПВ 4МЦ · ИРА-20-1м · Testo 425
Перейти к подбору
Котельные
Контроль загазованности котельной
Сигнализатор метана и CO с клапаном-отсекателем на вводе: где ставить датчики, какой клапан под Ду трубы и напряжение 40 или 220 В.
СП 62.13330CH₄ и COКлапан на вводеСТГ-1 · СОУ-1 · КЭГ-9720
Перейти к подбору
Холод
Контроль утечек аммиака
Машзал, камеры и площадка холодильной установки: что система делает на 20, 60 и 500 мг/м³ и какие датчики это умеют.
ФНП № 50020 · 60 · 500 мг/м³Машзал и камерыДАХ-М · ЭССА · ЭРИС
Перейти к подбору
Азот, аргон, CO₂
Контроль кислорода в помещении
Азот, аргон и гелий не пахнут — утечку видно только по кислороду. Где ставить датчик O₂, пороги 19 и 23 % и сигнал у входа.
O₂ 19 и 23 %Азот · аргон · гелийCO₂ — свой датчикДАХ-М · ЭССА · ПКГ-4
Перейти к подбору
Медицина
Смокелайзер для центров здоровья
CO в выдохе и доля карбоксигемоглобина за 30 секунд: прибор, мундштуки и газ для корректировки на год для центра здоровья и школы.
CO в выдохеHbCO, %Тест до 30 сКомплект на год
Перейти к подбору
Пищевое производство
Газоанализаторы для пищевой упаковки
O₂ и CO₂ в упаковке с модифицированной газовой средой: проба иглой из лотка или пакета и проверка газосмесителя линии.
ТР ТС 029/2012O₂ и CO₂Проба иглойOxybaby · MONOLIT S · ПКГ-4
Перейти к подбору
Аптеки и склады
Термогигрометры и логгеры с поверкой
Контроль температуры и влажности по приказу 260н: термогигрометр или логгер с поверкой под аптеку, склад, холодильник и перевозку.
Приказ 260нС поверкойАптека · склад · холодИВА-6Н · testo 608 · testo 622
Перейти к подбору
Химические объекты
ФНП № 500: газовый контроль на ХОПО
Что правила требуют от газоанализаторов, сигнализации и вентиляции — по пунктам, с приборами из каталога под каждое требование.
пп. 190, 211, 25620 · 60 · 500 мг/м³Кислоты · аммиак · O₂ДАХ-М · БПС-21М · ЭССА
Перейти к подбору
Аккумуляторы и полиимиды
Исследование: контроль паров NMP
Шесть вопросов о том, чем меряют N-метилпирролидон на производстве, — и сразу подсказки по вашей площадке. Сводный отчёт участникам.
N-метилпирролидон6 вопросовПодсказки сразуОтчёт участникам
Перейти к подбору
Перекись и окислители
Контроль перекиси водорода
Пары H₂O₂ у розлива и стерилизаторов, водород на гидрировании, избыток кислорода при разложении. Подберём каналы, точки и отечественные газоанализаторы.
H₂O₂ · H₂ · O₂ПДК 0,3 мг/м³Восемь участковГосреестр СИ
Перейти к подбору
Спецхимия
Газовый контроль пороховых заводов
Эфир, спирт, ацетон и оксиды азота: где ставить датчики НКПР и ПДК на пороховом заводе, ФНП № 458 и с 30.12.2026 приказ № 197. Приборы с Госреестром СИ.
НКПР и ПДКЭфир · спирт · ацетонОксиды азотаФНП № 458
Перейти к подбору
Микроэлектроника
Газовый контроль в микроэлектронике
Газоанализаторы для фабов и чистых помещений: силан, арсин, фосфин, HF, хлор. ПДК в ppb, точки датчиков, отечественные приборы в Госреестре СИ.
Силан · арсин · фосфинПДК в ppbГазовый шкаф и выхлопГосреестр СИ
Перейти к подбору
