Инженерное решение · аммиачный холод
Система контроля аммиака должна сама подать сигнал, включить вентиляцию и отсечь аммиак — в машзале, камере и на площадке по‑разному. Подберём комплект.
плотность паров аммиака по воздуху: газ уходит вверх
порог запаха: ПДК нюхом не определить
нижний предел взрываемости — в 5000 раз выше ПДК
рабочий предел ЭРИС-230 и Advant в исполнении Т1
Выберите помещение — сцена покажет, что система обязана включить на каждом пороге.
ФНП № 500, п. 533 — для блоков III категории (п. 448).
Аммиачный холод работает на пищевых производствах, складах и спортивных объектах.
Камеры, скороморозильные аппараты и льдогенераторы: при непосредственной схеме аммиак доходит до потребителя.
Точка: машзал, камеры и аппараты с аммиаком.
Плюсовые и морозильные камеры, где работают люди и погрузчики.
Точка: у воздухоохладителей, исполнение под минус.
На арене со зрителями аммиак — только в отдельном здании или на площадке, на лёд идёт рассол или гликоль, до 500 кг (ФНП № 500, прил. 9).
Точка: машзал и площадка, а не ледовое поле.
Слив из цистерн, конденсаторы и аппараты снаружи — для них ФНП задают свои датчики и действия.
Точка: у узла слива — с автоматическим прекращением слива (п. 640).
Система вроде бы стоит, но в аварии сделает не то, что нужно.
Авария по ФНП — 500 мг/м³. Датчик на 0–100 упрётся в край шкалы и аварию не покажет.
Шкала — не ниже 500 мг/м³.
Машзалу нужны три действия, а у многих датчиков с завода два порога, и не 20 / 60 / 500.
Нужен прибор с тремя уставками или блок, который их формирует.
Пары аммиака поднимаются, а облако от выброса жидкости стелется низко — одной нижней точкой не обойтись.
Основные точки — в верхней зоне, над компрессорами и насосами.
В морозильной камере и при влажной уборке обычный корпус не выдержит: исполнение подбирают под условия.
Сверяем рабочую температуру, степень защиты и взрывозащиту.
ФНП № 500, п. 693: место утечки ищут химическими и другими специальными индикаторами.
Датчики постоянно следят за воздухом и сами запускают сигнал, вентиляцию и отсечку.
Работает без людей, круглосуточно.
С ним обходят сальники, арматуру и фланцы и проверяют воздух перед входом после сигнала.
Шкала до 70–150 мг/м³: аварийные 500 не покажет.
Не знаете, что нужно? Отметьте помещения и задачу — соберём комплект.
Перейти к подборуДля аммиачной холодильной установки контроль загазованности обязателен, а не добровольный.
Система контроля и оповещения охватывает весь объект (п. 531). Для блоков I–II категорий — два контура и два уровня: 20 и 500 мг/м³ (п. 532).
ПДК рабочей зоны — 20 мг/м³, подробнее в справочнике по аммиаку.
Число, характеристики и места датчиков задаёт проект с расчётом сценариев аварий (п. 535).
Система — электроприёмник I категории: нужен резерв питания (пп. 524, 534).
Датчики без утверждения типа и поверки не допускаются, защита — от брызг и осадков (п. 536).
Исправность сигнализаторов — не реже раза в месяц (п. 574).
Его пороги для R717 — 350 и 21 200 мг/м³. Для опасного производственного объекта уставки берут из ФНП.
Это в 17,5 и 42 раза выше порогов ФНП.
ФНП — приказ Ростехнадзора от 07.12.2020 № 500; СанПиН 1.2.3685-21, табл. 2.1; ГОСТ 34891.3-2022, п. 9.3.
Строка «Три действия» показывает, как прибор отработает 20, 60 и 500 мг/м³. Цены с НДС.
Нужен прибор под другой газ — подбор стационарного газоанализатора.
Газовая смесь нужна для проверки и поверки стационарных датчиков.
Смесь под шкалу ваших датчиков подберём — оставьте запрос в подборе ПГС.
Все переносные газоанализаторыОтметьте помещения и задачу — в заявке появится комплект по каждому.

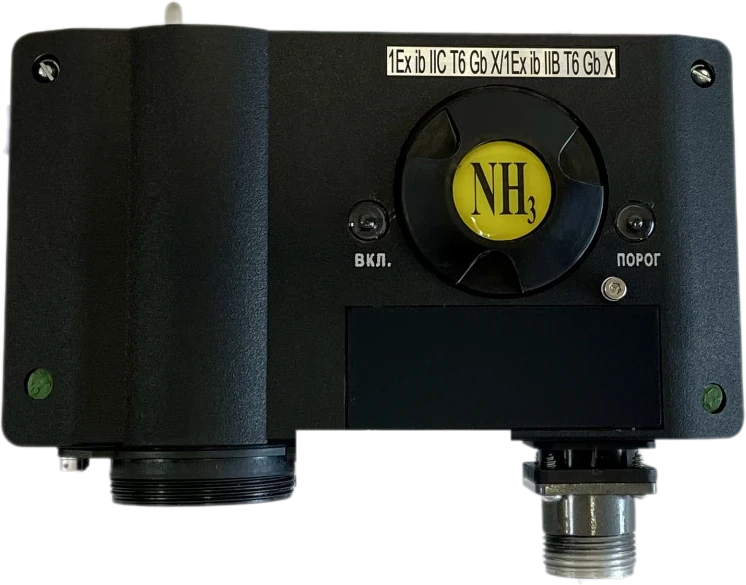

Да, сменные электрохимические ячейки NH₃ для ДАХ-М есть в каталоге. После замены датчик калибруют и поверяют. Пришлите модель и обозначение с шильда — подберём ячейку под ваше исполнение и шкалу.
Межповерочный интервал ДАХ-М, ЭССА, ЭРИС-230 и СИГМА-05 — 12 месяцев по описаниям типа. Поверяют по методике поверки типа: газовыми смесями с аммиаком или генератором ГЕА-01.
Если проект относит помещение к взрывоопасной зоне — да. ФНП упоминают машинные и аппаратные отделения с зоной В-1б (п. 529). Исполнение датчика выбирают по зоне из проекта: ДАХ-М, ЭРИС-230 и СИГМА-05 выпускаются во взрывозащите.
Да. ДАХ-М выдаёт 4–20 мА, исполнение -06ТР — ещё RS‑485 и реле. Адресные СТГ-3-И-NH3 работают по RS‑485 Modbus, обычные СТГ-3-NH3 дают релейный выход, у блока ЭССА — реле 3 А 220 В. Напишите, какой сигнал принимает ваш ПЛК, — подберём модель.
ФНП № 500 действуют до 1 января 2027 года. В проекте новых правил Ростехнадзора для химически опасных объектов пороги 20, 60 и 500 мг/м³ сохранены.
Сам датчик — да: СТГ-3-NH3 от 31 964 ₽ (пороги 20 и 60, порог 500 — у исполнения -500), Сигма-03.ДЭ — 24 000 ₽. С блоком БПС-3 или пультом комплект выходит от 64 200 ₽. СТГ-3 — только вне взрывоопасной зоны.
Помещения, число точек и куда вывести сигнал — этого хватит для комплекта и цен.
Скажите, какой прибор поверяете или какой компонент контролируете, — соберём баллон с нужной концентрацией, разбавителем и паспортом. Если модели прибора нет в списке, подберёт менеджер.
Подбираем прибор под конкретные вещества, зоны и требования ФНП № 500 — с прямой метрологической прослеживаемостью к целевому компоненту, а не пересчётом по газу-эквиваленту.
Укажите вещество, класс взрывоопасной зоны, температуру и выходной сигнал — инженер соберёт конфигурацию датчиков, подберёт вторичный преобразователь и монтажный комплект.
