Инженерное решение · переносные газоанализаторы
Горючие газы, угарный газ, сероводород и кислород — четыре сенсора в одном корпусе на поясе. Такой набор закрывает четыре угрозы колодца, коллектора и котельной: взрыв, два отравления и удушье. Приборы со стандартной четвёркой есть в наличии, другой набор сенсоров соберём под заказ. Соберите свой набор каналов — подберём прибор и пришлём КП.
взрыв, отравление угарным газом, отравление сероводородом и нехватка кислорода — одним прибором
минимум кислорода для термокаталитического Ex-сенсора: ниже он занижает горючие газы
сероводорода — уже опасно для жизни, а запах при такой концентрации пропадает

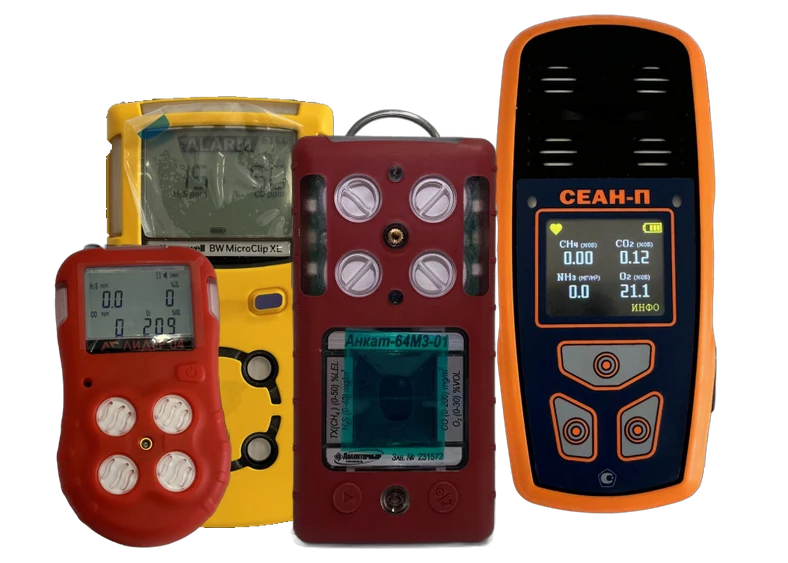

прибор на CH₄, CO, H₂S и O₂ — в наличии
Цена с НДС и наличие — на 17.09.2026, актуальные — в коммерческом предложении. Кислород для Ex-сенсора — ГОСТ Р 52350.29.2-2010; сероводород — по материалам OSHA и NIOSH.
В колодце, коллекторе, котельной или трюме человека подстерегают четыре разные угрозы, и ни одну из них не закрывает сенсор соседней. Горючий газ взрывается, но задолго до взрыва не отравляет. Угарный газ и сероводород отравляют в концентрациях, которые горючий канал даже не заметит. А кислород уходит тихо: его вытесняют другие газы. Поэтому метан, угарный газ, сероводород и кислород и стали самым ходовым набором переносного газоанализатора.
Нижний концентрационный предел распространения пламени метана — 4,4 % объёмных. Переносной прибор показывает горючие газы в процентах от этого предела (% НКПР) и срабатывает на малой его доле: два порога сигнализации обычно стоят в пределах 7–20 % НКПР.
Сенсор: термокаталитический, диапазон 0–50 или 0–100 % НКПР.
CO не имеет ни цвета, ни запаха и связывается с гемоглобином — кровь перестаёт переносить кислород. Первые симптомы, головная боль и сонливость, легко списать на усталость. ПДК в воздухе рабочей зоны — 20 мг/м³.
Откуда: неполное сгорание газа и топлива, сварка, выхлоп в замкнутом объёме.
Сероводород узнают по запаху тухлых яиц, но при 100–150 ppm обоняние перестаёт его чувствовать. 100 ppm — уже концентрация, непосредственно опасная для жизни. ПДК в воздухе рабочей зоны — 10 мг/м³, а в смеси с углеводородами C1–C5 — 3 мг/м³.
Откуда: канализационная сеть, биогаз очистных, сернистые нефть и газ.
Первая причина — падение кислорода показывает, что воздух в колодце или отсеке вытеснен другим газом — метаном, азотом, продуктами горения. Вторая причина — сам Ex-сенсор: термокаталитическому датчику нужно не меньше 10 % кислорода, иначе он занижает показания горючих газов. Углекислый газ O₂-канал не заменяет: CO₂ опасен раньше, чем заметно упадёт кислород, и там, где его ждут, нужен CO₂-канал.
Сенсор: электрохимический, диапазон 0–30 % объёмных.
НКПР метана — по ГОСТ 31610.20-1-2020; ПДК — СанПиН 1.2.3685-21, таблица 2.1; порог обонятельной усталости и IDLH сероводорода — по материалам OSHA и NIOSH; требование к кислороду для термокаталитического сенсора — по ГОСТ Р 52350.29.2-2010 (МЭК 60079-29-2). Пороги сигнализации — по паспортам приборов.
Везде, где человек спускается в замкнутый или плохо проветриваемый объём и не знает заранее, что там в воздухе. Главный канал в каждой отрасли свой, но остальные три не лишние — угрозы приходят вместе.
Обход подземных газопроводов, ГРП и ПРГ, котельные. Колодцы и подвалы вдоль трассы проверяют прибором во взрывозащищённом исполнении, в котельной — переносным газоанализатором каждую смену.
Главные каналы: CH₄, CO, O₂.
Канализационные колодцы и камеры, насосные станции. Без проверки газоанализатором в колодец не спускаются, во время работы воздух контролируют постоянно.
Главные каналы: H₂S, O₂, CH₄.
Биогаз — это 60–70 % метана, 30–40 % углекислого газа и до 3 % сероводорода. Все три угрозы в одной смеси, и кислород вытесняется в приямках и закрытых камерах.
Главные каналы: CH₄, H₂S.
Резервуарные парки, насосные, места налива, работы на сернистых месторождениях. Сероводород в смеси с углеводородами нормируется строже: его ПДК втрое ниже.
Главные каналы: Ex, H₂S.
Колодцы, тоннели и коллекторы электросетей без принудительной вентиляции. Перед работой отсутствие горючих и вредных газов проверяют газоанализатором, открытым огнём — запрещено.
Главные каналы: CH₄, CO, O₂.
Перед огневыми и газоопасными работами в трюме или цистерне проверяют горючие газы, а в самом отсеке добавляются продукты горения и нехватка кислорода. Для судов под надзором Регистра берут прибор в исполнении по требованиям РМРС.
Главные каналы: Ex, CO, O₂.
Требования по отраслям — по существу Правил безопасности сетей газораспределения и газопотребления, Правил по охране труда в жилищно-коммунальном хозяйстве и Правил по охране труда при эксплуатации электроустановок, без номеров пунктов. Состав биогаза — по справочным данным.
Слева — где вы работаете. На экране прибора каналы подсвечиваются по значимости: оранжевый — главный риск, синий — обязателен, тёмный — для контроля. Нажмите на ячейку экрана, чтобы прочитать разбор канала.
Условный прибор: экран показывает значимость каналов, а не замер
Четыре канала в одном корпусе не делают прибор всесильным. У каждого сенсора есть условия, при которых он ошибается, — лучше знать их заранее, чем узнать на объекте.
Термокаталитический сенсор теряет чувствительность от соединений кремния (силиконовые герметики и смазки), серы, свинца, галогенов. Дрейфует ноль, прибор начинает недооценивать концентрацию.
Что делать: там, где такие вещества вероятны, проверять чувствительность чаще.
При кислороде ниже 10 % термокаталитический сенсор занижает показания. Выше 100 % НКПР его сигнал тоже падает, и высокая концентрация может выглядеть умеренной.
Что делать: смотреть на O₂-канал; при зашкале — выходить, а не ждать снижения.
Электрохимический сенсор угарного газа реагирует и на водород. У аккумуляторных, на гальванике, у зарядных станций CO-канал может показать завышенное значение там, где угарного газа нет.
Что делать: скажите нам про водород на объекте — учтём при подборе.
Межповерочный интервал указан в описании типа, у переносных газоанализаторов он чаще всего 12 месяцев. Некоторые производители дополнительно требуют калибровку, например не реже раза в 180 дней. Прибор без действующей поверки на объекте не принимают.
Что делать: планировать поверку сразу при покупке. Поверку и ремонт приборов, которые поставляем, организуем мы.
Знаете свой набор газов и условия? Соберите прибор в форме ниже — подберём модель и пришлём КП.
Собрать набор газовСтандартный набор CH₄, CO, H₂S и O₂ уже выбран. Замените канал, если на объекте другой газ, укажите условия — в сводке прибор соберётся на глазах. Последний шаг — контакты, модель подберём мы.
Это переносной газоанализатор с четырьмя сенсорами в одном корпусе: он одновременно измеряет четыре газа и подаёт сигнал по порогам каждого канала. Самый распространённый набор — горючие газы (Ex, чаще всего метан CH₄), угарный газ CO, сероводород H₂S и кислород O₂. Такой прибор носят на поясе или в руке при работе в колодцах, коллекторах, котельных и на нефтегазовых объектах.
Эти четыре канала закрывают четыре разные угрозы в замкнутом объёме: метан — взрыв, угарный газ и сероводород — отравление, падение кислорода — удушье. Сенсор одного газа не видит угрозу другого: токсичные газы опасны в концентрациях, которые горючий канал не замечает. К тому же термокаталитическому Ex-сенсору нужен кислород, и O₂-канал показывает, можно ли верить его показаниям.
По двум причинам. Первая — вытеснение воздуха: метан, азот или продукты горения вытесняют воздух из колодца без запаха и цвета, и падение O₂ это показывает. Вторая — достоверность: термокаталитическому сенсору горючих газов нужно не меньше 10 % кислорода, при его нехватке прибор занижает концентрацию горючего газа. Видя O₂ на экране, работник понимает, когда Ex-каналу доверять нельзя. Углекислый газ кислородный канал не заменяет: CO₂ опасен раньше, чем заметно упадёт кислород. Если его ждут в колодцах или у метантенков, нужен CO₂-канал на инфракрасном сенсоре — такой прибор соберём под заказ.
Да, в пределах того, что выпускают производители. Горючий канал часто бывает на метан, пропан или гексан — исполнение оговаривают при заказе. Если вместо угарного газа или сероводорода нужен, например, аммиак, хлор, диоксид азота или диоксид серы, подберём прибор, у которого набор сенсоров собирается под задачу, включая CO₂ на инфракрасном сенсоре. Отметьте нужные газы в форме подбора — пришлём, что соберётся.
Переносной взрывозащищённый прибор минимум с каналами сероводорода, метана и кислорода; угарный газ добавляют, потому что он тоже встречается в сети, — поэтому берут стандартную четвёрку CH₄, CO, H₂S и O₂. В канализационной сети встречаются метан, углекислый газ, угарный газ, сероводород, аммиак. Правила по охране труда в жилищно-коммунальном хозяйстве запрещают спуск в колодец без проверки газоанализатором и требуют контроля воздуха во время работы.
Межповерочный интервал указан в описании типа средства измерения; у переносных газоанализаторов он чаще всего 12 месяцев. Некоторые производители дополнительно требуют калибровку, например не реже раза в 180 дней. Поверку и ремонт приборов, которые поставляем, организует ГИКПРОМ: график удобно спланировать сразу при покупке.
Когда угроза одна и известна заранее: например, контроль только сероводорода на конкретной установке или только метана у газового оборудования. Если же работник спускается туда, где состав воздуха неизвестен, одного канала мало. Одно- и двухканальные приборы подберём на странице подбора переносного газоанализатора.
Напишите, где будут работать приборы, какие газы нужны и сколько штук. Ответим, какой прибор подходит, пришлём коммерческое предложение и скажем срок поставки.
