ООО «ГП» является официальным дилером ФГУП "СПО "АНАЛИТПРИБОР", г. Смоленск. Имеет все полномочия и возможности для поставки сигнализаторов СТМ-30 на условиях не хуже условий, которые предлагает сам производитель. Всегда в наличии или с минимальным сроком поставки наиболее ходовые модели датчиков СТМ-30. За консультацией и помощью в выборе приборов обращайтесь к специалистам отдела продаж: info@geekprom.ru +7 800 600 95 36 (бесплатный по РФ) +7 495 647 95 36 (многоканальный) |
Сигнализаторы СТМ-30 – это стационарные приборы непрерывного действия, предназначенные для обеспечения контроля за концентрацией горючих веществ в воздухе рабочей зоны помещений. Прибор выполняет контроль довзрывоопасных концентраций горючих газов и паров и выдачу сигнализации о превышении установленных пороговых значений. А также управление внешними устройствами и передачу информацию на компьютер/диспетчерский блок.
Сигнализаторы состоят из блока сигнализации и питания (БСП), блока датчика (БД) и/или выносного датчика (ВД).
Исполнения СТМ-30, СТМ-30-02, СТМ-30-04 и СТМ-30-06 комплектуются блоком обработки информации БОИ, который осуществляет сбор, накопление и передачу информации с БСП других СТМ-30 (до 16 БСП на каждый БОИ).
Принцип измерения – термохимический.
Способ отбора пробы – диффузионный или принудительный (в зависимости от модели).

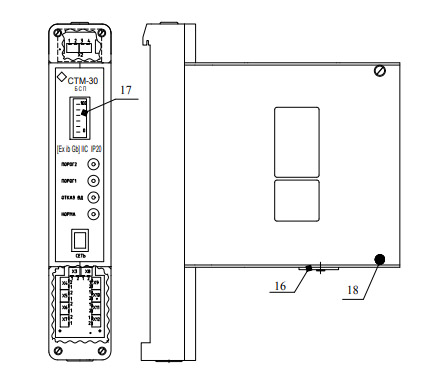

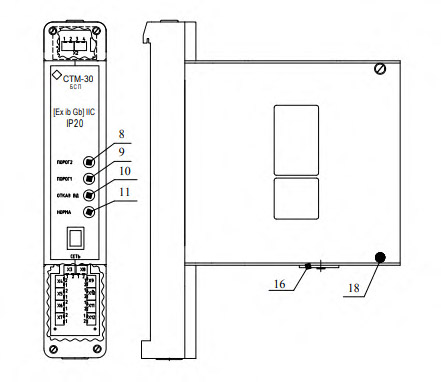

Внешний вид БСП
 |  |
|---|---|
 |
1 - переключатель СЕТЬ 2, 12 - индикатор единичный 3 - кнопка РЕЖИМ 4 - кнопка "-" 5 - индикатор цифровой 6 - кнопка "+" 7 - кнопка ВВОД 8 - индикатор ПОРОГ2 9 - ПОРОГ1 10 - индикатор ОТКАЗ ВД 11 - индикатор НОРМА 12 - переключатель АККУМ 14 - устройство коммутации 15 - таблички 16 - заглушка 17 - микроамперметр 18 - место пломбы |

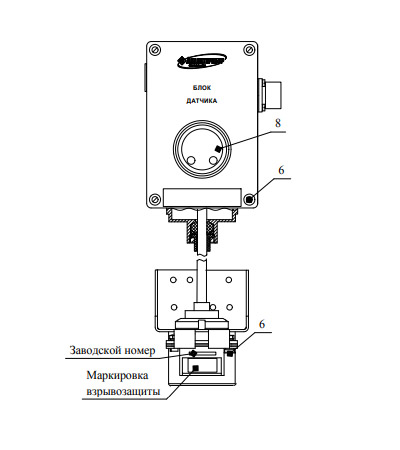

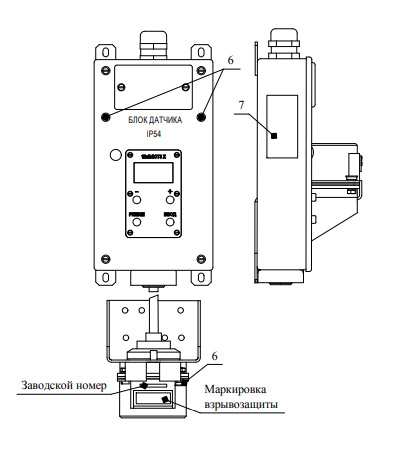

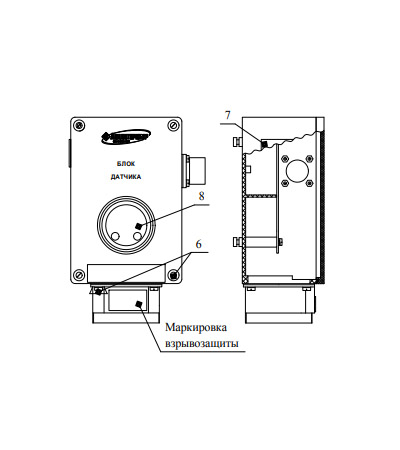

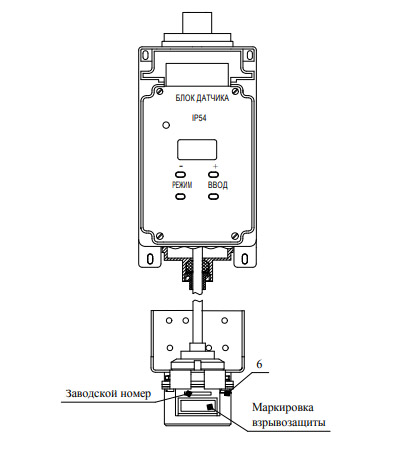

Внешний вид БД с диффузионной подачей пробы
 |
 |
 |
|---|---|---|
 |
 |
1 - индикатор цифровой 2 - кнопка "-" 3 - кнопка "+" 4 - кнопка РЕЖИМ 5 - кнопка ВВОД 6 - место пломбирования 7 - табличка 8 - защитная крышка |
Отличительные особенности
- Возможность объединять приборы в информационные системы до 1584 точки контроля;
- Срок действия термохимического сенсора - 3 года;
- Взрывозащита;
- Диапазон рабочих температур для датчиков - от -60 до +150 гр. С в зависимости от исполнения;
- Степень пылевлагозащиты - IP54;
- Межкалибровочный интервал - 6 месяцев;
- Межповерочный интервал - 1 год.
Область применения
- нефте- и газодобыча;
- на заправках;
- на промышленных предприятиях;
- на производствах лаков и красок;
- на складах ГСМ;
- на танкерах и прочих судах речных и морских пароходств.
Сигнализатор горючих газов СТМ-30 - это устройство, предназначенное для обнаружения и предупреждения о наличии горючих газов в воздухе. Он используется в различных отраслях промышленности, где существует риск возникновения пожаров или взрывов, связанных с горючими газами. Принцип работы сигнализатора основан на измерении концентрации газа в воздухе и сравнении ее с пороговым значением. Если концентрация превышает порог, то сигнализатор выдает звуковой и световой сигнал, оповещая о наличии газа.Существуют различные типы сигнализаторов горючих газов, отличающиеся по принципу действия и чувствительности. Некоторые из них работают на основе инфракрасных датчиков, другие - на основе электрохимических сенсоров.
Важно отметить, что сигнализаторы горючих газов требуют регулярного обслуживания и проверки работоспособности. Это необходимо для обеспечения их надежной работы и предотвращения возможных аварий.
Датчики выполнены во взрывобезопасном исполнении с маркировкой по взрывозащите 1ЕхdibIICT(Т3).

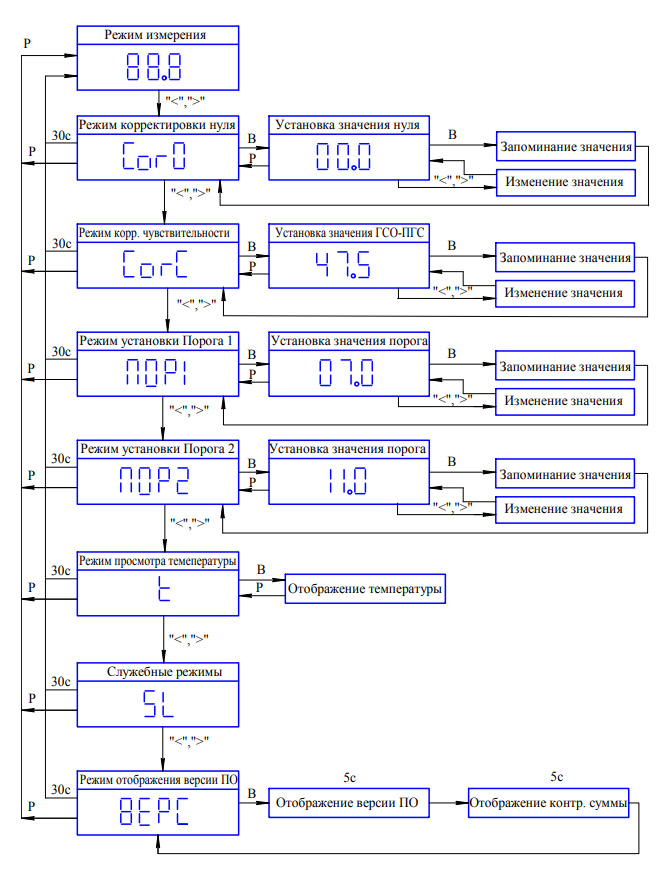

Схема режимов работы СТМ-30
Мы предлагаем для поставки стационарные газоанализаторы для воздуха рабочей зоны. Сигнализатор СТМ-30 (-01, -03, -50) ИБЯЛ.424339.001, артикул ИБЯЛ.424339.001-01 по цене 161 650 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
Снятые с производства модели и их замены
| Сняты с производства | Замена | Примечание |
|---|---|---|
| СТМ-30 | СТМ-30М-00ДЦ | СТМ-30: питание 220В параметры реле: 250В, 1А СТМ-30М-00ДЦ: питание 24В параметры реле: 40В, 0,2А |
| СТМ-30-02 | СТМ-30М-02ДЦВ | СТМ-30-02: питание 220В параметры реле: 250В, 1А СТМ-30М-02ДЦВ: питание 24В параметры реле: 40В, 0,2А |
| СТМ-30-04 | СТМ-30М-04ПЦВ | СТМ-30-04 питание 220В параметры реле: 250В, 1А СТМ-30М-04ПЦВ питание 24В параметры реле: 40В, 0,2А |
| СТМ-30-05 | СТМ-30М-04ПЦВ | СТМ-30-05 питание 220В параметры реле: 250В, 1А СТМ-30М-04ПЦВ питание 24В параметры реле: 40В, 0,2А |
| СТМ-30-06 | СТМ-30М-07ДЦВ | СТМ-30-06 питание 220В параметры реле: 250В, 1А t дат: +1;+150 СТМ-30М-07ДЦВ питание 24В параметры реле: 40В, 0,2А t дат: -20;+180 |
| СТМ-30-07 | СТМ-30М-07ДЦВ | СТМ-30-07 питание 220В параметры реле: 250В, 1А СТМ-30М-07ДЦВ питание 24В параметры реле: 40В, 0,2А |
| СТМ-30-51 | СТМ-30М-02ДЦВ | СТМ-30-51 питание 220В параметры реле: 250В, 1А 3х проводная схема t дат: -60;+50 СТМ-30М-02ДЦВ питание 24В параметры реле: 40В, 0,2А 2х проводная t дат: -40;+50 |
| СТМ-30-52 | СТМ-30М-07ДЦВ | СТМ-30-52 питание 220В параметры реле: 250В, 1А 3х проводная схема t дат: +1;+150 СТМ-30М-07ДЦВ питание 24В параметры реле: 40В, 0,2А 2х проводная t дат: -20;+180 |
| СТМ-30-53 | СТМ-30М-04ПЦВ | СТМ-30-53 питание 220В параметры реле: 250В, 1А 3х проводная схема СТМ-30М-04ПЦВ питание 24В параметры реле: 40В, 0,2А 2х проводная |
| СТМ-30-54 | СТМ-30М-00ДЦ | СТМ-30-54 питание 220В параметры реле: 250В, 1А 3х проводная схема СТМ-30М-00ДЦ питание 24В параметры реле: 40В, 0,2А 2х проводная |
| СТМ-30-55 | СТМ-30М-02ДЦВ | СТМ-30-55 питание 220В параметры реле: 250В, 1А 3х проводная схема t дат: -60;+50 СТМ-30М-02ДЦВ питание 24В параметры реле: 40В, 0,2А 2х проводная t дат: -40;+50 |
| СТМ-30-56 | СТМ-30М-07ДЦВ | СТМ-30-56 питание 220В параметры реле: 250В, 1А 3х проводная схема t дат: +1;+150 СТМ-30М-07ДЦВ питание 24В параметры реле: 40В, 0,2А 2х проводная t дат: -20;+180 |
| СТМ-30-57 | СТМ-30М-04ПЦВ | СТМ-30-57 питание 220В параметры реле: 250В, 1А 3х проводная схема СТМ-30М-04ПЦВ питание 24В параметры реле: 40В, 0,2А 2х проводная |
| СТМ-30-10 | ДАТ-М-01 | |
| СТМ-30-11 | СТМ-30М-02ДЦВ | СТМ-30-11 (датчик) 3х проводная схема t дат: -60;+50 СТМ-30М-02ДЦВ (БСП+датч.) 2х проводная t дат: -40;+50 |
| СТМ-30-12 | СТМ-30М-07ДЦВ | СТМ-30-12 (датчик) 3х проводная схема СТМ-30М-07ДЦВ (БСП+датч.) 2х проводная |
| СТМ-30-13 | СТМ-30М-02ДЦВ | СТМ-30-13 (датчик) 3х проводная схема t дат: -60;+50 СТМ-30М-02ДЦВ (БСП+датч.) 2х проводная t дат: -40;+50 |
| СТМ-30-14 | ДАТ-М-03 | |
| СТМ-30-15 | СТМ-30М-02ДЦВ | СТМ-30-15 (датчик) 3х проводная схема t дат: -60;+50 СТМ-30М-02ДЦВ (БСП+датч.) 2х проводная t дат: -40;+50 |
| СТМ-30-16 | СТМ-30М-07ДЦВ | СТМ-30-12 (датчик) 3х проводная схема СТМ-30М-07ДЦВ (БСП+датч.) 2х проводная |
Технические характеристики
|
Характеристика |
Значение |
Примечания |
|
|---|---|---|---|
|
Поверка |
да |
||
|
Измеряемые газы |
горючие газы (Ex) |
||
|
Диапазоны измерения: |
|||
|
- % НКПР |
0 - 50 |
||
|
- % об. (по метану) |
0 - 2,5 |
для СТМ-30-30, СТМ-30-31 |
|
|
Диапазоны показаний: |
|||
|
- % НКПР |
0 - 100 |
||
|
- % об. (по метану) |
0 - 5,0 |
для СТМ-30-30, СТМ-30-31 |
|
|
Пороги срабатывания (стандарт), установленные на производстве |
1-й |
2-й |
пороги регулируемые |
|
- % НКПР |
7 |
11 |
|
|
- % об. (для СТМ-30-30, СТМ-30-31) |
1 |
2 |
|
|
Основная абсолютная погрешность, % НКПР, не более: |
по метану |
||
|
- для измерения |
± 5 |
||
|
± 0,25 % об. |
для СТМ-30-30, СТМ-30-31 |
||
|
- для сигнализации |
± 2,5 |
||
|
± 0,1 % об. |
для СТМ-30-30, СТМ-30-31 |
||
|
Время срабатывания сигнализации, с, не более |
7 |
по уровню 0,6 |
|
|
Выходной сигнал, мА: |
4 - 20 |
нагрузка не более 500 Ом |
|
|
- цифровой |
RS232, RS485 |
с БОИ |
|
|
Температура окружающей среды, °С: |
|||
|
- для БСиП и БОИ |
от +1 до + 50 |
||
|
- для блока датчика: |
|||
|
- с цифровой индикацией |
от -40 до +50 |
||
|
от -20 до +50 |
для газоанализаторов СТМ-30-30, СТМ-30-31 |
||
|
- без цифровой индикации |
от -60 до +50 |
||
|
- для выносного высокотемпературного датчика |
от +1 до +150 |
||
|
Маркировка взрывозащиты: |
|||
|
- блок сигнализации и питания (БСП) |
[Exib]IIC |
предназначается для установки вне взрывоопасных зон |
|
|
- блок датчика (БД) сигнализаторов СТМ-30, -01…-05, СТМ-30-50, -51, -53…-55, -57 |
1ExibIICT6 Х |
||
|
- выносной датчик (ВД) сигнализаторов СТМ-30, -01…-05, СТМ-30-50, -51, -53…-55, -57 |
1ExibdIICT 6 |
||
|
- блок датчика сигнализаторов СТМ-30-06, -07, -52 и -56 |
1ExibIICT3 X |
||
|
- выносной датчик (ВД) сигнализаторов СТМ-30-06, -07, -52 и -56 |
1ExibIICT3 |
||
|
Защита от влаги и пыли: |
|||
|
- БД, ВД |
IP54 |
||
|
- БОИ, БСП |
IP20 |
||
|
Срабатывание «сухих» контактов реле при срабатывании сигнализации: |
|||
|
- предварительной |
одна группа |
||
|
- аварийной |
две группы |
||
|
- неисправности |
одна группа |
||
|
Длина линии связи БСиП с блоком датчика, м, не более |
1000 |
с R жилы не более 10 Ом |
|
|
Число проводников линии связи |
3 |
2 с цифровой индикацией |
|
|
Питание сигнализатора, В: |
|||
|
- переменное |
220 |
||
|
- резервное постоянное |
24 |
модификация с цифровой индикацией |
|
|
Потребляемая сигнализатором мощность, В·А, не более |
10 |
||
|
Габаритные размеры, мм: |
масса, кг, не более: |
||
|
- блок сигнализации и питания (БСП) |
303×56×230 |
1,9 |
|
|
- блок обмена информации (БОИ) |
303×117,5×230 |
2,2 |
|
|
- блок датчика со встроенным датчиком |
183×106×100 |
1,5 |
|
|
- блок датчика с выносным датчиком |
183×106×100 |
1,5 |
|
|
- блок датчика с выносным высокотемпературным датчиком |
183×106×100 |
1,5 |
|
|
- датчик |
64×72×35,5 |
0,4 |
|
|
- блок датчика принудительный |
260×106×100 |
2,5 |
|
|
Средний полный срок службы прибора, лет, не менее |
10 |
||
|
Межповерочный интервал, месяцев |
12 |
||
Исполнения
| Модификация | Цифровая индикация на блоке датчика (БД) | Наличие блока обработки информации (БОИ) | Индикация на БСП | Способ забора пробы, исполнение датчика | Наличие цифрового выхода RS 232 | ||||
|---|---|---|---|---|---|---|---|---|---|
| Цифровая | стрелочная | Диффузный, встроенный | Диффузионный, выносной на 5 м | Диффузионный, высокотемпературный | Принудительный, встроенный | ||||
| СТМ-30 ИБЯЛ.424339.001 |
+ | + | + | + | + | ||||
| СТМ-30-01 ИБЯЛ.424339.001-01 |
+ | + | + | ||||||
| СТМ-30-02 ИБЯЛ.424339.001-02 |
+ | + | + | + | + | ||||
| СТМ-30-03 ИБЯЛ.424339.001-03 |
+ | + | + | ||||||
| СТМ-30-04 ИБЯЛ.424339.001-04 |
+ | + | + | + | + | ||||
| СТМ-30-05 ИБЯЛ.424339.001-05 |
+ | + | + | ||||||
| СТМ-30-06 ИБЯЛ.424339.001-06 |
+ | + | + | + | + | ||||
| СТМ-30-07 ИБЯЛ.424339.001-07 |
+ | + | + | ||||||
| СТМ-30-50 ИБЯЛ.424339.001-50 |
+ | ||||||||
| СТМ-30-51 ИБЯЛ.424339.001-51 |
+ | ||||||||
| СТМ-30-52 ИБЯЛ.424339.001-52 |
+ | ||||||||
| СТМ-30-53 ИБЯЛ.424339.001-53 |
+ | ||||||||
| СТМ-30-54 ИБЯЛ.424339.001-54 |
+ | + | |||||||
| СТМ-30-55 ИБЯЛ.424339.001-55 |
+ | + | |||||||
| СТМ-30-56 ИБЯЛ.424339.001-56 |
+ | + | |||||||
| СТМ-30-57 ИБЯЛ.424339.001-57 |
+ | + | |||||||
Комплект поставки
- сигнализатор СТМ-30 (конкретная модификация);
- комплект запасных частей, инструментов, принадлежностей и материалов для ТО и ремонта;
- руководство по эксплуатации и др. документация.
По отдельному заказу поставляются: вентиль точной регулировки (ВТР), сменные фильтры (ИБЯЛ.061425.004), четырёхлитровые баллоны с метановоздушной газовой смесью (ПГС) и индикатор расхода (ИР).
Все модификации СТМ-30
| СТМ-30 ИБЯЛ.424339.001 (диффузионный датчик, процессорная обработка сигнала в комплекте с БОИ, цифровая индикация на БП и датчике) |
| СТМ-30-01 ИБЯЛ.424339.001-01 (диффузионный датчик, процессорная обработка сигнала, цифровая индикация на БП и датчике) |
| СТМ-30-02 ИБЯЛ.424339.001-02 (выносной (5м) диффузионный датчик, процессорная обработка сигнала в комплекте с БОИ, цифровая индикация на БП и датчике) |
| СТМ-30-03 ИБЯЛ.424339.001-03 (выносной (5м) диффузионный датчик, процессорная обработка сигнала, цифровая индикация на БП и датчике) |
| СТМ-30-04 ИБЯЛ.424339.001-04 (датчик с принудительным забором воздуха, процессорная обработка сигнала в комплекте с БОИ) |
| СТМ-30-05 ИБЯЛ.424339.001-05 (датчик с принудительным забором воздуха, процессорная обр. сигнала) |
| СТМ-30-06 ИБЯЛ.424339.001-06 (выносной диффузионный датчик на температуру 1-150 °С, процессорная обработка сигнала в комплекте с БОИ) |
| СТМ-30-07 ИБЯЛ.424339.001-07 (выносной диффузионный датчик на температуру 1-150 °С, процессорная обработка сигнала) |
| СТМ-30-10 (состоит из БД (-40°÷ 50°С) с цифр.инд., диап.измерений: 0-50 % НКПР по СН4, питание = (10 - 24) В от БПС-21М взрывозащищенного типа) ИБЯЛ.424339.001-10 |
| СТМ-30-11 (состоит из БД (-40°÷ 50°С) с цифр.инд. и ВД (-60° ÷ 50°С) с кабелем 2,5 м или 5,0 м; диап.измерений: 0-50 % НКПР по СН4, питание = (10 - 24) В от БПС-21М взрывозащищенного типа) ИБЯЛ.424339.001-11 |
| СТМ-30-12 (состоит из БД (-40°÷ 50°С) с цифр.инд. и ВВД (-20° ÷ 180°С) с кабелем 5,0 м или 15,0 м; диап.измерений: 0-50 % НКПР по СН4, питание = (10 - 24) В от БПС-21М взрывозащищенного типа); .001-12 |
| СТМ-30-13 (состоит из БД (-40°÷ 50°С) с цифр.инд. и ВД (-60° ÷ 50°С) с кабелем 2,5 м или 5,0 м; диап.измерений: 0-2,2 % об. СН4, питание = (10 - 24) В от БПС-21М взрывозащищенного типа); .001-13 |
| СТМ-30-14 (состоит из БД (-60°÷ 50°С) без цифр.инд., диап.измерений: 0-50 % НКПР по СН4, питание = (10 - 24) В от БПС-21М взрывозащищенного типа); .001-14 |
| СТМ-30-15 (состоит из БД (-60°÷ 50°С) без цифр.инд. и ВД (-60° ÷ 50°С) с кабелем 2,5 м или 5,0 м; диап.измерений: 0-50 % НКПР по СН4, питание = (10 - 24) В от БПС-21М взрывозащищенного типа); .001-15 |
| СТМ-30-16 (состоит из БД (-60°÷ 50°С) без цифр.инд. и ВВД (-20° ÷ 180°С) с кабелем 5,0 м или 15,0 м; диап.измерений: 0-50 % НКПР по СН4, питание = (10 - 24) В от БПС-21М взрывозащищенного типа); .001-16 |
| СТМ-30-50 (диффузионный датчик, аналоговая обработка сигнала, блок питания и блок датчика без индикации); .001-50 |
| СТМ-30-51 (выносной (5м) диффзионный датчик, аналоговая обработка сигнала, блок питания (БП) и блок датчика без индикации); .001-51 |
| СТМ-30-52 (диффузионный выносной датчик на температуру 1-150 °С, аналоговая обработка сигнала, БП и блок датчика без индикации); .001-52 |
| СТМ-30-53 (датчик принудительным забором воздуха, аналоговая обработка сигнала, БП и блок датчика без индикации); .001-53 |
| СТМ-30-54 (диффузионный датчик, аналоговая обработка сигнала, на БП стрелочная индикация в %НКПР); .001-54 |
| СТМ-30-55 (выносной (5м) диффузионный датчик, аналоговая обработка сигнала, на БП стрелочная индикация); .001-55 |
| СТМ-30-56 (диффузионный выносной датчик на температуру 1-150 °С, аналоговая обработка сигнала, на БП стрелочная индикация); .001-56 |
| СТМ-30-57 (датчик принудительным забором воздуха, аналоговая обработка сигнала, на БП стрелочная индикация); .001-57 |
