ДАТ-М-01 ИБЯЛ.413216.044 датчик сигнализатор

В НАЛИЧИИ!
Официальный дилер.
Код: ИБЯЛ.413216.044
54 300 ₽ с НДС
Доступен для заказа
Официальная поставка
Гарантия лучшей цены
Ежедневные отгрузки
Нашли дешевле?

Связаться с отделом продаж:

info@geekprom.ru

ответ на заявку – не более 30 минут

+7 495 647 95 36

с 9:00 до 18:00 по МСК

8-800-600-95-36

бесплатный звонок из РФ

Официальный дилер

— Минимальная стоимость и лучший срок поставки

— Гарантия производителя

— Полное сопровождение и помощь в выборе

Доставка

— Ежедневные отгрузки транспортной компанией ДЛ и СДЭК (довозим до терминала бесплатно)

— Самовывоз ежедневно пн-пт со склада в г.Москве (м. Румянцево)

— Срочная доставка по Москве и МО (от 1000 руб с НДС)

— Отгрузка любыми транспортными компаниями и курьерскими службами по всей России

Оплата

— Безналичная оплата с НДС для юридических лиц

— Банковская карта онлайн или оплата наличными при самовывозе для физических лиц

— Частичная предоплата, полная оплата по факту поставки, работа по договору

100% Надежность

— Работаем по Вашей форме договора

— Предоставляем все уставные документы, бухгалтерскую и налоговую отчетность.

— Отсутствие судебной практики и исполнительных производств


Свидетельство официального дилера
ООО "ГИКПРОМ" является официальным дилером ФГУП "СПО "АНАЛИТПРИБОР", г. Смоленск. Имеет все полномочия и возможности для поставки газоанализаторов ДАТ-М-01 ИБЯЛ.413216.044 на условиях не хуже условий, которые предлагает сам производитель.

Всегда в наличии или с минимальным сроком поставки наиболее популярные модели ДАХ-М.

Для заказа или консультации обращайтесь в отдел продаж с заявками:
info@geekprom.ru
+7 800 600 95 36 (бесплатный по РФ)
+7 495 647 95 36 (многоканальный)

Датчик-сигнализатор ДАТ-М-01 ИБЯЛ.413216.044 - прибор, использующийся для контроля концентраций горючих газов в воздухе рабочей зоны и на открытых площадках. Для измерения применяется сенсор термохимического типа. ДАТ-М-01 способен контролировать обширный перечень горючих веществ, имеет широкий температурный диапазон использования (от -60 до +50 гр С), что делает его крайне применимым в условиях Крайнего Севера. Все приборы ДАТ-М соответствуют требования РМРС.

Одним из главных преимуществ датчиков ДАТ-М-01 является широкий диапазон измерений. Они способны определять концентрацию газов в диапазоне от 0 до 100%. При этом погрешность измерений не превышает 2%. Питание и передача информации, а также управление внешними устройствами обеспечивается через вторичный блок питания БПС-21М.

ДАТ-М-01 имеет цифровую индикацию на корпусе отличаются высокой надежностью и долговечностью. Они изготовлены из прочных материалов, которые обеспечивают долгий срок службы устройств. Кроме того, датчики просты в установке и эксплуатации. Они не требуют сложного обслуживания и частого проведения калибровок.

Спецификация ДАТ-М-01 ИБЯЛ.413216.044

Характеристика Значение
Цифровая индикация
на корпусе
Материал корпуса
угленаполненный полиамид
Вид взрывозащиты
1ExibdIIСT6X/1ExibdIIВT6X
Способ забора пробы
диффузионный
Пороги срабатывания сигнализации
7 и 11 % НКПР
Тип выходного сигнала
4-20 мА
Степень защиты корпуса
IP54
Напряжение питания
10-24
Потребляемая мощность
2,5 Вт
Габаритные размеры
180х60х155
Масса 1,5 кг
Поверочный компонент
метан

Область применения ДАТ-М-01

  • Добывающие и буровые платформы
  • Вблизи резервуаров хранения нефти и нефтепродуктов
  • Предприятия химической промышленности
  • Предприятия металлургии
  • На производствах, использующих лакокрасочную продукцию
  • Предприятия ТЭК
  • В условиях крайнего Севера и Арктики

Подключение датчика к БПС-21М

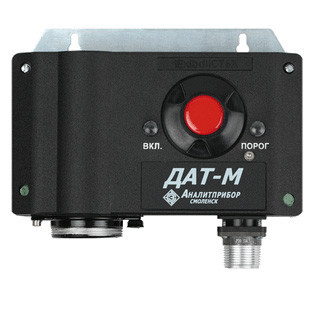

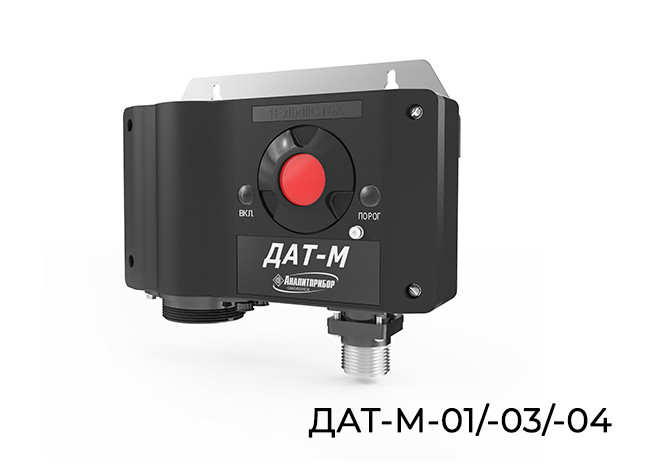

Внешний вид ДАТ-М-01

Внешний вид ДАТ-М-01


1 - фланец ТХД

2 - Индикатор ВКЛ

3 - индикатор ПОРОГ

4 - разъем для питания и выходного токового сигнала

5 - монтажная пластина

6 - шильдик

7 - цифровая индикация

8 - бобышка для пломбирования

9 - кнопки управления Р (выбор режима), В (ввод), < (влево), > (вправо).

10 - резистор корректировки нуля

11 - резистор корректировки чувствительности

12 - колодка для подключения миллиамперметра

13 - табличка маркировки взрывозащиты.

Схема режимов работы меню

Монтажный чертеж ДАТ-М-01

Монтажный чертеж ДАТ-М-01
Монтажный чертеж
Для питания датчиков ДАТ-М используются вторичные блоки, производства ФГУП СПО АНАЛИТПРИБОР - БПС-21М.

Кабельные вводы также не входят в комплект поставки, их заказывают дополнительно.

Схема проверки ДАТ-М-01 по ГСО ПГС

Схема проверки по ГСО ПГС

  1. баллон с ГСО-ПГС
  2. вентиль точной регулировки
  3. ротаметр
  4. сигнализатор
  5. колпачок поверочный
  6. источник повероный
  7. миллиамперметр
  8. миллиамперметр
  9. стенд
  10. ПК
  11. HART-комммуникатор



Мы предлагаем для поставки стационарные газоанализаторы для воздуха рабочей зоны. ДАТ-М-01 ИБЯЛ.413216.044 датчик сигнализатор , артикул ИБЯЛ.413216.044 по цене 54 300 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .

Технические характеристики

Характеристики Значения Примечание
Измеряемые газы, вещества
до 143 горючих веществ и смесей
полный перечень контролируемых веществ см. в приложении
Пределы абсолютной погрешности, не более, % НКПР ± 5,0
Диапазон показаний, % НКПР 0-60 по токовому выходу (кроме сигнализаторов ДАТ-М-03/-06/ -06Г)
0-70 по токовому выходу для ДАТ-М-03
0-100 по цифровому отсчетному устройству для ДАТ-М-01, ДАТ-М-05/-06 всех исполнений и цифровым каналам связи для ДАТ-05ГХ/-05ГХН/-06ТР/-06ТРХН/ -06Г/-06ГТР/-06ГТРХ/-06ГТРХН
Маркировка взрывозащиты /защита корпуса 1ExibdIIСT6X /1ExibdIIВT6X
IP 54
ДАТ-М-01, ДАТ-М-03
1ExdIICT6
IP66
все модификации ДАТ-М-05
Напряжение питания10-24
10-32
ДАТ-М-01/-03
ДАТ-М-05
Время срабатывания, с15
20
по метану
по гексану
Габаритные размеры (ДШВ), мм 180х60х155
110х130х250
ДАТ-М-01, ДАТ-М-03
все модификации ДАТ-М-05
Масса сигнализаторов, кг
1,5
4
6,5
ДАТ-М-01, ДАТ-М-03
ДАТ-М-05 для исполнений в алюминии
ДАТ-М-05 для исполнений в нерж. стали

Для питания датчиков ДАТ-М применяются блоки питания и связи БПС-21М.

По дополнительному заказу датчики ДАТ-М поставляются с комплектом кабельного ввода (под бронированный
кабель, под металлорукав, под трубную проводку).

Материал корпуса:

- ДАТ-М-01, -03 - угленаполненный полиамид;
- ДАТ-М-05,-06 - алюминий или нержавеющая сталь (по заказу).

Исполнения

Наименование Поверочный компонент Напряжение питания, В Наличие цифровой индикации Диапазон рабочей темп., оС Тип выходного сигнала
ДАТ-М-01 метан 10 – 24 + -40/+50 4-20 мА
ДАТ-М-02 метан 10 – 16 - -60/+50 4-20 мА
ДАТ-М-03 метан 10 – 24 - -60/+50 4-20 мА
ДАТ-М-04 метан 10 – 16 - -60/+50 4-20 мА
ДАТ-М-05 метан 10 – 32 + -40/+50 4-20 мА
ДАТ-М-05Х метан 10 – 32 + -40/+50 4-20 мА, HART
ДАТ-М-05ХН метан 10 – 32 + -60/+50 4-20 мА, HART
ДАТ-М-05Г гексан 10 – 32 + -40/+50 4-20 мА
ДАТ-М-05ГХ гексан 10 – 32 + -40/+50 4-20 мА, HART
ДАТ-М-05ГХН гексан 10 – 32 + -60/+50 4-20 мА, HART
ДАТ-М-06 метан 10 – 32 + -40/+50 RS 485
ДАТ-М-06ТР метан 10 – 32 + -40/+50 4-20 мА, RS 485, реле (250В; 1,0А)
ДАТ-М-06ТРХ метан 10 – 32 + -40/+50 4-20 мА, RS 485,

HART, реле (250В; 1,0А)

ДАТ-М-06ТРХН метан 10 – 32 + -60/+50 4-20 мА, RS 485,

HART, реле (250В; 1,0А)

ДАТ-М-06Г гексан 10 – 32 + -40/+50 RS 485
ДАТ-М-06ГТР гексан 10 – 32 + -40/+50 4-20 мА, RS 485, реле (250В; 1,0А)
ДАТ-М-06ГТРХ гексан 10 – 32 + -40/+50 4-20 мА, RS 485,

HART, реле (250В; 1,0А)

ДАТ-М-06ГТРХН гексан 10 – 32 + -60/+50 4-20 мА, RS 485,

HART, реле (250В; 1,0А)

Наименование Поверочный компонент Напряжение питания, В Наличие цифровой индикации Диапазон рабочей темп., оС Тип выходного сигнала
ДАТ-М-01 метан 10 – 24 + -40/+50 4-20 мА
ДАТ-М-02 метан 10 – 16 - -60/+50 4-20 мА
ДАТ-М-03 метан 10 – 24 - -60/+50 4-20 мА
ДАТ-М-04 метан 10 – 16 - -60/+50 4-20 мА
ДАТ-М-05 метан 10 – 32 + -40/+50 4-20 мА
ДАТ-М-05Х метан 10 – 32 + -40/+50 4-20 мА, HART
ДАТ-М-05ХН метан 10 – 32 + -60/+50 4-20 мА, HART
ДАТ-М-05Г гексан 10 – 32 + -40/+50 4-20 мА
ДАТ-М-05ГХ гексан 10 – 32 + -40/+50 4-20 мА, HART
ДАТ-М-05ГХН гексан 10 – 32 + -60/+50 4-20 мА, HART
ДАТ-М-06 метан 10 – 32 + -40/+50 RS 485
ДАТ-М-06ТР метан 10 – 32 + -40/+50 4-20 мА, RS 485, реле (250В; 1,0А)
ДАТ-М-06ТРХ метан 10 – 32 + -40/+50 4-20 мА, RS 485,

HART, реле (250В; 1,0А)

ДАТ-М-06ТРХН метан 10 – 32 + -60/+50 4-20 мА, RS 485,

HART, реле (250В; 1,0А)

ДАТ-М-06Г гексан 10 – 32 + -40/+50 RS 485
ДАТ-М-06ГТР гексан 10 – 32 + -40/+50 4-20 мА, RS 485, реле (250В; 1,0А)
ДАТ-М-06ГТРХ гексан 10 – 32 + -40/+50 4-20 мА, RS 485,

HART, реле (250В; 1,0А)

ДАТ-М-06ГТРХН гексан 10 – 32 + -60/+50 4-20 мА, RS 485,

HART, реле (250В; 1,0А)

Комплект поставки

  • Датчик-газоанализатор ДАТ-М термохимический,
  • Комплект ЗИП,
  • Руководство по эксплуатации и др. техдокументация.

Дополнительная комплектация датчика-сигнализатора ДАТ-М-01:

  • Термохимический датчик, взамен выработавшего ресурс;
  • Комплект чувствительных элементов;
  • Вентиль точной регулировки ВТР ИБЯЛ.306577.002;
  • Индикатор расхода ИР ИБЯЛ.418622.003-05;
  • Баллоны с поверочными смесями;
  • Трубка поливинилхлорид 4х1,5мм;
  • Защитный фильтр для ТХД ИБЯЛ.061425.007;
  • Колпачок, защищающий от ветра ИБЯЛ.305131.033;
  • Пульт контроля.

Совместимость ДАТ-М с БПС

При работе датчика ДАТ-М с блоками БПС-21М / БПС-21М3 / БРС используется выходной сигнал постоянного тока.

При работе с БПС-21М-М используется цифровой канал связи RS-485
