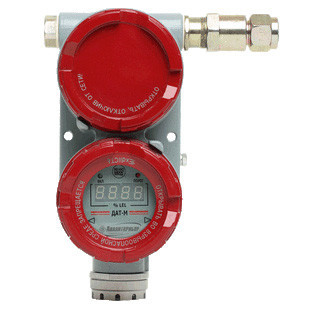

ДАТ-М-06ТРХ ИБЯЛ.413216.044-09 датчик сигнализатор

Доступен для заказаАртикул: ИБЯЛ.413216.044-09

Минимальная стоимость, срок поставки, лучшие условия
Гарантия от производителя и поставщика
Работаем с государственными и бюджетными организациями на их условиях
Помогаем составить ТЗ для процедур, готовим альтернативные КП для формирования НМЦ

Ежедневные отгрузки транспортными компаниями ДЛ и СДЭК (довозим до терминала бесплатно)
Самовывоз ежедневно пн–пт со склада в г. Москве (м. Румянцево)
Оперативная доставка по Москве и МО (от 1500 руб. с НДС)
Отгрузка любыми транспортными компаниями и курьерскими службами по всей России

Безналичная оплата с НДС для юридических лиц
Частичная предоплата, полная оплата по факту поставки, работа по договору
Банковская карта онлайн или наличными при самовывозе для физических лиц

Работаем по вашей форме договора
Предоставляем все уставные документы, бухгалтерскую и налоговую отчётность
Отсутствие судебной практики и исполнительных производств
Более 10000 выполненных поставок · только положительные отзывы от клиентов

159 759 ₽ с НДС

Нашли дешевле? Сделаем лучшее предложение →

Количество

Итого159 759 ₽ с НДС

+7 495 647-95-36отдел продаж - многоканальный 8 800 600-95-36бесплатный по РФ info@geekprom.ru ответим в течение 30 минут

Сомневаетесь, что этот прибор подойдёт? Укажите вещество, класс взрывоопасной зоны, температуру и выходной сигнал — инженер сверит их с характеристиками, предложит 2–3 подходящие модели и пришлёт коммерческое предложение. Подбор бесплатный.

Подобрать под задачу →

ООО «ГП» является официальным дилером ФГУП "СПО "АНАЛИТПРИБОР", г. Смоленск. Имеет все полномочия и возможности для поставки газоанализаторов ДАТ-М-06ТРХ ИБЯЛ.413216.044-09 на условиях не хуже условий, которые предлагает сам производитель.

Всегда в наличии или с минимальным сроком поставки наиболее популярные модели ДАТ-М.

Для заказа или консультации обращайтесь в отдел продаж с заявками:
info@geekprom.ru
+7 800 600 95 36 (бесплатный по РФ)
+7 495 647 95 36 (многоканальный)

ВНИМАНИЕ!

Датчик ДАТ-М-06ТРХ снят с производства. На замену предлагаем датчик-сигнализатор - ДАТ-М-06ТР либо ДАТ-М-06ТРХН.

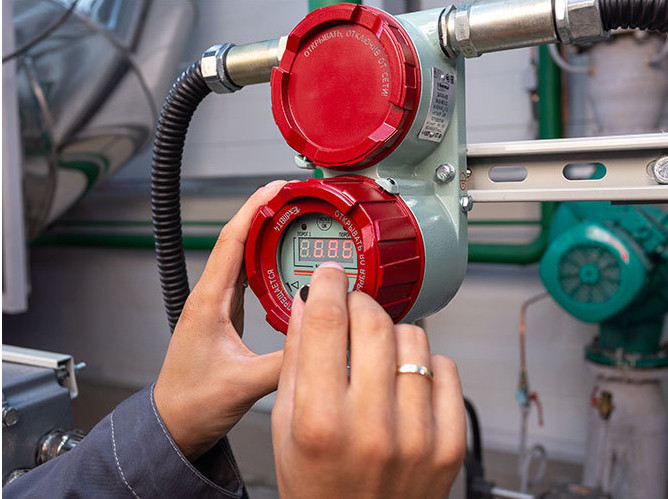

Датчик-сигнализатор ДАТ-М-06ТРХ ИБЯЛ.413216.044-09 - прибор, использующийся для контроля концентраций горючих газов в воздухе рабочей зоны и на открытых площадках. Для измерения применяется сенсор термохимического типа. ДАТ-М-06ТРХ способен контролировать обширный перечень горючих веществ, имеет широкий температурный диапазон использования (от -40 до +50 гр С), что делает его применимым в условиях Крайнего Севера. Все приборы ДАТ-М соответствуют требования РМРС.

Одним из главных преимуществ датчиков ДАТ-М-06ТРХ является широкий диапазон измерений. Они способны определять концентрацию газов в диапазоне от 0 до 100%. При этом погрешность измерений не превышает 2%. Питание и передача информации, а также управление внешними устройствами обеспечивается через вторичный блок питания БПС-21М.

ДАТ-М-06 имеет цифровую индикацию на корпусе отличаются высокой надежностью и долговечностью. Они изготовлены из прочных материалов, которые обеспечивают долгий срок службы устройств. Кроме того, датчики просты в установке и эксплуатации. Они не требуют сложного обслуживания и частого проведения калибровок.

Отличие ДАТ-М-06ТРХ от ДАТ-М-06 заключается в наличии токового выхода 4-20мА с HART-протоколом и исполнительных реле.

Спецификация ДАТ-М-06ТРХ ИБЯЛ.413216.044-09

Характеристика	Значение
Цифровая индикация	на корпусе
Материал корпуса	алюминий или нержавеющия сталь
Вид взрывозащиты	1ExdIICT6
Способ забора пробы	диффузионный
Пороги срабатывания сигнализации	7 и 11 % НКПР
Тип выходного сигнала	токовый выход 4-20 мА с HART-протоколом исполнительные реле (ПОРОГ 1, ПОРОГ 2, ОТКАЗ)
Степень защиты корпуса	IP66
Напряжение питания	10-32
Потребляемая мощность	6 Вт
Габаритные размеры	110х1300х250
Масса	4 кг для алюминиевого корпуса 6,6 для исполнения из нержавеющей стали
Поверочный компонент	метан

Область применения

Добывающие и буровые платформы
Вблизи резервуаров хранения нефти и нефтепродуктов
Предприятия химической промышленности
Предприятия металлургии
На производствах, использующих лакокрасочную продукцию
Предприятия ТЭК
В условиях крайнего Севера и Арктики

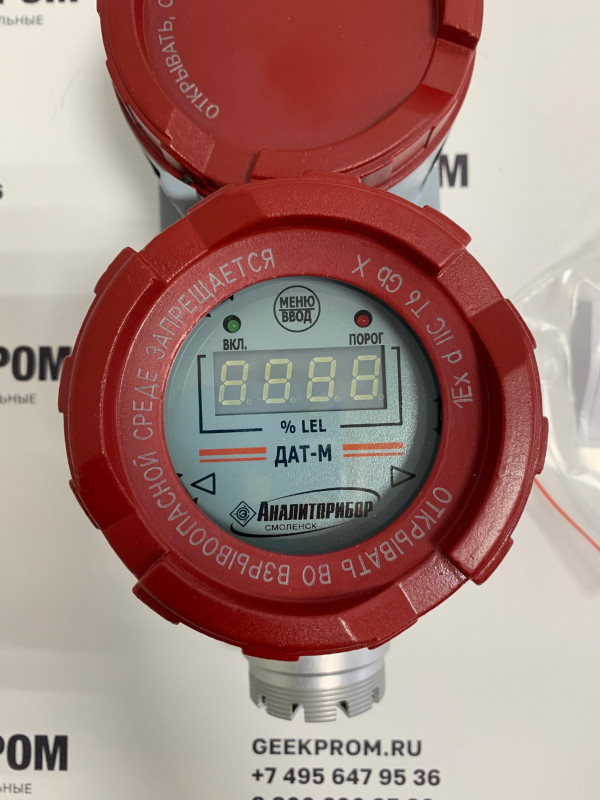

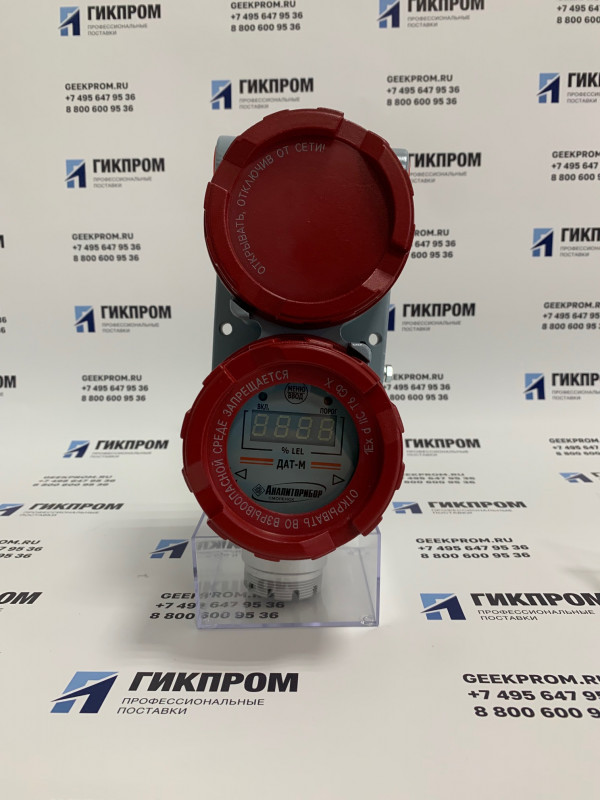

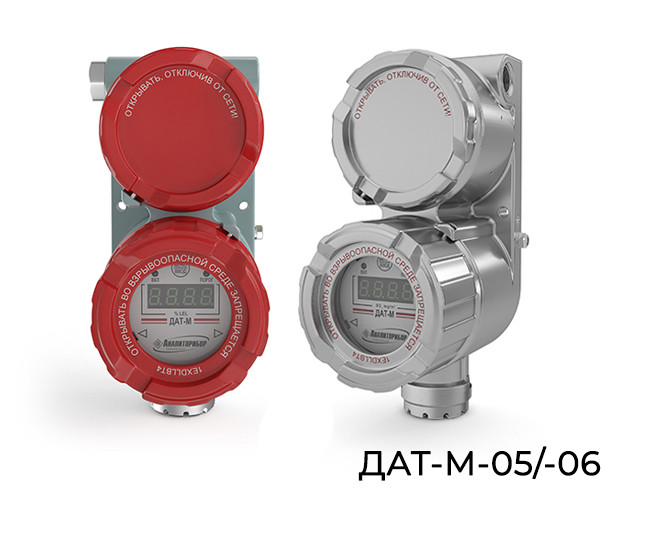

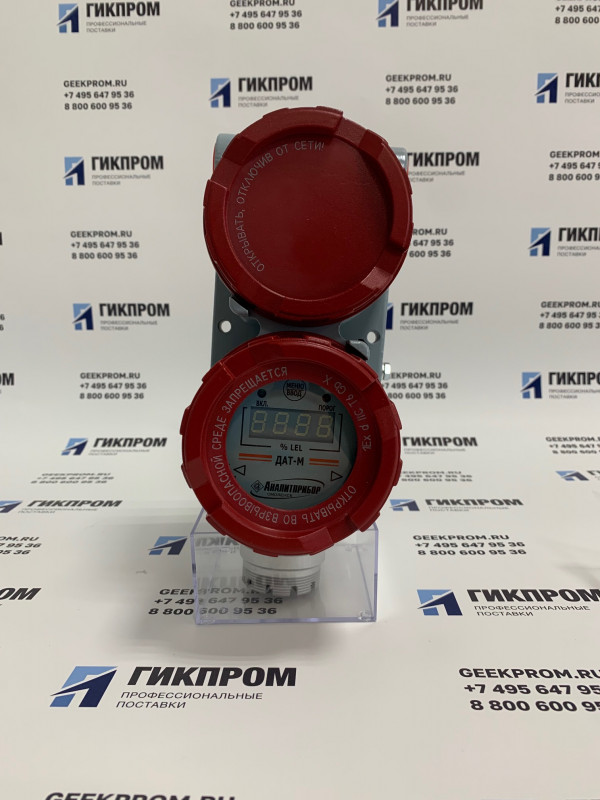

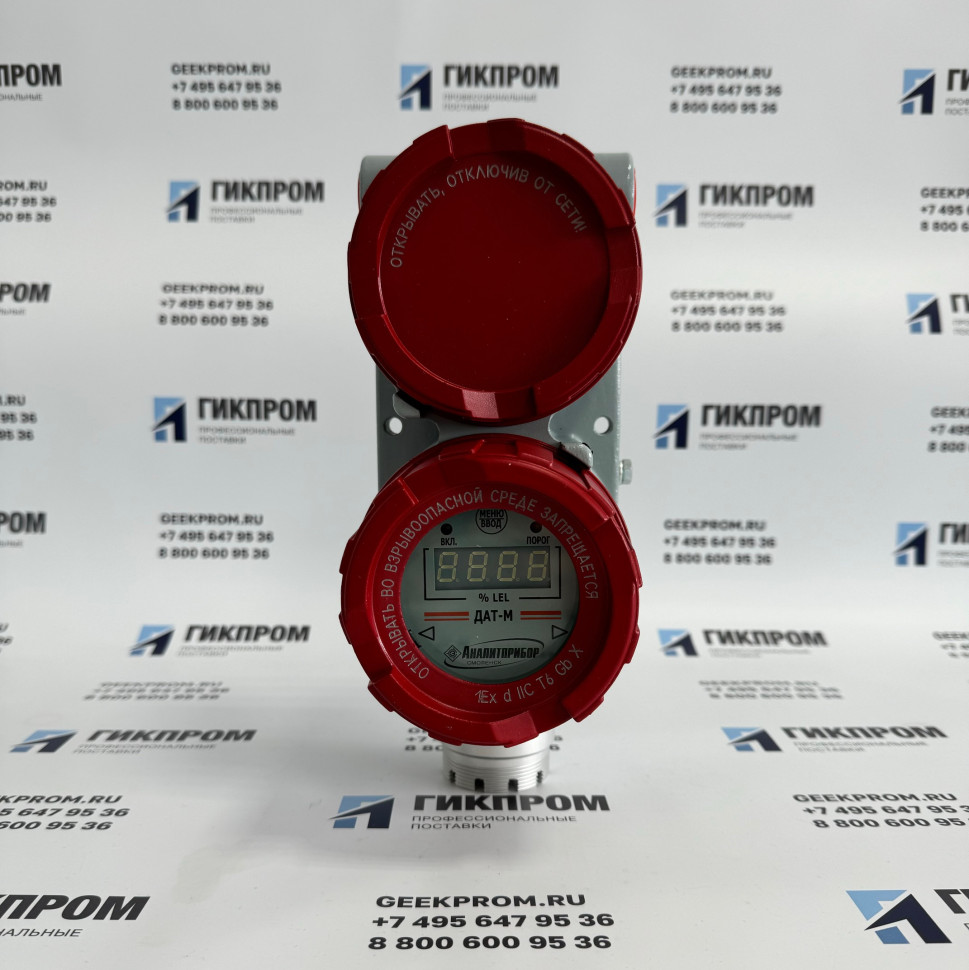

Внешний вид ДАТ-М-06ТРХ

1 - табличка
2 - стопорный винт и место пломбирования
3 - болт заземления
4 - стопорный винт
5 - ТХД
6 - колпачок
7 - заглушка
8 - крышка для подключения кабеля
9 - нижняя крышка
10 - заглушка
11 - индикатор ВКЛ
12 - кнопка МЕНЮ/ВВОД
13 - индикатор ПОРОГ
14 - цифровой индикатор
15 - кнопки ВЛЕВО ВПРАВО
16 - табличка

Монтажный чертеж

1 - фильтр
2 - винт для подключения экрана кабеля
3 - болт защитного заземления
4, 5 - транспортная заглушка

Для питания датчиков ДАТ-М-06ТРХ используются вторичные блоки, производства ФГУП СПО АНАЛИТПРИБОР - БПС-21М.

Допустимые комбинации приборов при питании ДАТ-М-06 от БПС-21М ИБЯЛ.411111.042, БПС-21М3 ИБЯЛ.411111.047 и БРС ИБЯЛ.411111.036

Наименование	БПС-21М3 -24-КСДБПС-21М3 -24-КСД-Р	БПС-21М3 -24х24-РБПС-21М3 -220х24	БПС-21М без искро-безопас- ного барьера*	БПС-21М-М ИБЯЛ. 411111. 042-04
ДАТ-М-06ТРХ	+	+	+	+

Примечание:
* - требуется подключение стороннего источника питания.
При работе с блоками БПС-21М, БПС-21М3 используется выходной сигнал постоянного тока. При работе с БПС-21М-М - цифровой канал связи RS-485.

Мы предлагаем для поставки стационарные газоанализаторы для воздуха рабочей зоны. ДАТ-М-06ТРХ ИБЯЛ.413216.044-09 датчик сигнализатор, артикул ИБЯЛ.413216.044-09 по цене 159 759 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .

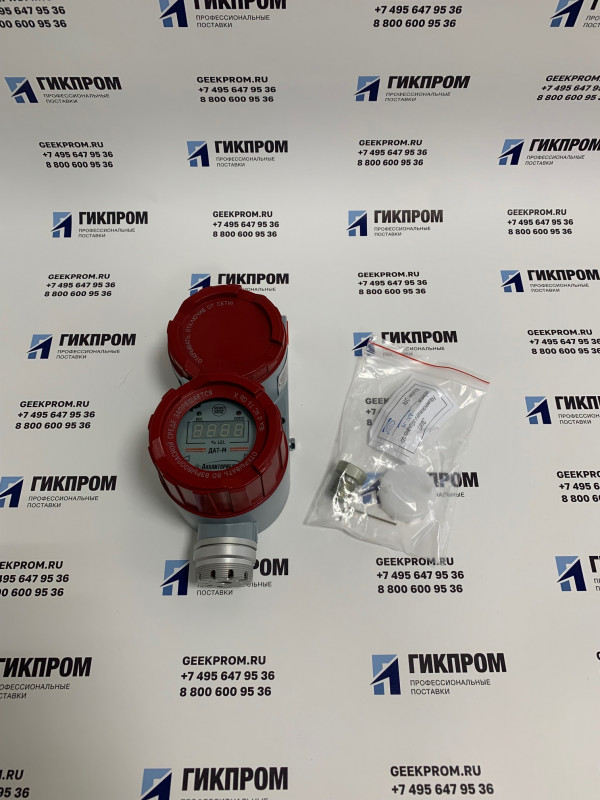

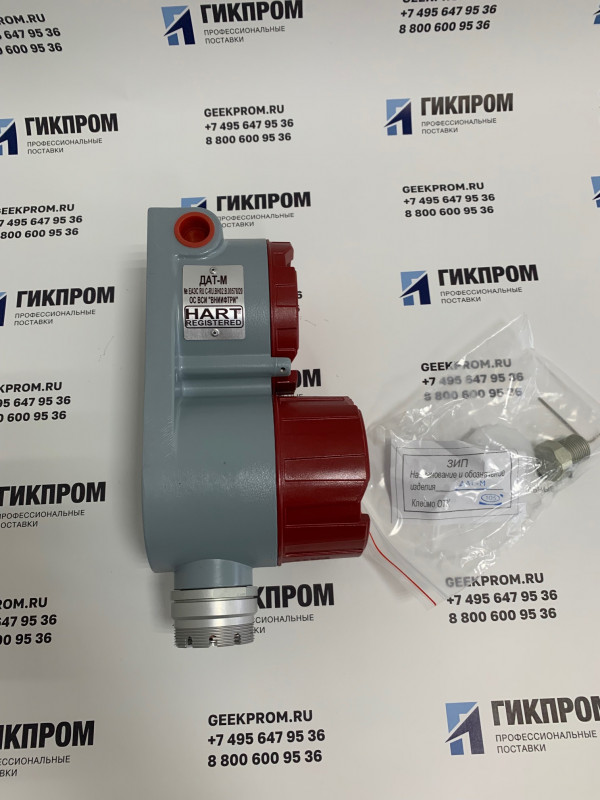

Комплект поставки

Датчик-газоанализатор ДАТ-М-06ТРХ;
комплект ЗИП;
Документация техническая и эксплуатационная.

Дополнительно может поставляться

Термохимические датчики для ремонта/замены выработавшего ресурс;
Вентиль точной регулировки ВТР;
Индикатор расхода ИР;
Баллоны ГСО-ПГС с поверочными смесями;
Колпачок, ветрозащитный;
Защитный фильтр для ТХД;
Трубка из поливинилхлорида 4х1,5мм;
Диск с ПО;
Пульт контроля

Кабельные вводы также не входят в комплект поставки, их заказывают дополнительно.

Технические характеристики

Характеристики датчиков ДАТ-М-06	Значения
Определяемые газы	бутан, изобутан, метан, пропан, этан, пентан, циклопентан, пропилен, метанол, гексан, водород, бензин и др. горючие вещества, образующие газо- и паровоздушные смеси, в т.ч. и сложные углеводороды
Диапазон измерения по поверочному компоненту, % НКПР	0 - 50
Диапазон показаний, % НКПР: - по токовому выходу (кроме сигнализаторов ДАТ-М-06, ДАТ-М-06Г) - по цифровым каналам связи и цифровому отсчётному устройству	0 - 60 0 - 100
Пороги срабатывания сигнализации, установленные на заводе, % НКПР: - ДАТ-М-06/-06ТР/- 06ТРХ/-06ТРХН - ДАТ-М-06Г/-06ГТР/ -06ГТРХ/-06ГТРХН	Порог 1	Порог 2	Тип порогов
	7 10	11 15	регулируемые регулируемые
Пределы допускаемой основной абсолютной погрешности сигнализаторов ДАТ-М-06 по поверочному компоненту, не более, % НКПР	± 5,0
Пределы допускаемой основной абсолютной погрешности выходного сигнала сигнализаторов ДАТ-М-06 по неповерочным компонентам, % НКПР, не более: а) для сигнализаторов с поверочным компонентом метан: - по пропану, водороду, гексану и нефрасу б) для сигнализаторов с поверочным компонентом гексан: - по декану - по пропану	± 10 ± 15 ± 7,5
Время срабатывания сигнализации ПОРОГ2 при содержании поверочного компонента, в 1.6 раза превышающем пороговое значение, секунд, не более: - для сигнализаторов с поверочным компонентом метан; - для сигнализаторов с поверочным компонентом гексан.	15 20
Время прогрева датчиков ДАТ-М-06, минут, не более	10
Время автоматической работы сигнализаторов без технического обслуживания, месяцев	6
Материал корпуса	алюминий либо нержавеющая сталь (определяется при заказе)
Индикация	световая, цифровая
Выходные сигналы сигнализатора ДАТ-М-06	токовый выход 4-20 мА гальванически развязанный (кроме ДАТ-М-06, ДАТ-М-06Г), "сухие" контакты реле, RS485 с интерфейсом Modbus RTU, HART (зависит от модификации)
Маркировка взрывозащиты	1ExdIICT6
Степень пылевлагозащиты	IP66
Напряжение питания, В	10-32
Потребляемая мощность, Вт - ДАТ-М-06/-06Г - ДАТ-М-06ТР/-06ТРХ - ДАТ-М-06ГТР/-06ГТРХ - ДАТ-М-06ТРХН/-06ГТРХН	3,5 6,0 7,0 10,0
Габаритные размеры датчиков ДАТ-М-06, мм, не более	190х130х250
Масса датчиков ДАТ-М-06, кг, не более	4,0
Срок службы, лет, не менее: - для сигнализатора ДАТ-М-06 - для ТХД (с учетом замены ЧЭ) при условии, что содержание в контролируемой среде агрессивных веществ не превышает ПДК согласно ГОСТ 12.1.005-88 - для ТХД (с учетом замены ЧЭ) при содержании в контролируемой среде агрессивных веществ, превышающем ПДК согласно ГОСТ 12.1.005-88 - для комплекта ЧЭ при условии отсутствия в анализируемой атмосфере каталитических ядов и агрессивных веществ, разрушающих токоподводы и ЧЭ ТХД	10 5 3 3
Межкалибровочный интервал	6 месяцев
Межповерочный интервал	1 год
Гарантийный срок эксплуатации: - датчик-сигнализатор ДАТ-М-06 - термохимический датчик	18 месяцев 12 месяцев
Условия эксплуатации сигнализаторов ДАТ-М-06
Атмосферное давление	от 84 до 106,7 кПа (от 630 до 800 мм ртутного столба)
Относительная влажность воздуха	от 30 до 95% при температуре 35°С и более низких температурах без конденсации влаги

Примечание:

Диапазон регулировки значений порогов сигнализации от 5 до 50 % НКПР.

Сервисное программное обеспечение предназначено для работы ДАТ-М-06 по цифровому каналу RS-485 в соответствии с протоколом MODBUS RTU и выполняет следующие функции:

корректировка чувствительности каждого из подключенных сигнализаторов и нулевых показаний;
измеренное значение содержания определяемого компонента (опрос параметров);
запись-считывание значений ПОРОГ1 и ПОРОГ2.
