СТГ-1-2 Аналитприбор
Стационарный сигнализатор СТГ-1-2 применяется для постоянного автоматического мониторинга концентрации горючих газов и оксида углерода в воздухе помещений.
Стационарный сигнализатор СТГ-1-2 применяется для постоянного автоматического мониторинга концентрации горючих газов и оксида углерода в воздухе помещений. При превышении установленных пороговых значений, прибор оповещает об этом свето-звуковой сигнализацией и замыкает реле, тем самым перекрывает подачу газа к газовому оборудованию электромагнитным клапаном.
Прибор диффузионный, без принудительной подачи пробы.

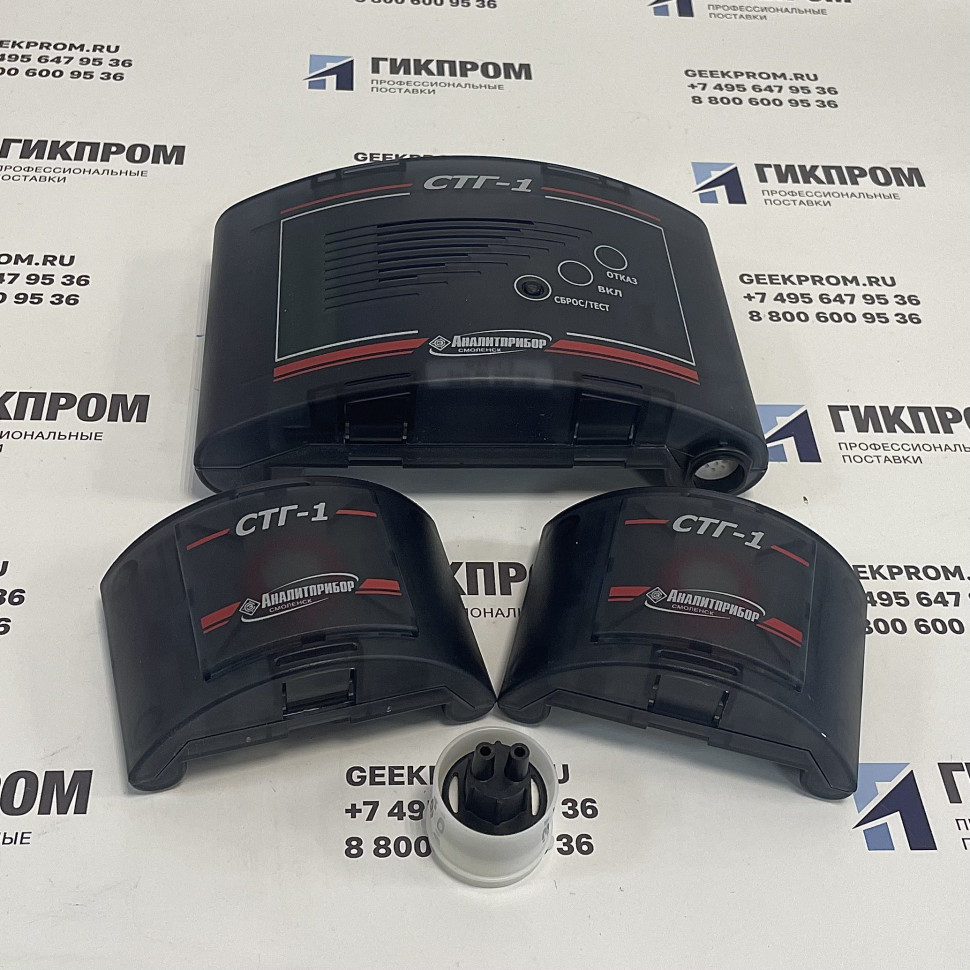

Конструктивно сигнализатор оксида углерода, горючих и токсичных газов СТГ-1-2 состоит из:
|
|
Исполнения
| Наименование и обозначение | Количество датчиков на метан | Наименование старого исполнения (на замену) |
|---|---|---|
| СТГ-1-2 ИБЯЛ.413411.056-01 |
с двумя датчиками на метан (CH4) | СТГ1-2Д10 (в) СТГ1-2Д10 (о) СТГ1-2Д20 (в) СТГ1-2Д20 (о) |
На лицевой панели БД и БКС расположен встроенный индикатор зеленого цвета «ВКЛ» (позволяет визуализировать режим устройства "включено и работает нормально"), индикаторы красного цвета «ГАЗ» (позволяют видеть концентрацию превышения установленного порога срабатывания), индикатор желтого цвета «ОТКАЗ» (позволяет определить ошибку в работе, возможный обрыв линии связи между группой БД и БКС). Также на лицевой панели БКС установлена кнопка отключения исполнительных устройств «СБРОС».
Особенности сигнализатора СТГ-1-2 оксида углерода и горючих газов
- наличие "сухих" контактов реле для включения/отключения внешних устройств: вентиляция помещения, лампа, сирена;
- функция самодиагностики: выявление неправильного подключения блока датчика, обрыва или короткого замыкания на линии между блоками БД и БКС;
- световая и звуковая сигнализация;
- наличие кнопки «ТЕСТ» для проверки системы на срабатывание без применения поверочных газовых смесей;
- возможность соединять приборы в шлейф и подключать их к блокам пожарной или охранной сигнализации;
- выходной сигнал напряжения постоянного тока от 0,4 до 2,0 В для наблюдения метрологических характеристик сигнализаторов;
- простое подключение с помощью клеммных соединений;
- функция автокалибровки нуля при включении или раз в 14 дней.
Достоинства сигнализатора оксида углерода и горючих газов СТГ-1-2
- современный дизайн корпуса сигнализатора, не уступающий иностранным аналогам;
- расширеный температурный диапазон от -10 до +50 С;
- возможность настройки порога сигнализации - 10 или 20% НКПР самим пользователем;
- функция тестирования системы без газовых смесей;
- "сухие" контакты реле до 5А, 220В;
- подключение с помощью клеммных соединений;
- срок службы чувствительного элемента на горючие газы до 5 лет.
Область применения СТГ-1-2
- Котельные газовые промышленные
- Жилищно-коммунальное хозяйство
- Котельные в частных домах
- Административные здания и помещения
- другие производственные и жилые помещения
Вместе с сигнализатором СТГ-1-2 обычно приобретают:
- клапаны электромагнитные КЭГ-9720 ИБЯЛ.685181.001
- ТХД для ремонта выработовшего свой ресурс;
- ЭХД для ремонта выработовшего свой ресурс;
- баллоны с ПГС для проверки/поверки;
- ВТР - вентиль точной регулировки
- индикатор расхода
- диспетчерский пульт ДИСП .
Датчики (сенсоры) для ремонта СТГ-1-2
| Наименование | Измеряемый газ | Применимость |
|---|---|---|
| Ячейка электрохимическая в упаковке ИБЯЛ.305649.035-83 (418425.035-105) |
CO (углерод оксид) |
СОУ-1, СТГ-1-1, СТГ-1-2 (выпуск после 08.2011. Плата с микросхемой) |
| Ячейка электрохимическая в упаковке ИБЯЛ.305649.035-40 (418425.035-40) | CO (углерод оксид) |
СОУ-1, СТГ-1-1, СТГ-1-2 (Выпуск строго до 08.2011. Плата без микросхемы) |
Мы предлагаем для поставки стационарные газоанализаторы бытовые сигнализаторы. СТГ-1-2 Аналитприбор, артикул ИБЯЛ.413411.056-01 по цене 32 500 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
Технические характеристики
| Характеристики СТГ-1 | Значения |
|---|---|
| Количество датчиков сигнализатора СТГ-1: по горючему газу (выносные): СТГ-1-1 СТГ-1-2 по оксиду углерода (СО) (встроенный) |
1 2 1 |
| Диапазон сигнальных концентраций сигнализаторов по каналу горючих газов, % НКПР: при установленном значении порога сигнализации АВАРИЙНАЯ-СН, равном 10 %НКПР, при установленном значении порога сигнализации АВАРИЙНАЯ-СН, равном 20 % НКПР |
от 5 до 19 от 15 до 31 |
| Время срабатывания сигнализации сигнализатора СТГ-1, с, не более по горючему газу по оксиду углерода (СО) |
15 45 |
| Номинальное время установления сигнала на выходе «КОНТРОЛЬ» Т0,9ном, с | 60 |
| Время прогрева сигнализатора СТГ-1, мин, не более: по каналу горючих газов, по каналу оксида углерода |
5 60 |
| Срабатывание "сухих" контактов реле при достижении пороговых концентраций: - 1-й порог (по СО) - 2-й порог (по СО) - авария (по горючим газам) |
одна группа 30 В; 2,5 А одна группа 220 В; 5 А одна группа |
| Индикация СТГ-1 | звуковая общая, световая раздельная |
| Уровень звукового давления, создаваемого звуковой сигнализацией сигнализатора, не менее, дБ, на расстоянии 1 м от сигнализатора по оси акустического излучателя | 70 |
| Степень пылевлагозащиты сигнализатора СТГ-1 | IP30 |
| Длина кабеля связи между сигнализатором и датчиком по горючему газу | до 200 м, сечение жилы 0,75 мм |
| Напряжение питания сигнализатора СТГ-1, В | от 130 до 253, 50 Гц |
| Мощность, потребляемая сигнализаторами СТГ-1, не более | 10 В·А |
| Габаритные размеры сигнализатора СТГ-1, мм, не более - блок датчика (БД) - блок кoнтрoля и сигнализации (БКС) |
70х110х50 195х120х65 |
| Масса сигнализатора СТГ-1, кг, не более - блок датчика (БД) - (БКС) |
0,5 1,0 |
| Средняя наработка на отказ сигнализаторов в условиях эксплуатации в помещениях, не менее (при этом допускается замена ЭХД (ТХД), выработавших свой ресурс) | 30000 |
| гарантийный срок эксплуатации, мес., не менее - сигнализатор СТГ-1 - датчик на СО, датчик на СН4 |
18 12 |
| Срок службы, лет, не менее - блок сигнализатора СТГ1-2 - блок датчика на СО, датчик на СН4 |
10 5 |
| Условия эксплуатации газосигнализаторов СТГ-1 | |
| Температура окружающей среды | от -10 до +50°С |
| Относительная влажность воздуха: - БКС - блок датчиков |
от 30 до 95 % при температуре 30°С от 30 до 95 % при температуре 40°С |
| Атмосферное давление | от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.) |
Метрологические характеристики
| Характеристика сигнализаторов оксида углерода и горючих газов СТГ-1-2 | Значение |
|---|---|
| Канал оксида углерода (СО) | |
| Диапазон измерений | от 0 до 200 мг/м3 |
| Диапазон показаний | от 0 до 250 |
| Порог сигнализации ПОРОГ 1-CO | 20 мг/м3 |
| Порог сигнализации ПОРОГ 2-CO | 100 мг/м3 |
| Канал горючих газов | |
| Порог сигнализации ПОРОГ-CH | 10 или 20 %НКПР |
|
Примечания: 1. Поверочным компонентом сигнализаторов по каналу горючих газов является метан (CH4). 2. Согласно ГОСТ Р 51330.19-99, 100 % НКПР соответствует объемной доли метана 4,40 %. 3. Допускается по заказу потребителя установка значений порогов блока сигнализации, отличных от указанных. |
|
Комплект поставки
- Сигнализатор оксида углерода и горючих газов многоканальный СТГ-1-2 (датчик БКС - 1 шт, датчики БД СН - 2 шт)
- Комплект ЗИП.
- Техническая документация.
Скачать
- Свидетельство официального дилера ФГУП СПО Аналитприбор.pdf
- Методика поверки на СТГ-1.rar
- Внешний вид блоков БКС и БД (чертёж) для СТГ-1-2.pdf
- Методика поверки СТГ-1-2.pdf
- Монтажные чертежи на сигнализаторы СТГ-1.pdf
- Перечень ЗИП к СТГ-1-2.pdf
- Технические характеристики сигнализатора СТГ-1-2.pdf
- Типы средств измерений сигнализатора СТГ-1-2.pdf
- Руководство по эксплуатации СТГ-1-2.pdf
