Сигнализатор СОУ1 (СОУ-1) ИБЯЛ.413534.011

сертификат

Сигнализатор СОУ-1 - один из самых распространенных инструментов контроля оксида углерода в воздухе рабочей зоны в производственном помещении, промышленном объекте, зонах парковки, в газовых и твердотопливных котельных. Он предназначен для автоматического оповещения о превышении порога по газовой концентрации опасного уровня оксида углерода в воздухе, что может предотвратить серьезные последствия для здоровья человека.

СОУ1 оснащен чувствительным датчиком, который быстро реагирует на присутствие оксида углeрoдa (co) и активирует сигнализацию формируя управляющий сигнал для включения-отключения исполнительных устройств "сухими" контактами реле. Устройство также имеет в наличии встроенный звуковой и световой индикаторы, которые помогут вам быстро определить наличие опасности. Способ отбора пробы без насоса (диффузионный).

Сигнализатор оксида углерода СОУ-1 прост в использовании и установке. Он подключается к электросети и может быть установлен на стене или на столе. Газовый прибор также имеет функцию автоматического тестирования, которая позволяет проверять работоспособность датчика и сигнализации.

Рабочие параметры функциональности сигнализатора загазованности СОУ-1

Принципиально сигнализатор оксида углерода - это упрощенный вид гaзоaнaлизaтoрa. У сигнализатора СОУ-1 отсутствует дисплей и возможность отображать текущую концентрацию целевого гaзa. Сигнализатор лишь уведомляет пользователя о превышении концентрацией порогового значения, одновременно с этим коммутируются внешние цепи одной группой замкнутых и разомкнутых "сухих" контактов реле для автоматического вкл/откл. различных исполнительных устройств. В данном случае установлено 2 порога:

• 1-й порог - 20 мг/м3 (Предупредительный)
• 2-й порог - 100 мг/м3 (Аварийный)

Особенности СОУ1

Помимо свето-звуковой сигнализации, сигнализаторы загазованности обладают способностью подавать напряжение (включать/отключать) на внешние устройства, путем замыкания сухих контактов (реле) с повышенной нагрузочной способностью. Это может быть, например, система вентиляции, внешняя сирена или сигнальная лампа. Также они могут объединяться последовательно в целые системы с выводом единого сигнала на диспетчерский пульт ДИСП или к подобным устройствам. Так делают на больших объектах, когда много точек контроля. Сигнализаторы работают в системе и при срабатывании одного, поступает уведомление на диспетчерский пульт и/или включается например система приточной вентиляции.

Непосредственно само измерение концентрации производится с помощью встроенного электрохимического сенсора. Электрохимический метод измерения практически единственно возможный, применяемый для измерения окиси углерода. Сенсор ЭХЯ достаточно недорого стоит и обладает продолжительным сроком службы. Обычно это от 3 до 5 лет, при щадящих условиях работы.

Назначение продукции ИБЯЛ.413534.011

СОУ-1 используется также для проверки эффективности работы системы вентиляции в помещении. Если вентиляция не обеспечивает достаточного притока свежего воздуха, уровень газовых смесей оксида углерода (co) может повышаться, что может привести к отравлению выделением угарного гaза.

Устройство имеет компактный размер и легко устанавливается на стене или другой вертикальной поверхности. Питание осуществляется от общей сети. Подключение - через клеммную коробку.

Важно учитывать, что использование СОУ-1 не заменяет регулярного технического обслуживания газового оборудования и механической проверки дымоходов на оксид углерода. Рекомендуется проводить данные процедуры квалифицированными сотрудниками со специальным инструментом не реже одного раза в год для обеспечения безопасности и предотвращения возможных аварий.

Области применения прибора

• сектор ЖКХ (жилищно-коммунальное хозяйство),
• объекты, на которых располагаются котельные (газовые и твердотопливные),
• на АЗС (автозаправочных станциях),
• в колодцах, коллекторах
• в шахтах,
• в крытых гаражах, автостоянках,
• на прочих объектах, где потенциально присутствует вероятность скопления газовых смесей оксида углерода (CO).

Базовая информация о СОУ-1 ИБЯЛ.413534.011

• Принцип измерения - электрохимический (встроенный сенсор)
• Забор пробы осуществляется диффузионно (без принудительной подачи пробы)
• Тип сигнализатора загазованности - стационарный с постоянным питанием от сети
• Межповерочный интервал прибора - 1 год

Достоинства сигнализатора СОУ-1

• "Сухие" контакты (реле), с помощью которых аппарат может подавать питание на внешние устройства, тем самым управлять ими, это может быть вентиляция, звуковая сирена, световое табло и другие устройства исполнительного типа (в т. ч. электромагнитные клапаны).
• Возможность соединять в шлейф совместно с газосигнализаторами СТГ-1 и СГГ-6М, либо подключать их к пожарной / охранной сигнализации.
• Возможность самостоятельной установки режимов функциональности после включения — переход в авторежиме в рабочее положение с открытием сетевого клапана — «о» либо включение сигнализации с открытием сетевого клапана после включения кнопки «сброс» — «в».
• Небольшие габариты и вес.
• Простейшее управление и монтаж.
• Современный дизайн корпуса, способный отлично вписаться в любой дизайн помещения.
• Низкая стоимость.
• Поверка

Устройство сигнализатора оксида углерода СОУ-1

1. электромеханический сенсор ЭХД;
2. информационная табличка;
3. жёлтый индикатор «ОТКАЗ» (сигнализация об аварии, обрыве цепи);
4. зелёный светодиод «ВКЛ» (сигнализация о включении, нормальной работе);
5. кнопка отключения исполнительных устройств «СБРОС/ТЕСТ» (она же - кнопка тестирования дивайса и запорной арматуры, позволяющая проверять работоспособность без применения газовых смесей)
6. красный светодиод «ГАЗ» (сигнализация о превышении установленного порога по концентрации);
7. клеммные контакты (реле);
8. зуммер - звуковой извещатель;
9. защитная крышка с пломбой ОТК завода-изготовителя;
10. светодиоды режимов меню К1 и К2;
11. кнопки для градуировки «Р», «В», «<», «>»

Режимы работы сигнализатора СОУ-1

Монтажный чертеж СОУ-1

Схема соединения сигнализаторов в шлейф

Установка СОУ-1 в жилом помещении

Установка СОУ-1 в котельной

1. Монтаж: крепрение производится к стене или другой вертикальной поверхности.
2. Подключение: СОУ-1 подключается к электрической сети с помощью сетевого кабеля, входящего в комплект поставки.
3. Настройка: после подключения необходимо настроить аппарат на нужную чувствительность и время срабатывания порога.
4. Проверка работоспособности: после установки СОУ-1 и настройки характеристик порога по концентрации необходимо провести проверку, произвести включение создав условия, которые позволят ему сработать для выявления концентрации опасного уровня двуокиси углерода (например, зажечь газовую плиту или горелку).

Установка сигнализотора СОУ1 в непосредственной близости от прямых источников тепла категорически запрещена!

Возможный состав системы:

• Сигнализатор оксида углерода СОУ-1 ИБЯЛ.413534.011.

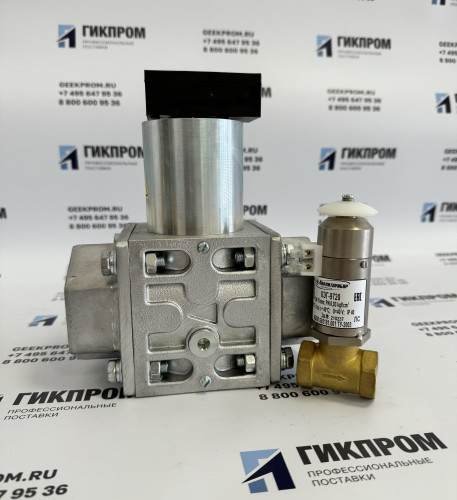

• Клапаны КЭГ 9720 ИБЯЛ.685181.001 -11 (DN 65, Р=0,1МПа), -12 (DN 65, Р=0,4МПа), -13 (DN 80, Р=0,1МПа), -14 (DN 80, Р=0,4МПа) -220В.
• Пульт Диспетчерский ДИСП (для приема сигналов "АВАРИЯ", выдачи свето-звуковой сигнализации с одновременным переключением "сухих" контактов реле) ИБЯЛ.465213.003.

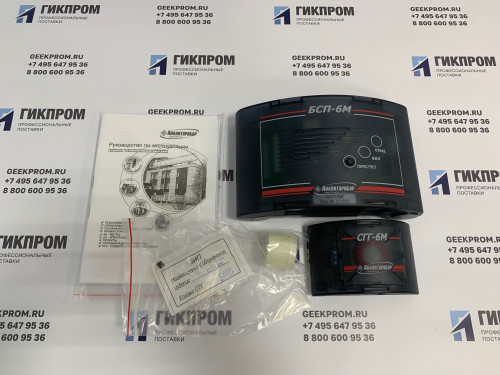

• Сигнализатор горючих газов СГГ-6М.

Рекомендованный тип кабеля:

• ПВС 3х0,5 ГОСТ 7399-97;
• ШВВП 3х0,25 ГОСТ 7399-97;
• ШВЛ 3х0,75 ГОСТ 7399-97.

Дополнительно к СОУ-1 обычно приобретают:

• Диспетчерский пульт ДИСП
• Клапаны КЭГ 9720
• Сигнализатор загазованности СГГ-6М
• Термозапорный клапан КТЗ

Датчики (сенсоры) для ремонта СОУ-1 ИБЯЛ.413534.011

	Наименование/Применимость	Измеряемый гaз

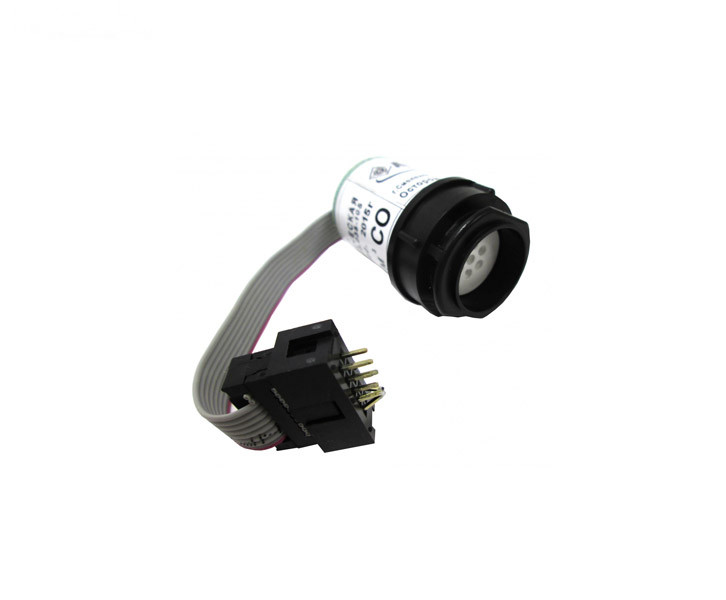

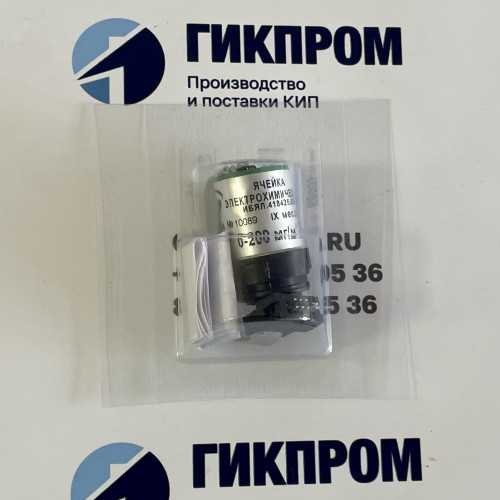

	Ячейка электрохимическая в упаковке для сигнализаторов СОУ-1, СТГ-1-1, СТГ-1-2 ИБЯЛ.305649.035-83 (ИБЯЛ.418425.035-105) (выпуск после 08.2011. Плата с микросхемой)	CO (углерод оксид)

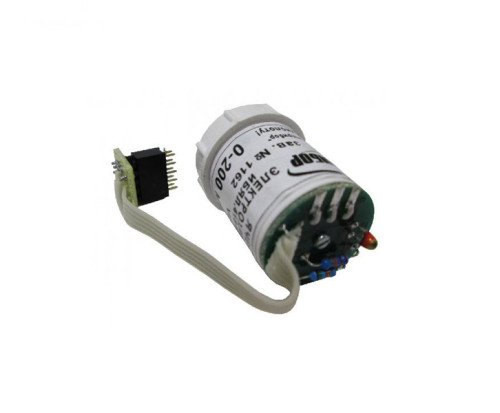

	Ячейка электрохимическая в упаковке для сигнализаторов СОУ-1, СТГ-1-1, СТГ-1-2 ИБЯЛ.305649.035-40 (Выпуск строго до 08.2011. Плата без микросхемы)	CO (углерод оксид)

Перечень поверочных газовых смесей для поверки и калибровки сигнализатора СОУ-1

Мы предлагаем для поставки стационарные газоанализаторы бытовые сигнализаторы. Сигнализатор СОУ1 (СОУ-1) ИБЯЛ.413534.011, артикул ИБЯЛ.413534.011 по цене 16 500 руб. имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36.
