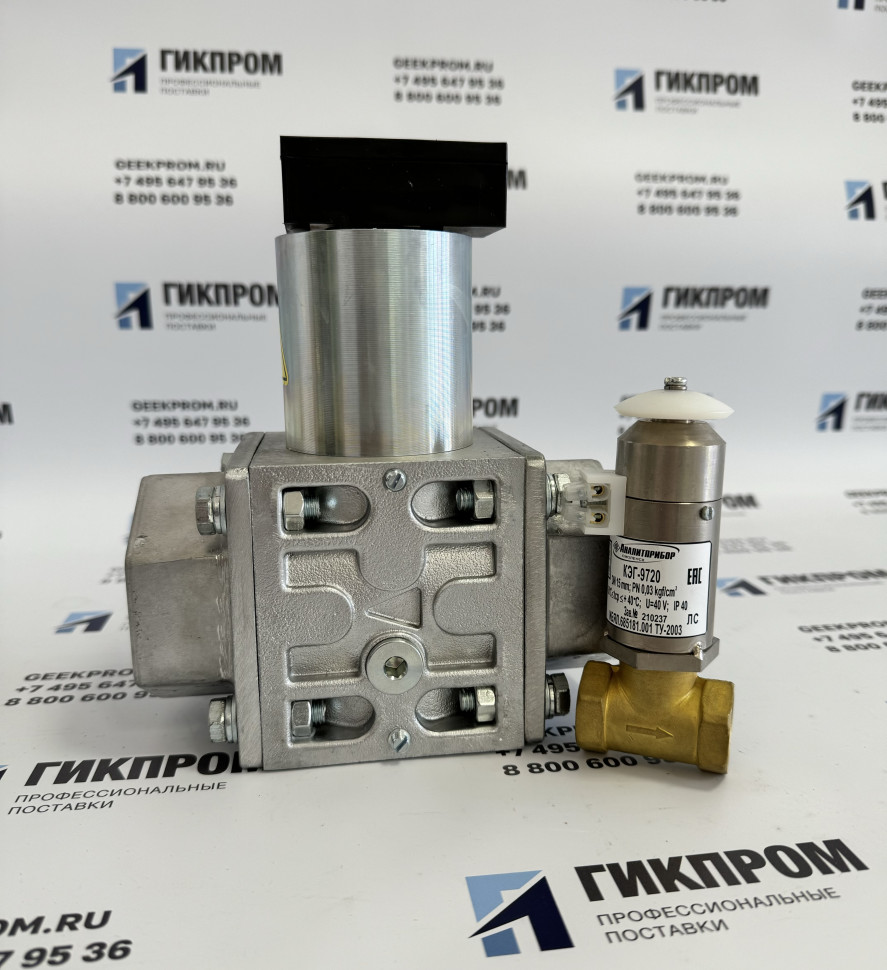

Клапаны КЭГ-9720 Ду 20 (DN 3/4) 40В и 220В ИБЯЛ.685181.001-01 (-09)
Лучшая цена на рынке!
Всегда в наличии!
Склад - Москва, Доставка - по всей России.
|
|
Всегда в наличии сигнализаторы СТГ-1-1, СТГ-1-2, СОУ1, СГГ-6М и клапаны электромагнитные КЭГ-9720 всех диаметров.
За консультацией и помощью в выборе приборов обращайтесь к специалистам отдела продаж:
info@geekprom.ru
+7 800 600 95 36 (бесплатный по РФ)
+7 495 647 95 36 (многоканальный)
Клапаны электромагнитные газовые КЭГ-9720 используются в качестве исполнительного запорного устройства на газопроводах. КЭГ-9720 как правило используются совместно с сигнализаторами ФГУП СПО АНАЛИТПРИБОР: СГГ-6М, СОУ-1, СТГ-1-1 и СТГ-1-2.
Клапан КЭГ-9720 Ду 20 (DN 3/4) бывает двух видов:
КЭГ-9720 Ду 20 40В (нормально-открытый) - применяется как правило в частных домах, квартирах
КЭГ-9720 Ду 20 220В (нормально-закрытый) - как правило применяется в промышленных и производственных котельных
Устройство клапанов
| Нормально-открытый клапан Ду 20 40В |
Нормально-закрытый клапан Ду 20 220В |
|---|---|
 |
 |
Схематичное изображение клапана КЭГ-9720 40В Ду 20 мм |
Схематичное изображение КЭГ-9720 220В Ду 20 мм  |
Монтаж клапана
Мы предлагаем для поставки стационарные газоанализаторы бытовые сигнализаторы. Клапаны КЭГ-9720 Ду 20 (DN 3/4) 40В и 220В ИБЯЛ.685181.001-01 (-09), артикул ИБЯЛ.685181.001-01 по цене 4 800 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
Технические характеристики
| Характеристики | Значения | Примечание |
|---|---|---|
| Условный проход Ду, мм | 20;25;32; 40;50;65;80 |
|
| Время открытия/закрытия, с | 1 | |
| Диапазон давлений, МПа | 0 – 0,4 0 – 0,1 |
Ду=20;25;65;80 мм Ду=32;40;50;65;80 мм |
| Частота включения, 1/час | 1000 300 |
Ду= 20; 25; 32; 40; 50 мм Ду= 65;80 мм |
| Объемный расход, м3/ч (по воздуху): | ||
| для Ду= 20 мм | 3,6 | при Рвх= 0,4 МПа |
| для Ду= 25 мм | 4,9 | при перепаде ΔР=0,01МПа |
| для Ду= 32 мм | 160 | при перепаде ΔР=0,01МПа |
| для Ду= 40 мм | 180 | при Рвх= 0,1 МПа |
| для Ду= 50 мм | 200 | |
| для Ду= 65 мм | 250 | при перепаде 0,0076 МПа |
| для Ду= 80 мм | 440 | |
| Напряжение питания, В | 220 | 50 Гц; |
| Потребляемая мощность, ВА | 35 75 90 |
Ду= 20;25;32;40;50 мм Ду= 65 мм Ду= 80 мм |
| Степень защиты | IP 65 IP 40 |
Ду= 65; 80 Ду= 20; 25; 32; 40; 50 |
| Температура окружающей среды, оС | -30 ÷ +40 |
Комплект поставки
| Oбозначение | Haимeнование | Koл-во | Пpимeчaния |
|---|---|---|---|
|
ИБЯЛ.685181.001 |
Kлапан элeктромагнитый KЭГ 9720, DN15,PN0,03, G 1/2 – B, 40 B |
1шт. |
Coглacнo зaкaзy |
|
ИБЯЛ.685181.001-01 |
Kлапан элeктромагнитый KЭГ 9720, DN20,PN0,03, G 3/4 – B, 40 B |
||
|
ИБЯЛ.685181.001-02 |
Kлапан элeктромагнитый KЭГ 9720, DN25, PN0,03, G 1 – B, 40 B |
||
|
ИБЯЛ.685181.001-21 |
Kлапан элeктромагнитый KЭГ 9720, DN32,PN0,03, G 1 1/4 – B, 40 B |
||
|
ИБЯЛ.685181.001ПC |
Инструкция по эксплуатации |
1экз. |
