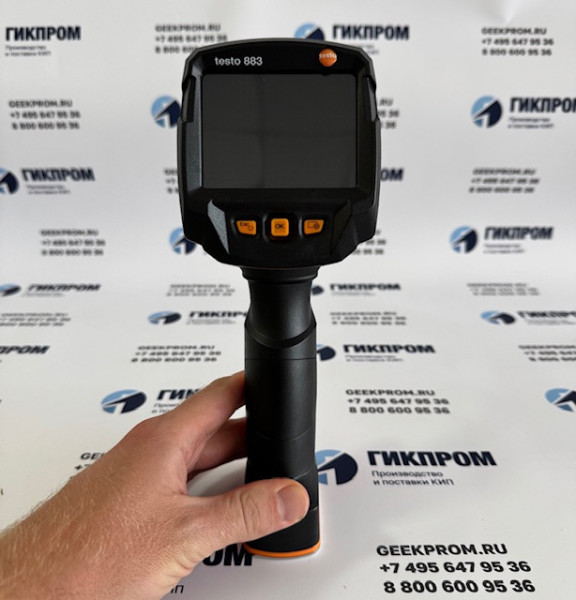

Поверка тепловизоров TESTO, FLUKE, UNI-T, GUIDE, CEM

Зачем нужна поверка тепловизору

Поверка тепловизора — обязательная процедура для приборов, используемых в сферах государственного регулирования обеспечения единства измерений (ГРОЕИ). Она подтверждает, что прибор работает с допустимой погрешностью и его показания можно использовать в официальной документации и экспертных заключениях.

Без регулярной поверки прибор постепенно теряет точность из‑за естественного износа и возможных сбоев калибровки.

Периодичность поверки тепловизора

Стандартный межповерочный интервал для данного типа оборудования — 1 год. Процедура поверки у компании ГИКПРОМ (ООО "ГП") занимает 3-5 рабочих дней.

Внеочередная поверка проводится до окончания межповерочного периода в случаях:

• появились подозрения на высокую погрешность данных;
• нарушены условия хранения;
• эксплуатация в недопустимых температурных диапазонах;
• сильная механическая встряска (даже без видимых повреждений);
• после капитального ремонта.

Первичная поверка требуется после ремонта или при вводе нового прибора в эксплуатацию — она равнозначна заводской.

Этапы поверки

1. Внешний осмотр:
   • проверка комплектности и маркировки по ЭД;
   • контроль отсутствия повреждений, влияющих на метрологические характеристики;
   • соответствие требованиям безопасности из ТУ.
2. Проверка электрической прочности изоляции (для новых или отремонтированных приборов):
   • испытание на пробойной установке УПУ‑1М;
   • выдержка под испытательным напряжением 1 минуту;
   • плавное снижение напряжения до нуля.
3. Проверка сопротивления изоляции:
   • измерение мегомметром М1101М;
   • минимальное допустимое значение — 20 МОм.
4. Опробование:
   • включение и проверка работоспособности по ЭД;
   • тестирование всех режимов измерения.
5. Определение угла поля зрения:
   • использование тепловой миры с метками и эталонного излучателя;
   • измерение линейных размеров поля зрения (А — по горизонтали, В — по вертикали);
   • расчёт углов φx (горизонтальный) и φy (вертикальный) по формулам:

     φx=RA,φy=RB,

     где $R$ — расстояние от входного окна тепловизора до миры (мм).

6. Определение разрешения в горизонтальном направлении:
   • применение тепловой миры с переменной щелью;
   • установка температурного режима излучателя на 10–12 °C выше окружающей среды;
   • фиксация ширины щели a0 (мм), при которой показания уменьшаются вдвое;
   • расчёт углового размера щели α0 (рад):

     α0=Ra0,

     где $R$ — расстояние от входного окна до миры (мм).

7. Проверка диапазона и погрешности измерений:
   • использование эталонного протяжённого излучателя;
   • измерения на трёх точках диапазона (нижняя, средняя, верхняя границы);
   • не менее 10 замеров для каждой точки;
   • расчёт среднего арифметического значения температуры Tср:

     Tср=n1i=1∑nTi,

     где Ti — i‑й результат измерения (°C), $n$ — число измерений;

   • определение суммарной погрешности $\Delta$ (в °C).
8. Определение порога температурной чувствительности:
   • установка температуры излучателя (например, 30 °C);
   • запись двух термограмм с малым интервалом;
   • расчёт разности температур Δtij для каждого элемента разложения:

     Δtij=tij(1)−tij(2),

     где tij(1) и tij(2) — температуры элемента с координатами $(i,j)$ на первой и второй термограммах (°C).

Используемое оборудование

Для поверки применяют:

• эталонные источники излучения государственного образца;
• тепловые миры (с метками и переменной щелью);
• пробойную установку УПУ‑1М;
• мегомметр М1101М;
• эталонный протяжённый излучатель.

Оформление результатов

1. Положительный результат:
   • внесение данных в реестр ФГИС «Аршин» (обязательно);
   • выдача свидетельства о поверке (по запросу);
   • указание в документе:
     • диапазона измерения температур;
     • погрешности измерений;
     • разрешения в горизонтальном направлении;
     • углов поля зрения (φx, φy).
2. Отрицательный результат:
   • выдача извещения о непригодности;
   • указание причин (например, превышение погрешности, несоответствие углов поля зрения).

Требования к персоналу

Поверку проводят аттестованные поверители в области:

• пирометрии;
• радиометрии инфракрасного излучения.

Важные условия

При поверке соблюдают:

• требования безопасности из ТУ на прибор и ГОСТ 12.2.007.9;
• условия по ГОСТ 8.395 и ЭД на конкретный тепловизор;
• отсутствие внешних воздействий (удары, вибрации, ЭМ‑поля, коррозионные газы).

Широкое применение тепловизоров началось совсем недавно: после 2020 года. Прежде всего это связано с существенным снижение стоимости на тепловизоры ввиду научно-технического прогресса.

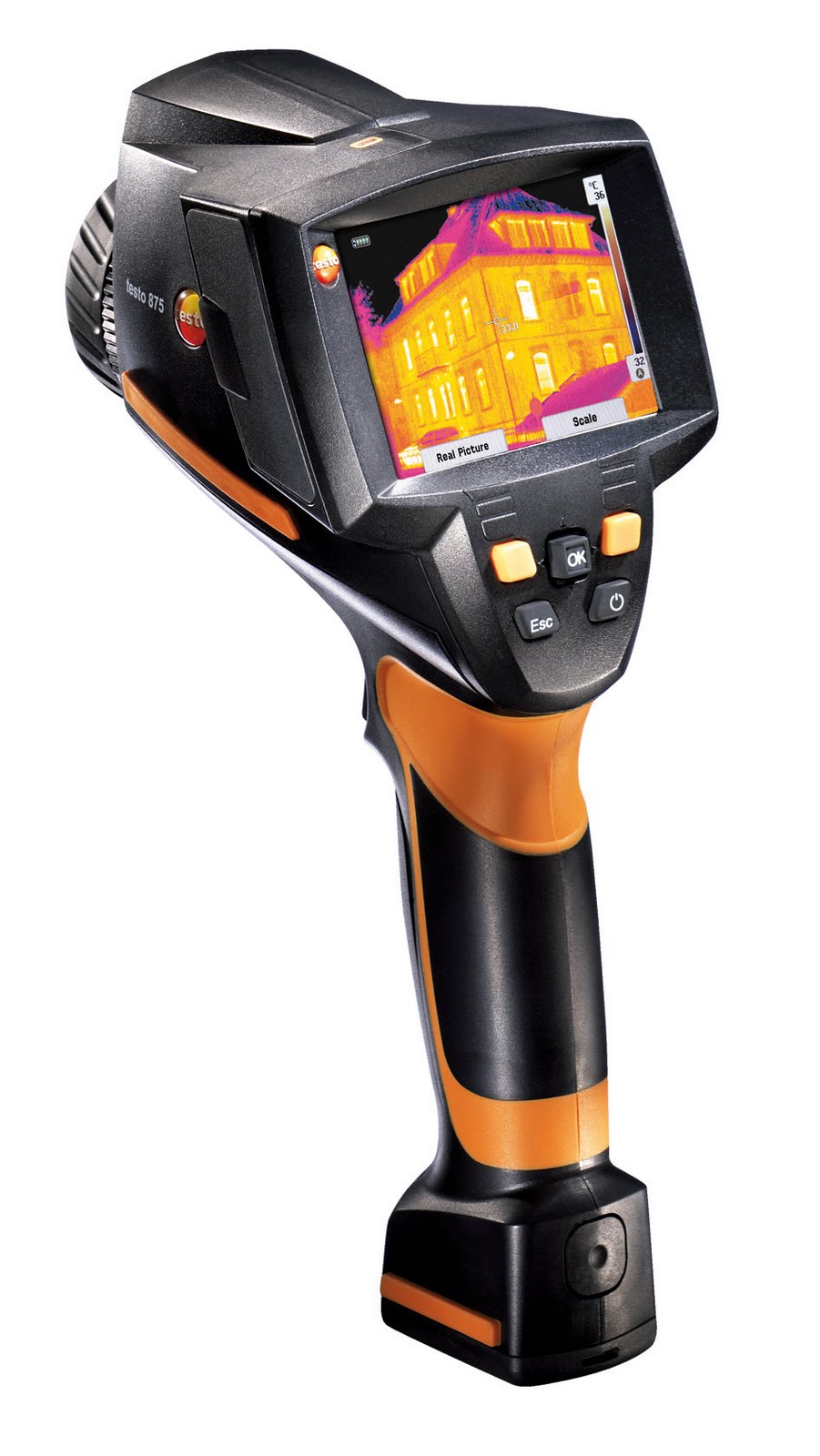

Тепловизор — прибор, фиксирующий инфракрасное (тепловое) излучение объектов и преобразующий его в видимое изображение (термограмму). На термограмме температурные различия отображаются цветовым градиентом: тёплые зоны — в красных, жёлтых и оранжевых оттенках, холодные — в синих и чёрных.

Основные сферы применения

1. Строительство и энергоаудит
   • выявление мест утечки тепла в стенах, окнах, кровле;
   • проверка качества утеплителя и герметизации;
   • диагностика систем отопления;
   • обнаружение протечек и скрытых дефектов;
   • контроль энергоэффективности зданий после строительства/ремонта;
   • выявление зон проникновения влаги (профилактика плесени).
2. Промышленность
   • тепловизионный контроль оборудования (станки, турбины, компрессоры, генераторы, насосы);
   • обнаружение перегретых участков — ранняя диагностика неисправностей;
   • контроль заполнения резервуаров;
   • мониторинг солнечных батарей (выявление неисправных участков);
   • диагностика трубопроводов и трасс (поиск утечек теплоносителя).
3. Энергетика
   • обследование контактных соединений проводки;
   • контроль бойлеров, радиаторов, теплообменников;
   • обнаружение воздушных пробок в отопительных системах;
   • выявление перегретых участков электросети;
   • мониторинг труб и водогрейных котлов (профилактика аварий).
4. Химическая и нефтегазовая промышленность
   • контроль температуры и состояния трубопроводов;
   • выявление утечек нефтепродуктов и газа;
   • диагностика оборудования химических предприятий;
   • обнаружение повреждений изоляции.
5. Медицина
   • диагностика воспалительных процессов и опухолей (по изменению температуры);
   • мониторинг состояния пациентов в реанимациях;
   • массовый температурный контроль в людных местах (аэропорты, вокзалы).
6. Безопасность и охрана
   • видеонаблюдение в полной темноте;
   • охрана периметров объектов;
   • обнаружение нарушителей в условиях плохой видимости;
   • поиск людей в чрезвычайных ситуациях (лавины, пожары, ДТП).
7. Охота и наблюдение за природой
   • обнаружение животных в темноте, густом лесу;
   • наблюдение без нарушения естественной среды обитания.
8. Транспорт и автодиагностика
   • проверка систем охлаждения и торможения;
   • выявление перегрева узлов и агрегатов;
   • диагностика электрооборудования.
9. Наука и исследования
   • изучение теплообмена в материалах и системах;
   • измерение температуры, давления, влажности в экстремальных условиях;
   • тестирование новых материалов и технологий.
10. Бытовое применение
    • поиск теплопотерь в квартире/доме;
    • проверка работы систем отопления;
    • диагностика электроприборов и проводки.
