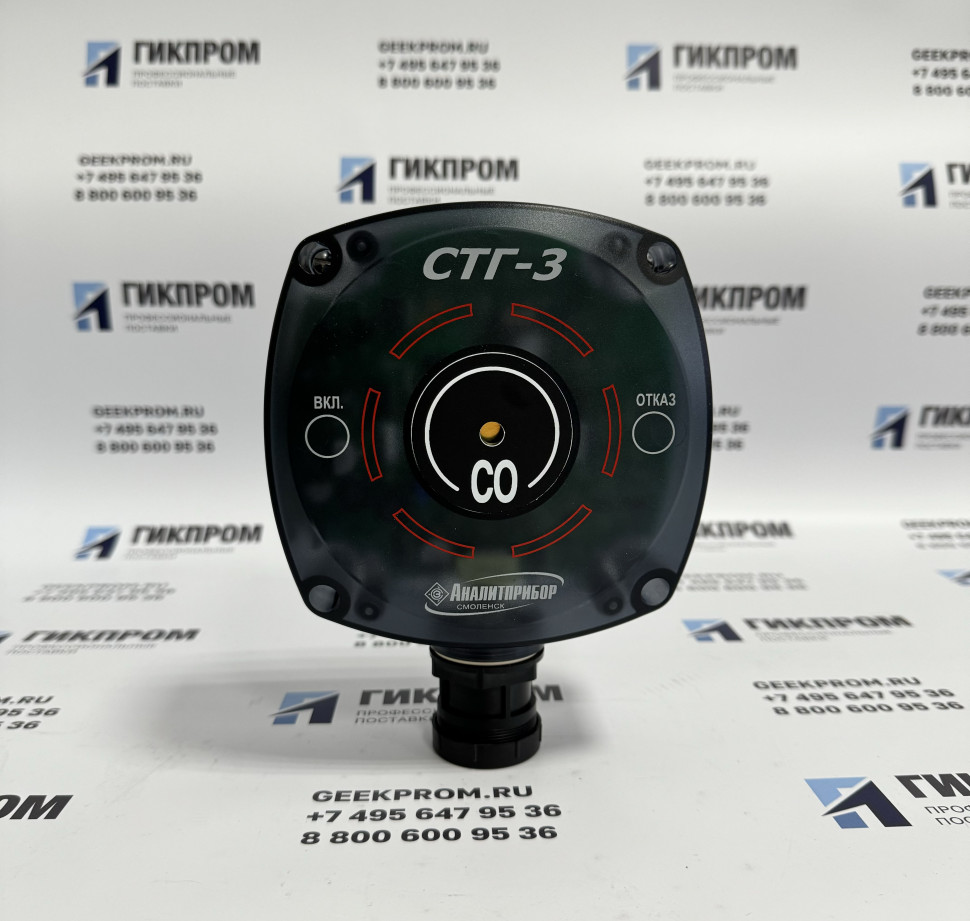

Сигнализаторы СТГ-3 и СТГ-3-И ИБЯЛ.413411.051
Официальный дилер!
Лучшая цена на рынке!
Всегда в наличии!
Склад - Москва, Доставка - по всей России.
Лучшая цена на рынке!
Всегда в наличии!
Склад - Москва, Доставка - по всей России.
 |
ООО "ГИКПРОМ" является официальным дилером ФГУП "СПО "АНАЛИТПРИБОР", г. Смоленск. Имеет все полномочия и возможности для поставки сигнализаторов СТГ-3 и СТГ-3-И на условиях не хуже условий, которые предлагает сам производитель. Всегда в наличии или с минимальным сроком поставки наиболее ходовые модели сигнализаторов СТГ-3 / СТГ-3-И За консультацией и помощью в выборе приборов обращайтесь к специалистам отдела продаж: info@geekprom.ru +7 800 600 95 36 (бесплатный по РФ) +7 495 647 95 36 (многоканальный) |

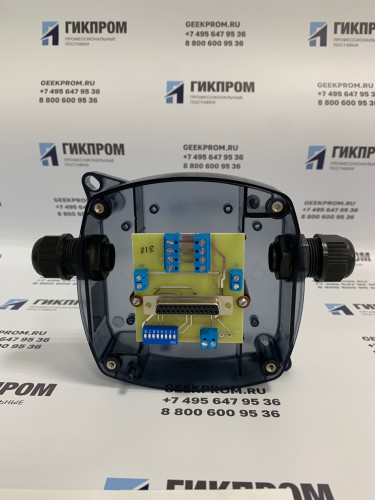

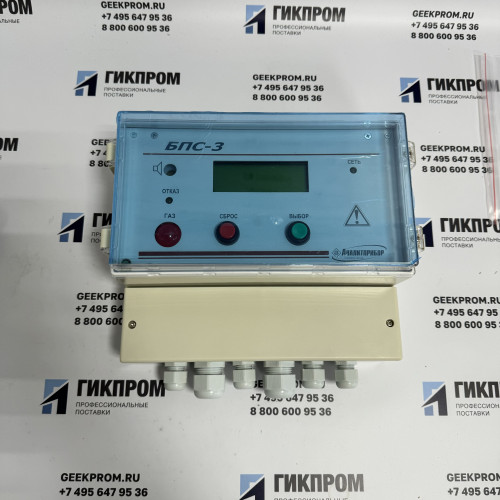

Внимание! Для корректной работы системы сигнализаторов СТГ-3 или СТГ-3-И требуется также приобретать коробки соединительные (по одной на каждый сигнализатор) и блок питания и сигнализации БПС-3 или БПС-3-И (один на систему).
Назначение сигнализаторов
Сигнализаторы СТГ-3 используются для непрерывного контроля концентраций следующих веществ:
- вредных и опасных для жизни веществ (на выбор: CO, H2S, SO2, Cl2, NH3, NO2, HCl);
- горючих газов (метан, пропан, гексан, спирты, бензин, смеси, Ex и т.д.);
- объемной доли кислорода (О2).
Область применения сигнализатора газов СТГ-3 и СТГ-3-И:
- промышленные объекты различного назначения
- комунально-бытовые помещения
- холодильные установки
- гаражи и паркинги
- тоннели, колодцы и коллектора
- водоканалы и т.д.
Тип используемых сенсоров - электрохимический или термохимический.
Способ отбора пробы - диффузионный.
В чем разница между СТГ-3 и СТГ-3-И?
Буква "И" в названии модификации означает адресный тип исполнения. Если упростить, то в системе с датчиками "И" при срабатывании сигнализации, пользователь будет знать какой конкретно датчик сработал. В системе без "И", пользователь будет знать, что "какой-то из датчиков системы сработал".
Достоинства шлейфовых сигнализаторов газов СТГ-3 и СТГ-3М
- Низкая стоимость
- Сокращение длины кабельной линии
- Возможность перепрограммирования пороговых значений
- Замена датчика без прерывания работы всей система
- Соединение датчиков - шлейфовое (4х-проводная или 3х-проводная линия)
- Длина линии - не более 1000 метров
- Свето-звуковая сигнализация
- Степень защиты IP65
- Калибровка датчиков на месте без демонтажа
- 3 года - срок службы
Примеры использования сигнализаторов шлейфовых на CO
 |
Автомобильная парковка в ТЦ "Авиапарк", г. Москва |
Метрологические характеристики сигнализатора СТГ-3
| Наименование модели СТГ-3 | Тип выходного сигнала | Контролируемый компонент | Диапазон измерения, мг/м3 | Порог1, мг/м3 | Порог2, мг/м3 | Участок диапазона измерений | Предел допускаемой основной погрешности | Время срабатывания сигнализации |
|---|---|---|---|---|---|---|---|---|
| СТГ-3-СО СТГ-3-И-СО | для моделей с "-И-" предусмотрен цифровой адресный интерфейс; остальные модели обладают "сухими" контактами реле на каждый из порогов | СО | 0 – 200 | 20 | 100 | 0 – 20 | ± 5 мг/м3 | 30 |
| 20 – 200 | ± 25 % | |||||||
| СТГ-3-И-СО СТГ-3-И-H2S | H2S | 0 – 40 | 10 | 40 | 0 –10 | ± 2 мг/м3 | 30 | |
| 10 – 40 | ± (2+0,25(Свх-10)) мг/м3 | |||||||
| СТГ-3-SO2 СТГ-3-И-SO2 | SO2 | 0 – 20 | 10 | 20 | 0 – 10 | ± 2 мг/м3 | 30 | |
| 10 – 20 | ± (2+0,25(Свх-10)) мг/м3 | |||||||
| СТГ-3-Cl2 СТГ-3-И-Cl2 | Cl2 | 0 – 25 | 1 | 5 | 0 – 1 | ± 0,25 мг/м3 | 30 | |
| 1 – 25 | ± 25 % | |||||||
| СТГ-3-NH3-20 СТГ-3-И-NH3-20 | NH3 | 0 – 20 | 20 | 60 | 0 – 20 | ± 5 мг/м3 | 60 | |
| СТГ-3-NH3-500 СТГ-3-И-NH3-500 | 20 – 500 | - | 500 | 20 – 500 | ± 25 % | |||
| СТГ-3-O2 СТГ-3-И-O2 | O2от -20°С до +50°С | 0 – 30 %об. | 18 %об. | 23%об. | 0 – 30 | ± 0,9 %об. | 30 | |
| СТГ-3-NO2 СТГ-3-И-NO2 | NO2 | 0 – 10 | 2 | 10 | 0 – 2 | ± 0,5 мг/м3 | 30 | |
| 2 – 10 | ± (0,5+0,17(Свх-2)) мг/м3 | |||||||
| СТГ-3-HClСТГ-3-И-HCl | HCl | 5 – 30 | 5 | 25 | 5 – 30 | ± 25 % | 60 | |
| СТГ-3-Ex СТГ-3-И-Eх | Eх | 0 – 50 % НКПР | 10 | 20 | 0 – 50 | 7 |
Схема соединений сигнализаторов СТГ-3 и СТГ-3-И с блоками питания и сигнализации
Схема соединения блока БПС-3 и сигнализатора СТГ-3 (безадресное исполнение) |
Схема соединения блока БПС-3-И и сигнализатора СТГ-3-И (адресное исполнение) |
|---|---|
|
|
Датчики (сенсоры) для ремонта СТГ-3
Мы предлагаем для поставки стационарные газоанализаторы для воздуха рабочей зоны. Сигнализаторы СТГ-3 и СТГ-3-И ИБЯЛ.413411.051, артикул ИБЯЛ.413411.051 по цене 18 600 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
Технические характеристики
| Наименование | Контро-лируемый компонент | Диапазон измерения, мг/м3 | Порог 1, мг/м3 | Порог 2, мг/м3 | Участок диапазона измерений | Предел допускаемой основной погрешности | Время срабатывания сигн-ии, с | Время прогрева, мин |
|---|---|---|---|---|---|---|---|---|
| СТГ-3-СО СТГ-3-И-СО | СО | 0 – 200 | 20 | 100 | 0 – 20 | Dд= ± 5 мг/м3 | 30 | 30 |
| 20 – 200 | dд= ± 25 % | |||||||
| СТГ-3-H2S СТГ-3-И-H2S | H2S | 0 – 40 | 10 | 40 | 0 –10 | Dд= ± 2 мг/м3 | 30 | |
| 10 – 40 | Dд= ± (2+0,25(Свх-10)) мг/м3 | |||||||
| СТГ-3-SO2 СТГ-3-И-SO2 | SO2 | 0 – 20 | 10 | 20 | 0 – 10 | Dд= ± 2 мг/м3 | 30 | |
| 10 – 20 | dд= ± (2+0,25(Свх-10)) мг/м3 | |||||||
| СТГ-3-Cl2 СТГ-3-И-Cl2 | Cl2 | 0 – 25 | 1 | 5 | 0 – 1 | Dд= ± 0,25 мг/м3 | 30 | |
| 1 – 25 | dд= ± 25 % | |||||||
| СТГ-3-NH3-20 СТГ-3-И-NH3-20 | NH3 | 0 – 600 | 20 | 60 | 0 – 600 | Dд= ± 5 мг/м3 | 60 | |
| СТГ-3-NH3-500 СТГ-3-И-NH3-500 | 200 – 2000 | - | 500 | 200 – 2000 | dд= ± 25 % | |||
| СТГ-3-O2 СТГ-3-И-O2 | O2 | 0 – 30 %об | 18 %об | 23%об | 0 – 30 | Dд= ± 0,9 %об. | 30 | |
| СТГ-3-NO2 СТГ-3-И-NO2 | NO2 | 0 – 10 | 2 | 10 | 0 – 2 | Dд= ± 0,5 мг/м3 | 30 | |
| 2 – 10 | Dд= ± 0,5+0,17(Свх-2)) мг/м3 | |||||||
| СТГ-3-HCl СТГ-3-И-HCl | HCl | 5 – 30 | 5 | 5 | 5 – 30 | dд= ± 25 % | 60 | 60 |
| СТГ-3-Eх СТГ-3-И-Eх | Eх | 0 – 50 % НКПР | 10 | 20 | 0 – 50 | Dд= ± 5 %НКПР | 15 | 5 |
Дополнительные технические характеристики
| Характеристики | Значения |
|---|---|
| Напряжение питания | от источника постоянного тока с выходным напряжением 10 до 36В или от блока питания и сигнализации БПС-3, БПС-3-И |
| Потребляемая мощность | СТГ-3-Ех, СТГ-3-И-Ех- 3Вт, остальные 2Вт |
| Способ передачи данных о загазованности | для СТГ-3-И: посредством RS485 (протокол Modbus) для СТГ-3: посредством оптоэлектронного реле на каждый из порогов (40В, 0,2А) |
| Диапазон температуры окружающей среды | От -40 ºС до +50ºС От -20 ºС до +50ºС (для модификаций СТГ-3-О2, СТГ-3-И-О2) |
| Степень защиты от влаги и пыли | IP65 (в сборе с соединительной коробкой) |
| Звуковая сигнализация (только для СТГ-3-И) | 85Дб |
| Габаритные размеры, масса | 200мм*135мм*180мм, 0,8кг |
| Длина линии связи | до 1000м |
| Кабель для монтажа | Для СТГ-3-ХХ: КВВГЭ 4*1,5 (или аналогичный с наружным диаметром от 9 до 14мм) Для СТГ-3-И-ХХ: МКЭШВ 2*2*1,5 (или аналогичный с наружным диаметром от 9 до 14мм) |
| Срок службы датчика | 3 года |
| Межкалибровочный интервал | 6 месяцев |
| Межповерочный интервал | 12 месяцев |
Комплект поставки
- Газосигнализатор СТГ-3
- Комплект ЗИП
- Руководство по эксплуатации и др. документация
- Колпак для поверки
