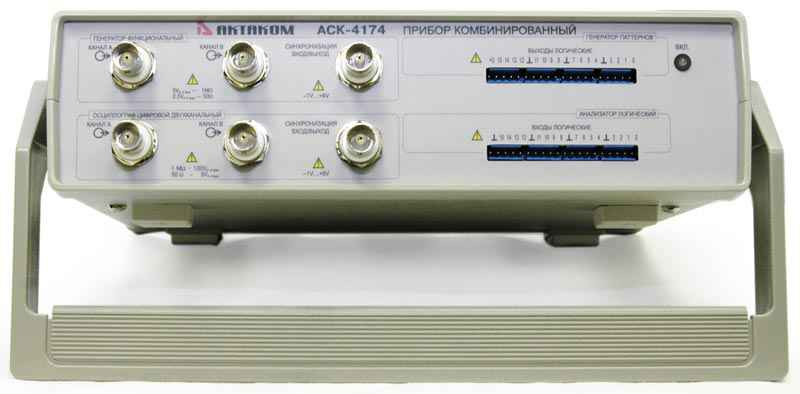

АСК-4174 Прибор комбинированный

Описание комбинированного прибора АСК-4174:

Комбинированный прибор объединяет в себе 4 различных виртуальных прибора (двухканальный цифровой запоминающий USB осциллограф, двухканальный генератор сигналов произвольной формы, 16-канальный логический анализатор, 16-канальный генератор цифровых последовательностей) и предназначен для комплексного исследования многофункциональных аналогово-цифровых электронных устройств.

Обеспечивает наиболее комфортные условия для управления сложными сследованиями под управлением ПК. Позволяет анализировать аналоговые и цифровые сигналы, а также генерировать сигналы произвольной формы с помощью специального редактора и формировать последовательности цифровых сигналов. Модель АСК-4174 имет два интерфейса: USB 1.1 и LAN (10/100BASE-T)

Номер в Госреестре СИ: 40254-08
Гарантийный срок: 25 месяцев

Комбинированный прибор объединяет в себе 4 различных виртуальных прибора (двухканальный цифровой запоминающий осциллограф, двухканальный генератор сигналов произвольной формы, 16-канальный логический анализатор, 16-канальный генератор цифровых последовательностей) и предназначен для комплексного исследования многофункциональных аналогово-цифровых электронных устройств.

Комбинированный прибор обеспечивает наиболее комфортные условия для управления сложными исследованиями под управлением ПК. Позволяет анализировать аналоговые и цифровые сигналы, а также генерировать сигналы произвольной формы с помощью специального редактора и формировать последовательности цифровых сигналов. Модель АСК-4114 имеет интерфейс USB 1.1 для связи с ПК, а модель АСК-4174 имет два интерфейса: USB 1.1 и LAN (10/100BASE-T)

Технические характеристики комбинированного прибора 4 в 1 АСК-4174:

Параметр	Значение
Параметры осциллографа
Частота дискретизации	10 ГГц (стробоскопический режим) частота дискретизации 100 МГц (режим реального времени)
Коэффициент вертикального отклонения	2 мВ/дел...10 В/дел
Частотный диапазон по уровню –3 дБ	0 Гц...100 МГц (DC), 1,2 Гц...100 МГц (AC)
Входное сопротивление	1 МОм или 50 Ом
Максимальное входное напряжение	±50 В (RВХ=1 МОм)
Минимальный период повторения синхронизирующего импульса	20 нс
Минимальная длительность синхронизирующего импульса	10 нс
Диапазон значений коэффициента развертки	10 нс/дел....0,1с/дел (обычный режим)
Параметры логического анализатора
Количество каналов	16 входных каналов
Объем буфера	до 2 Мвыборок на каждый канал
Произвольная регулировка	предзаписи и послезаписи
Частота внутреннего тактирования	2,5 кГц…200 МГц
Частота внешнего тактирования	3 МГц…37,5 МГц (метасинхронный режим)
Синхронный сбор данных	10 Гц ... 25 МГц
Шаг частот дискретизации	1; 2; 5
Установки порогов срабатывания по входам	–1,8...+6,9 В (с дискретностью 100 мВ)
Условия синхронизации	запуск по фронту, запуски по шаблону, запуск «Шаблон ИЛИ Фронт», «Шаблон И Фронт», запуск «Шаблон, ЗАТЕМ Фронт», «Фронт, ЗАТЕМ ШАБЛОН», запуск по длительности в различных комбинациях
Режимы запуска	безусловный, условный, однократный режим, самописец
Параметры генератора
Генерация стандартных форм сигнала	прямоугольный, синус, треугольный, пилообразный, вспышка — 0,02 Гц…10 МГц
Редактор сигналов произвольной формы	встроенный
Запуск	внутренний/внешний
Максимальный размах выходного сигнала	±2,5 В
Минимальное сопротивление нагрузки	50 Ом
Фильтр	встроенный
Длина памяти	128 киловыборок на канал
Параметры генератора цифровых последовательностей
Количество каналов	16 цифровых каналов
Длина памяти на канал	256 кбит
Частота внутреннего тактирования	2 Гц...100 МГц
Частота внешнего тактирования	до 50 МГц
Амплитуда выходного напряжения	1,8...4,3 В шаг 1,2 мВ
Нагрузка выходов цифровых каналов	200 Ом, 20 пФ
Синхронизация	внешняя
Запуск	внешних устройств
Напряжение на входах внешнего тактирования и синхронизации	–1...+6 В
Регулируемые пороги срабатывания	при внешней синхронизации/тактировании
Общие параметры
Питание	~220 В / 50 Гц, 25 Вт
Интерфейс	USB 1.1
Габаритные размеры	260х210х70 мм
Масса	1,3 кг

Комплект поставки АСК-4174:

№	Наименование	Количество
1	Комбинированный прибор 4 в 1 АСК-4174	1
2	Сетевой адаптер	1
3	USB кабель для соединения с ПК	1
4	Набор сигнальных миниклипс (20 проводников с миниклипсами)	1
5	Краткая инструкция	1
6	Руководство по эксплуатации ( не имеет физического носителя и может быть загружено сайта производителя)	1
7	Программное обеспечение (не имеет физического носителя и может быть загружено сайта производителя)	1

Дополнительная комплектация АСК-4174 :

• набор миниклипс АСА-2550
• набор микроклипс АСА-2652
• микроклипса АСА-2554
• BNC кабель PTL-923 и PTL-924
• осциллографические щупы HP-9150 (1:1/1:10, 150 МГц)
• осциллографические щупы HP-9258 (1:100, 250 МГц)
• Программное обеспечение
