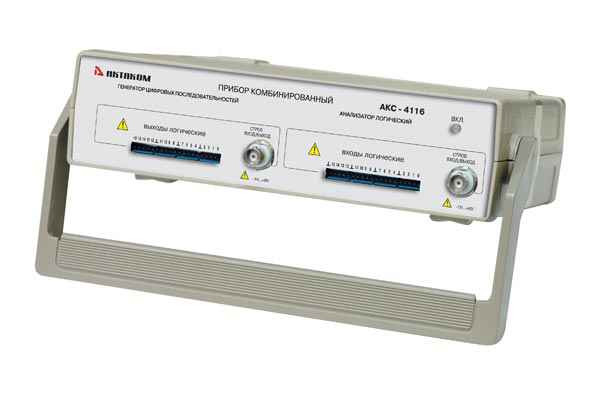

АКС-4116 Прибор USB комбинированный (ЛА+ГП)

Описание комбинированного USB прибора (ЛА+ГП) АКС-4116:

Прибор USB комбинированный (ЛА+ГП) АКС-4116 представляет собой приставку к персональному компьютеру. Он сочетает в себе два независимых устройства: генератор последовательностей цифрового характера, а также, логический анализатор.

Благодаря первому прибору можно формировать цифровые текстовые последовательности, а за счет второго – выполнять настройку схем, имеющих цифровой вид, а также, анализировать цифровые данные.

Гарантийный срок: 25 месяцев.

Два независимых прибора в одном:

• 16-канальный генератор цифровых последовательностей обеспечивает формирование цифровых тестовых последовательностей параллельно-последовательного кода.
• Логический анализатор предназначен для анализа потока цифровых данных одновременно по 16 каналам с частотой дискретизации до 200 МГц, а также может быть использован в качестве цифрового регистратора данных. Генератор паттернов предназначен для работы в автоматизированных системах тестирования и диагностики цифровых схем и устройств с использованием персонального компьютера

Логический анализатор

• асинхронный/метасинхронный/синхронный сбор данных
• внутреннее/внешнее тактирование
• измерение с помощью курсоров и меток
• навигация по буферу данных
• представление массива данных в табличном виде (шестнадцатеричный код), импорт, экспорт во внешние процессоры электронных таблиц (MS Excel)
• гибкие возможности выбора порога: произвольная настройка, выбор стандартного порога: TTL, CMOS, ECL, PECL, LVPECL, LVCMOS 1.5 B, LVCMOS 1.8 B, LVCMOS 2.5 B, LVCMOS 3.3 B, LVDS, определяемые пользователем
• отображение 2 групп каналов с текстовым обозначением состояния группы
• поиск различных событий в массиве данных: параллельному шаблону, последовательному шаблону, поиск случайных импульсных помех — глитчей
• выбор единиц измерения
• наложение систем масок на каждую выборку массива данных (логический фильтр)
• масштабирование временной шкалы
• запись/чтение данных/изображения в файл
• сохранение настроек

Технические характеристики комбинированного USB прибора АКС-4116:

Генератор цифровых последовательностей

• 6 цифровых каналов
• длина памяти на канал 256 кбит
• частота внутреннего тактирования 2 Гц...100 МГц
• частота внешнего тактирования до 50 МГц
• амплитуда выходного напряжения 1,8...4,3 В шаг 1,2 мВ
• нагрузка выходов цифровых каналов: 200 Ом, 20 пФ
• внешняя синхронизация
• запуск внешних устройств
• напряжение на входах внешнего тактирования и синхронизации –1...+6 В
• регулируемые пороги срабатывания при внешней синхронизации/тактировании
• питание +6 В / ~220 В / 50 Гц, 15 Вт
• интерфейс USB 1.1
• габаритные размеры 260x210x70 мм
• масса не более 2 кг

Логический анализатор

• 16 входных каналов
• объем буфера до 2 М выборок на каждый канал
• произвольная регулировка предзаписи и послезаписи
• частота внутреннего тактирования 2,5 кГц…200 МГц
• частота внешнего тактирования 3 МГц…37,5 МГц (метасинхронный режим)
• синхронный сбор данных 10 Гц ... 25 МГц
• шаг частот дискретизации 1; 2; 5
• установки порогов срабатывания по входам –1,8...+6,9 В (с дискретностью 100 мВ)
• условия синхронизации: запуск по фронту, запуски по шаблону, запуск "Шаблон ИЛИ Фронт", "Шаблон И Фронт", запуск "Шаблон, ЗАТЕМ Фронт", "Фронт, ЗАТЕМ ШАБЛОН", запуск по длительности в различных комбинациях
• режимы запуска: безусловный, условный, однократный режим, самописец

Комплект поставки комбинированного USB прибора АКС-4116:

• прибор
• источник питания
• USB кабель для соединения с ПК
• набор сигнальных миниклипс
• краткое руководство по установке и паспорт
• руководство по эксплуатации**
• Программное обеспечение

Дополнительная комплектация комбинированного USB прибора АКС-4116:

• модуль АСЕ-1008 (гальваноразвязка) – устанавливается при заводской сборке
• набор миниклипс АСА-2550
• набор микроклипс АСА-2652
• микроклипса АСА-2554
• BNC кабель PTL-923 и PTL-924
• Программное обеспечение AHP-3516_SDK Полный комплект средств разработки ПО
