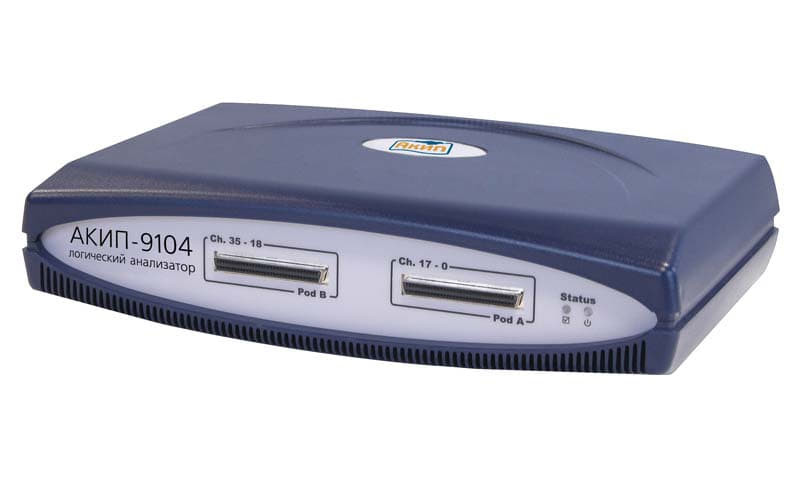

АКИП-9104 (1М) - Логический анализатор на базе ПК (USB)

Описание логического анализатора АКИП-9104 (1М):

Для испытания и отладки различного цифрового оборудования используются логические анализаторы АКИП-9104 (1М). Характеристики этих приборов позволяют им проводить высокоточную диагностику и осуществлять настройку системы.

Принципы работы логического анализатора АКИП-9104 (1М) обеспечивают не только поиск сбоев в функционировании системы, но и помогают выявить причины этих неисправностей, а также провести их оценку. АКИП-9104 (1М) широко применяется на производстве, в научно-исследовательских лабораториях, для ремонтно-диагностических служб и во многих других отраслях, связанных с цифровой техникой.

Кроме того, у современных логических анализаторов АКИП-9104 (1М) удобный рабочий интерфейс, что позволяет в короткие сроки ознакомиться с возможностями прибора и освоить работу в разных режимах с различными настройками.

Отличительные особенности:

• 36 каналов (расширение до 288 при объединении 8-ми анализаторов);
• Частота дискретизации до 500 МГц, 1,5 ГГц (при длине памяти 1 кБит);
• Измерение, декодирование и анализ сигналов;
• Декодирование последовательных протоколов передачи данных (опция);
• Память 2 Мбит на канал, время захвата до 130 минут;
• 31 уровень запуска;
• Синхронизация по уровню, фронту, спаду, по шаблону
• Передача данных по интерфейсу USB 2.0 на управляющий компьютер;
• Генератор кодовых последовательностей (опция);
• Работа под управлением ОС Windows 2000/ XP;
• Возможность интеграции с другими программными продуктами: LAbView, С/С++;
• Настольное исполнение.

Техические характеристики логического анализатора АКИП-9104 (1М):

Параметр	Значения
Параметры анализатора
Частота дискретизации	500 МГц / 1,5 ГГц
Временной анализ	500 МГц (максимальная частота входного сигнала)
Анализ состояний	до 200 МГц (для типа памяти DDR) до 100 МГц (для типа памяти SDR)
Количество каналов	36 (расширение до 288)
Память	2 Мбит / 1 кБит при 1,5 ГГц
Синхронизация и анализ протоколов
Условия синхронизации	по фронту/спаду, по состоянию (высокое, низкое, между), по шаблону
Режимы синхронизации	Фронт и уровень, фронт или уровень, фронт затем уровень, уровень затем фронт, автозапуск, нет запуска, ручной запуск
Уровни синхронизации	31
Общие данные
Габаритные размеры	173 × 273 × 67 мм
Масса	0,7 кг
Напряжение питания	12 В (DC)

Комплект поставки анализатора АКИП-9104 (1М):

Наименование	Количество
Логический анализатор АКИП-9104 (1М)	1
Логический пробник	1
Кабель USB	1
Адаптер питания	1
Руководство по эксплуатации	1
Программное обеспечение	1

Дополнительная комплектация АКИП-9104 (1М):

• Комплект съемных наконечников-микрозажимов 2 мм, 36 шт (8 цветов) для подсоединения к шлейфам
• Комплект съемных наконечников-микрозажимов 2 мм, 20 шт (8 цветов) для подсоединения к шлейфам
• Набор кабелей AT-MIX-CABLE
• Пассивный пробник ATPP18
• Активный низкоемкостной пробник ATASP18

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/АКИП/Расширенное описание на АКИП-9104 (1М).pdf
