Осциллограф Rohde Schwarz RTM3002

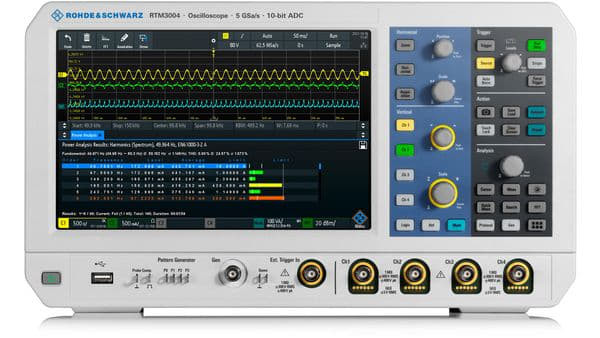

Описание осцилографа Rohde & Schwarz RTM3002

Цифровой осциллограф Rohde&Schwarz RTM3002 оснащен 16 логическими и 2 аналоговыми каналами. 10-битный АЦП обеспечивает четырехкратное улучшение вертикального разрешения и подключение нескольких электронных компонентов.

Он включает в себя логический анализатор, анализатор протоколов, генератор сигналов и цифровых последовательностей, цифровой вольтметр и специальные режимы работы для частотного анализа, тестирования по маске и
длительного захвата данных.

Отличительные особенности:

• 10-битное разрешение по вертикали
• 500 мкВ/дел: полная полоса пропускания и низкий уровень шума
• 40 млн отсчетов в стандартном режиме и 80 млн отсчетов в режиме чередования
• Высокая частота дискретизации в любое время
• Сегментированная память: 400 млн отсчетов с функцией архива

Технические характеристики осцилографа Rohde & Schwarz RTM3002

Параметр		Значения
Система вертикального отклонения
Количество каналов		2
Полоса пропускания (–3 дБ)		100 МГц
Время нарастания (расчетное)		3,5 нс
Входной импеданс		50 Ом ± 1,5 % (изм.), 1 МОм ± 1 % (изм.) || 14 пФ ± 1 пФ (изм.)
Чувствительность по входу при максимальной полосе пропускания во всех диапазонах	при 1 МОм	от 500 мкВ/дел. до 10 В/дел
	при 50 Ом	от 500 мкВ/дел. до 1 В/дел.
Точность усиления по постоянному напряжению (смещение и позиция =" 0, максимальное изменение рабочей температуры ±5 °C после саморегулировки)	входная чувствительность > 5 мВ/дел	±1,5 % полной шкалы
	входная чувствительность ≤ 5 мВ/дел	±2 % полной шкалы
Разрешение АЦП		10 бит, до 16 бит при прореживании с высоким разрешением
Система сбора данных
Максимальная частота дискретизации (в реальном масштабе времени)		2,5 млрд отсчетов/с; 5 млрд отсчетов/с в режиме чередования
Память для собранных данных	стандартная	40 млн отсчетов (80 млн отсчетов в режиме чередования)
	с опцией RTM-K15	400 млн отсчетов сегментированной памяти
Система горизонтального отклонения
Диапазон временной развертки		выбирается от 0,5 нс/дел до 500 с/дел
Система синхронизации (запуска)
Типы запуска	базовая модель	по фронту, по длительности, по видеосигналу (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), по шаблону, по строке, по последовательной шине, по тайм-ауту
	опция	I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN, ARINC 429, MIL-STD-1553
Опция смешанных сигналов MSO
Цифровые каналы		16 (2 логических пробника)
Частота дискретизации		1,25 млрд отсчетов/с
Память для собранных данных	стандартная	40 млн отсчетов (80 млн отсчетов в режиме чередования)
	с опцией RTM-K15	400 млн отсчетов сегментированной памяти
Генератор сигналов
Разрешение, частота дискретизации		14 бит, 250 млн отсчетов/с
Амплитуда	высокое-Z	от 20 мВ до 5 В (размах)
	50 Ом	от 10 мВ до 2,5 В (размах)
Смещение постоянной составляющей	высокое-Z	±5 В
	50 Ом	±2,5 В
Диапазоны частот формируемых сигналов	синусоидальный	от 0,1 Гц до 25 МГц
	импульсный/прямоугольный	от 0,1 Гц до 10 МГц
	пилообразный/треугольный	от 0,1 Гц до 1 МГц
	шумовой	макс. 25 МГц
Произвольный	частота дискретизации; глубина памяти	макс. 10 млн отсчетов/с; 32 тыс точек
Общие данные
Экран		10,1" WXGA цветной TFT дисплей (1280 × 800 пикселей)
Интерфейсы		USB (хост) с MTP, USB (устройство), LAN, мощный веб-сервер для дис- танционного отображения и работы
Акустический шум	максимальный уровень звукового давления на расстоянии 1,0 м	28,3 дБ(A)
Габариты, Ш × В × Г		390 мм × 220 мм × 152 мм
Масса		3,3 кг

Комплектация осцилографа Rohde & Schwarz RTM3002

№	Наименование	Количество
1	Базовая модель RTM3002, 100 МГц, 2 канала	1
2	Пассивный пробник 500 МГц на каждый канал	2
3	Кабель питания	1
4	Краткое руководство	1
5	Инструкции по технике безопасности	1

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/R&S/Свидетельство СИ RTM3002, RTM3004, RTA4004.pdf

Мы предлагаем для поставки радиоизмерительные средства осциллографы. Осциллограф Rohde Schwarz RTM3002, артикул 316454 по цене 427 681 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
