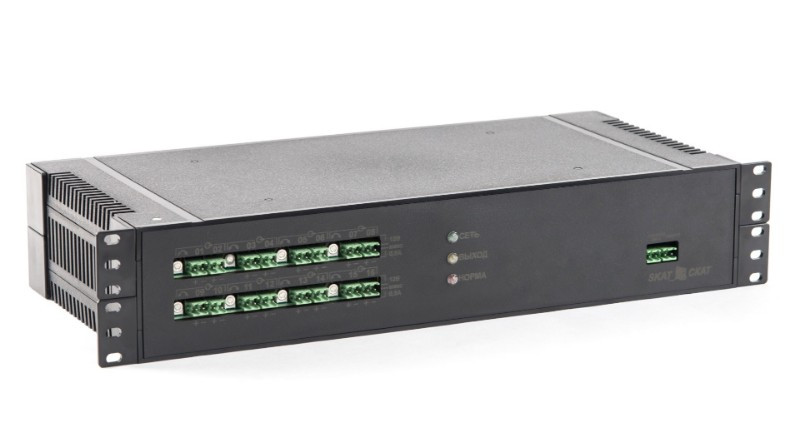

SKAT-V.16 RACK Источник бесперебойного питания

Описание источника бесперебойного питания SKAT-V.16 RACK

16 выходов по 0,5 А или 8 выходов по 1 А, корпус для установки в 19" шкаф, высота — 2U. 2 внешние АКБ 26 Ач. Независимая регулировка выходного напряжения по каналам, фильтрация помех по каждому каналу, защита от КЗ и перегрузки по каждому каналу. 2 информационных выхода о состоянии источника.

Отличительные особенности

• возможность плавной регулировки напряжения каждой пары выходов от 11,8 до 15,2 В;
• фильтрация помех для устранения взаимного влияния нагрузок;
• электронная защита выходов от перегрузки по току, в т.ч. — короткого замыкания, с восстановлением нормального режима работы после устранения перегрузки;
• защита нагрузки от повышенного выходного напряжения (свыше 18 В) при неисправности выходных преобразователей путём срабатывания самовосстанавливающегося предохранителя;
• заряд АКБ от питающей сети, напряжением 220 В, 50 Гц согласно п.1 таблицы напряжением заряда АКБ согласно п.3 таблицы (режим «ОСНОВНОЙ») и током заряда в соответствии с п.6 таблицы;
• автоматический переход в режим резервного питания нагрузок от АКБ, при отключении электрической сети;
• защита устройства и нагрузки от неправильного подключения (переполюсовки) клемм АКБ посредством плавкого предохранителя;
• защита от короткого замыкания клемм АКБ посредством плавкого предохранителя;
• защита АКБ от глубокого разряда в режиме «РЕЗЕРВ» путём отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п.9 таблицы;
• передача извещений о наличии сети (переходе на резерв) и аварии ЗУ посредством выходов «открытый коллектор»;
• защита питающей сети от короткого замыкания в устройстве посредством плавкого предохранителя.

Технические характеристики источника бесперебойного питания

Параметр				Значения
Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В				180…250
Выходное напряжение каждого канала, В	Минимальное значение			11,8…12,9
	Максимальное значение			14,6…15,2
Напряжение заряда АКБ при наличии сетевого напряжения и температуре окружающей среды 25°C, В				27,2…27,8
Максимальный ток нагрузки каждого выхода, A, не более				0,5 **, ***
Ток ограничения каждой пары выходов при КЗ, A				2,5
Максимальный ток заряда АКБ,  A				0,9…1,1
Снижение напряжения заряда АКБ при максимальном токе нагрузки, не более,				5 %
Ток, потребляемый изделием от АКБ в режиме отключения нагрузки по разряду АКБ, мА, не более				50
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В				21…22
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более				30
Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более				30
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
Рекомендуемая емкость АКБ, Ач				26
Количество АКБ, шт.				2
Характеристики выходов в формате «открытый коллектор»			напряжение, В, не более,	60
			ток, мА, не более,	100
Максимальное сечение провода, зажимаемого в клеммах колодок, мм2			«Выход 12 В», «АКБ 24 В», «выходы открытый коллектор»	3,3
Габаритные размеры ШхГхВ, не более, мм		без упаковки		480х210х86
		в упаковке		500х447х91
Масса, НЕТТО (БРУТТО), кг, не более				2,4 (2,7)
Диапазон рабочих температур, °С				-0…+40
Относительная влажность воздуха при 25°С, %, не более				95
Высота над уровнем моря, м, не более				1500
Степень защиты оболочкой по ГОСТ 14254-96				IP20

Коплектация

№	Наименование	Количество
1	Источник SKAT-V.16 RACK	1 шт.
2	Вставка плавкая ВПБ6-10 3,15А 250В (5х20 мм)	1 шт.
3	Клеммник разъемный угловой (для подключения к информационным выходам и выходам PN-V.8)	18 шт.
4	Клеммник разъемный угловой (для подключения АКБ)	1 шт.
5	Перемычка АКБ «+»	1 шт.
6	Перемычка АКБ «-»	1 шт.
7	Перемычка аккумуляторная	1 шт.
8	Сетевой шнур	1 шт.
9	Руководство по эксплуатации	1 экз.
10	Тара упаковочная	1 шт.

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/Бастион/Сертификат соответствия АПБ источников бесперебойного питания SKAT-V.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Бастион/Руководство по эксплуатации SKAT-V.16 RACK.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Бастион/Декларация о соответствии на источники бесперебойного питания ОПС СКУД Скат-Skat.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Бастион/Декларация о соответствии источника питания для видеонаблюдения Skat-V.pdf

Мы предлагаем для поставки радиоизмерительные средства лабораторные источники питания. SKAT-V.16 RACK Источник бесперебойного питания, артикул 10028416 по цене 40 020 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
