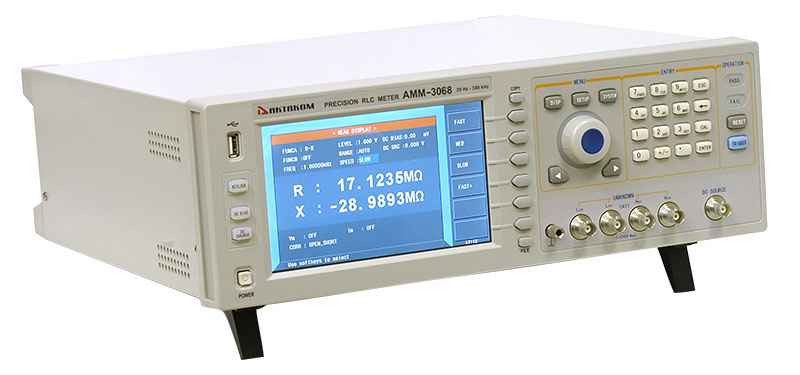

АММ-3068 Анализатор компонентов
- Минимальная стоимость, срок поставки, лучшие условия
- Гарантия от производителя и поставщика
- Работаем с государственными и бюджетными организациями на их условиях
- Помогаем составить ТЗ для процедур, готовим альтернативные КП для формирования НМЦ
- Ежедневные отгрузки транспортными компаниями ДЛ и СДЭК (довозим до терминала бесплатно)
- Самовывоз ежедневно пн–пт со склада в г. Москве (м. Румянцево)
- Оперативная доставка по Москве и МО (от 1500 руб. с НДС)
- Отгрузка любыми транспортными компаниями и курьерскими службами по всей России
- Безналичная оплата с НДС для юридических лиц
- Частичная предоплата, полная оплата по факту поставки, работа по договору
- Банковская карта онлайн или наличными при самовывозе для физических лиц
- Работаем по вашей форме договора
- Предоставляем все уставные документы, бухгалтерскую и налоговую отчётность
- Отсутствие судебной практики и исполнительных производств
- Более 10000 выполненных поставок · только положительные отзывы от клиентов
Цена по запросу
Нашли дешевле? Сделаем лучшее предложение →Количество
ИтогоЦена по запросу
Описание анализатора компонентов АММ-3068:
Прецизионный LCR-метр обладающий высокой точностью измерения (0,05%) и функциональностью, позволяет проводить измерения на высокой тестовой частоте.
Четыре измеренных параметра и служебная информация отображается на цветном 7" ЖК дисплее. Приборы имеют встроенную функцию сканирования и графического анализа, встроенный компаратор, возможность работы по списку и широкие возможности по подключению к ПК, встроенный независимый источник напряжения, возможность подключения источников смещения по напряжению и току.
Гарантийный срок: 14 месяцев.
Отличительные особенности АММ-3068:
- мощный источник внутреннего смещения напряжения и тока 0 В ...±10 В / 0 мА ...±100 мА (вместо 0 В ...±5 В / 0 мА ...±50 мА);
- возможность опциональной установки встроенного источника смещения до 1А;
- вход для подключения внешнего источника тока смещения до 120А с возможностью управления через интерфейс DCI в стандартной комплектации;
- встроенный источник напряжения и тока 0 В ...±10 В / 0 мА ...±50 мА;
- расширенный диапазон установки уровня тестового сигнала 10 мВ...10 Вскз/ 50 мкА...100 мА (вместо 10 мВ...2 Вскз/ 100 мкА...20 мА);
- более высокую скорость измерения 9 мс/изм;
- расширенные возможности в режиме свипирования: доступны 10 групп списка по 15 точек в каждой;
- функцию графического анализа: непрерывное сканирование и построение резонансных кривых с учетом AC уровня и DC смещения;
- автоматический контроль уровня сигнала напряжения и тока;
- три скорости измерения;
- последовательную и параллельную схему замещения;
- выбираемый выходной импеданс 30 Ом, 50 Ом, 100 Ом;
- возможность сохранения во внутреннюю память до 100 настроек и 201 результат измерения;
- использование в качестве внешней памяти USB носители;
- встроенный компаратор на 10 ячеек с выходом сигнала на внешний интерфейс;
- дистанционное управление по интерфейсам USB, RS232C, LAN и опционально GPIB.
Технические характеристики анализатор компонентов АММ-3068:
|
Характеристики | Значение | |
|---|---|---|
|
Измеряемые (тестируемые) параметры |
|Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc | |
|
Базовая точность измерения LCR параметров |
0,05% | |
|
Частотные характеристики тестового сигнала | Тестовая частота | 20 Гц...300 кГц |
| Наилучшее разрешение |
1 мГц Отображение 5 разрядов | |
| Точность установки | 0,01% | |
|
AC уровень | Напряжение тестового сигнала | 5 мВ...10 Вскз |
| Наилучшее разрешение |
100 мкВ Отображение 3 разряда | |
| Точность установки |
10%Uуст + 2 мВ (ALC ON) 6%Uуст + 2 мВ (ALC OFF) | |
| Ток тестового сигнала | 50 мкА...100 мА | |
| Наилучшее разрешение |
1 мкА Отображение 3 разряда | |
| Ток тестового сигнала |
10%Iуст + 20 мкА (ALC ON) 6%Iуст + 20 мкА (ALC OFF) | |
|
Источник смещения DC | Напряжение / ток |
0 В ...±10 В / 0 мА ...±100 мА |
| Разрешение | 0,5 мВ / 5 мкА | |
| Точность установки | 1%Uуст + 5 мВ | |
| ISO ON |
используется при тестировании индуктивности и трансформаторов | |
|
Выходной импеданс АС | ISO ON | 100 Ом |
| ISO OFF | 30 Ом, 50 Ом, 100 Ом выбираемый | |
| Выходной импеданс DCR | 30 Ом, 50 Ом, 100 Ом выбираемый | |
|
Независимый источник DC | Напряжение / ток |
0 В ...±10 В / 0 мА ...±50 мА |
| Разрешение | 0,5 мВ / 5 мкА | |
| Точность установки | 1%Uуст + 5 мВ | |
|
Выходной импеданс | 100 Ом | |
| Время измерения (без учета времени изменения значения на дисплее) для частоты ≥10 кГц |
Быстрое: 9 мс Среднее: 67 мс Медленное: 187 мс | |
|
Диапазон измерения LCR параметров | сопротивление |Z|, X, R, DCR | 0,00001 Ом...99,9999 МОм |
| проводимость |Y|, B, G | 0,00001 мкСм..99,9999 См | |
| емкость C | 0,00001 пФ...9,99999 Ф | |
| индуктивность L | 0,00001 мкГн...99,9999 кГн | |
| D |
0,00001...9,99999 | |
| добротность Q | 0,00001...99999,9 | |
| θ (град) | -179,999°...179,999° | |
| θ (рад) | -3,14159...3,14159 | |
| Δ% | -999,999%...999,999% | |
| Базовая точность измерения LCR параметров | 0,05% | |
| Схема замещения | последовательная, параллельная | |
|
Выбор диапазона | Ручной, автоматический | |
|
Режим запуска | Внутренний, ручной, внешний, по шине | |
|
Усреднение | 1...256 | |
|
Калибровка |
Открытая, закрытая, на нагрузке. Уровень сигнала 0,3 Вскз...1 Вскз | |
|
Математические операции | ΔABC, Δ% | |
|
Установка задержки | 0...999, наилучшее разрешение 100 мкс | |
| Компаратор |
10 ячеек сортировки, BIN1...BIN9; доп.ячейки NG, AUX Счетчик ячеек Выход PASS/FAIL на передней панели LED индикатор | |
| Список свипирования |
10 страниц по 15 точек Параметры: частота, AC напряжение / ток, внутренний / внешний источник смещения, напряжение независимого источника DC | |
|
Графический анализ |
Непрерывное сканирование и построение резонансных кривых с учетом AC уровня и DC смещения | |
|
Внутренняя память |
100 ячеек для файлов установок LCRZ 201 результат измерения 10 ячеек для GIF файлов, CSV-файлов | |
|
Внешняя USB память |
GIF файлы Файлы установок LCRZ | |
| Интерфейсы | I/O (ввод / вывод) | HANDLER (сортировщик) на передней панели |
| ПК | USB, RS-232C, GPIB (опция), LAN | |
| Память | USB host на передней панели | |
|
Управление источником смещения |
Внешний источник смещения управляется через DCI интерфейс. Максимальный ток смещения - 120 А | |
| Источник смещения тока | Опция. 1А DC источник смещения тока | |
|
Дисплей |
цветной ЖК 7" TFT (800х480) | |
|
Рабочая температура / влажность | 0°С-40°С, ≤90%RH | |
|
Питание |
99 В...121 В, 198 В...242 В; 47 Гц...63 Гц | |
|
Максимальная потребляемая мощность |
80 ВА | |
|
Габаритные размеры |
400 х 132 х 385 мм | |
|
Вес | Около 13 кг | |
Комплект поставки АММ-3068:
- Прибор
- Адаптер с щупами Кельвина АКТАКОМ АСА-3012 или АКТАКОМ АСА-3026
- Адаптер для прямого подключения компонентов АКТАКОМ АММ-3068 с двумя парами дополнительных сменных контактных пружин
- Калибровочная пластина
- Сетевой кабель
- Предохранитель Т2АL 250 В - 2 шт.
- Руководство по эксплуатации
- Упаковочная тара
Документы:
Мы предлагаем для поставки радиоизмерительные средства измерители rlc (настольные). АММ-3068 Анализатор компонентов, артикул 6915 по цене 0 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
Характеристики
Емкость (min) | 0,01 фФ |
Доступно | Под заказ |
Индуктивность (max) | 99,9999 кГн |
Производитель | Актаком |
Индуктивность (min) | 10 пГн |
Страна производитель | Россия |
Частота тест-сигнала (min) | 20 Гц |
Гарантия (мес.) | 14 |
Частота тест-сигнала (max) | 300 кГц |
Сопротивление (max) | 99,9999 МОм |
Артикул | АММ-3068 |
Емкость (max) | 9,99999 Ф |
Сопротивление (min) | 10 мкОм |
