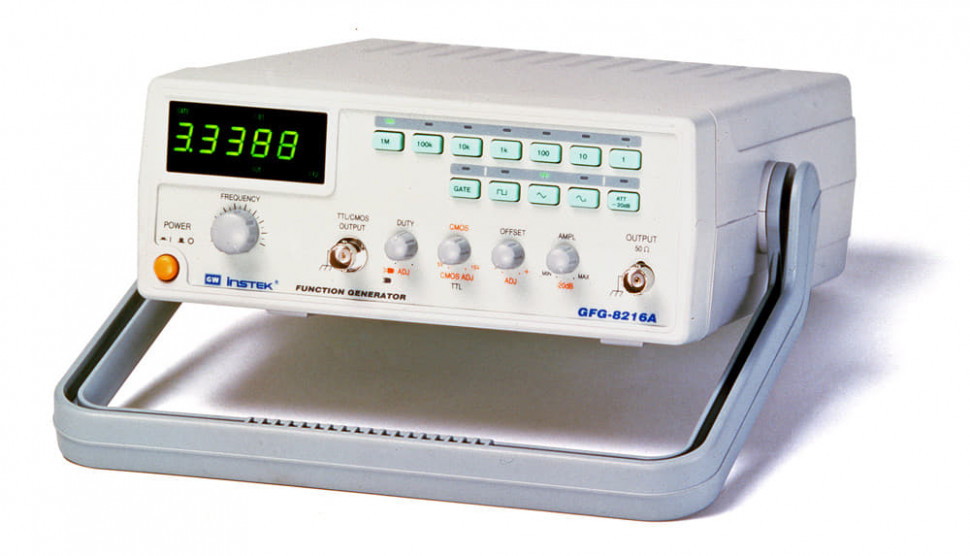

GFG-8216A - Генератор сигналов специальной формы

Описание генератора сигналов специальной формы GFG-8216A:

Генератор сигналов специальной формы GFG-8216A – это высокоточное, современное оборудование, которое выпущено тайваньской фирмой GOOD WILL INSTRUMENT. Устройство предназначено для генерации таких форм сигналов, как прямоугольная, пилообразная, треугольная, синус. Измеритель лёгкий (вес составляет примерно 2 кг), и пользоваться им не составит труда. Питание прибора – от сети. Как заявляет изготовитель, оборудование будет служить максимально длительное время при соблюдении правил, написанных в руководстве к пользованию.

Отличительные особенности устройства:

• Прибор серии - GFG-8216A,
• Измеритель высокой точности, надёжный, будет служить максимально долгое время,
• Устройство выполнено из современных, качественных материалов,
• С высокой степенью безопасности,
• Пользоваться измерителем просто и удобно (с работой справится даже новичок),
• Оборудование выполнено по последним технологиям, в компактной форме и современном исполнении,
• Данный измеритель – эталон по всем критериям,
• Устройство создано для генерации сигналов специальных форм,
• Устройство с настройкой ассиметрии формы сигнала,
• С возможностью добавить постоянное смещение,
• Плавную регулировку можно осуществить с помощью двухступенчатого аттенюатора,
• Наличие опции внешнего управления частотой,
• Наличие регулируемого выхода транзисторно – транзисторной логики,
• Наличие КМОП – выхода,
• Наличие цифрового экрана для отображения нужной информации и распознавания результатов измерений,
• Оборудование с большим объёмом памяти,
• Пользователю доступно самому задать сигнал с той или иной частотой и амплитудой,
• Наличие встроенного шестиразрядного частотомера (для измерения внутренней и внешней частоты),
•  Работы проводятся в диапазоне от трёх десятых герц до трёх мегагерц,
• Погрешность будет составлять (+-5процентов),
• Устройство легко взять с собой в любое место для проведения измерений (его вес составляет всего 2 кг),
• В комплект входит генератор специальной формы, кейс для хранения, тестовый кабель, а также инструкция по пользованию,
• Рабочие температуры от 0до 50 градусов,
• Хранить устройство при температуре от -20 до +40 градусов,
• Гарантийный срок – 1 год.

Сфера применения:

Устройство для определения форм сигналов GFG-8216A можно использовать в повседневной работе. Генератор станет идеальным решением для специалистов в области генерирования сигналов, при тестировании аудио – аппаратуры, при проведении вибрационных испытаний, при проверке ультразвукового оборудования и так далее.

Технические характеристики GFG-8216A:

ХАРАКТЕРИСТИКИ	ПАРАМЕТРЫ	ЗНАЧЕНИЯ
ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ	Частотный диапазон	0,3 Гц … 3 МГц (7 диапазонов)
	Погрешность установки	±(5% + 1 Гц)
	Амплитуда	> 10 В (на 50 Ом)
	Выходное сопротивление	50 Ом
	Аттенюатор	2х(минус 20 дБ ± 1 дБ) с плавной регулировкой
	Постоянное смещение	±5 В (на 50 Ом)
	Асимметрия формы	0,2…0,8 (1 МГц) - плавно регулируется
	Дисплей	6-разрядный, СД-индикаторы
СИНУСОИДАЛЬНЫЙ СИГНАЛ	Коэффициент гармоник	£ 1,2% при максимальной амплитуде (0,3 Гц…200 кГц), £ 35 дБ (200 кГц...3 МГц)
	Неравномерность	£ 0,3 дБ, (0,3 Гц … 300 кГц), £ 0,5 дБ, (300 кГц…3 МГц)
ПРЯМОУГОЛЬНЫЙ СИГНАЛ	Асимметрия импульсов	±2% (0,3 Гц…100 кГц)
	Время нарастания/спада	£ 100 нс (макс. уровень,50 Ом)
КМОП-ВЫХОД	Выходной уровень	От (4 ±1)В до (14,5 ±0,5)В с плавной регулировкой
	Время нарастания / спада	£ 120 нс
ТТЛ-ВЫХОД	Выходной уровень	³ 3 В
	Коэффициент нагрузки	20 ТТЛ-элементов
	Время нарастания/спада	£ 25 нс
ВНЕШНЕЕ УПРАВЛЕНИЕ ЧАСТОТОЙ	Входное напряжение	0…(10 ±1)В
	Входное сопротивление	10 кОм
ЧАСТОТОМЕР	Частотный диапазон	0,3 Гц…3 МГц (внутренняя) / 5 Гц…150 МГц (внешняя) (±10-5)
	Разрешение	10 нГц для предела 1 Гц; 0,1 Гц для предела 100 МГц
	Стабильность опорн. ген-ра	±10-5(23°С ± 5°С) после 30 мин. работы
	Входной импеданс	1 МОм / 150 пФ
	Чувствительность	£ 35 мВ (5 Гц…100 МГц), £ 45 мВ (100 МГц…150 МГц)
ОБЩИЕ ДАННЫЕ	Напряжение питания	115 В / 230 В±15%, 50 / 60 Гц
	Габаритные размеры	251 x 91 x 291 мм
	Масса	Приблизительно 2 кг

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/pdf/Расширенное описание на GFG-8216A в формате PDF.pdf

Мы предлагаем для поставки радиоизмерительные средства генераторы сигналов. GFG-8216A - Генератор сигналов специальной формы, артикул 144617 по цене 0 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
