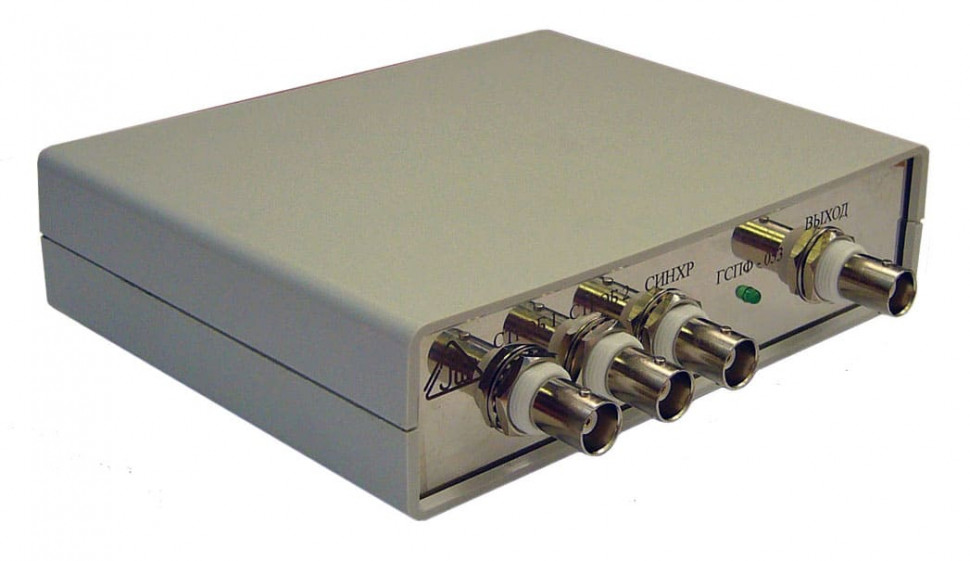

Генератор сигналов произвольной формы ГСПФ-053

Описание генератора сигналов ГСПФ-053:

Генератор сигналов ГСПФ-053 представляет собой прецизионный источник сигнала произвольной и специальной формы и предназначен для автоматизированного исследования, настройки и испытания приборов и систем в промышленности, науке и образовании.

Применение генератора сигналов ГСПФ-053:

• Для управления стендами и технологическим оборудованием.
• Имеется возможность загрузки предварительно записанного в файл сигнала.
• обучающие системы (тренажеры и лабораторное оборудование);

Особенности генератора сигналов ГСПФ-053:

• произвольная форма генерируемого сигнала;
• внешнее исполнение;
• частотный диапазон DC; 0,012Гц…10МГц;
• высокая точность установки амплитуды и частоты;
• большой ряд частот дискретизации от ~6.1КГц до 100МГц;
• отключаемый ФНЧ 10,7МГц
• низкий уровень гармоник (от 0.05%)
• амплитуда выходного сигнала ± 5В на нагрузке 50Ом; ± 10В без нагрузки;
• работа под управлением компьютера
• подсоединение к любому компьютеру, имеющему интерфейс USB;
• горячее подключение (подключение и отключение без выключения питания компьютера);
• Максимальная длина USB кабеля не более 3м;
• режим внешнего старта;
• Несколько режимов работы: циклический, программный, однократный, однократный от внешнего запуска, циклический от внешнего запуска.
• Два дополнительных программируемых выходов синхросигнала. ТТЛ уровни;

Характеристики генератора сигналов ГСПФ-053:

Параметр	Значения
ЧАСТОТНЫЕ ХАРАКТЕРИСТИКИ
Частотный диапазон	Постоянный уровень сигнала или от 0,012Гц до 10МГц при работе от встроенного тактового генератора
Точность задания частоты	до 0.01% (зависит от диапазона частоты)
АМПЛИТУДНЫЕ ХАРАКТЕРИСТИКИ СИГНАЛА
Амплитуда выходного сигнала Uxx	0...±5В на нагрузке 50Ом, 0...±10В на холостом ходу
Погрешность установки амплитуды	0.5% на 50Ом нагрузке
Выходной аттенюатор	0…-42дБ (-6дБ, -12дБ,-24дБ) ± 0.2дБ
Выходное сопротивление генератора	50Ом ± 5%
СИНУСОИДАЛЬНЫЙ СИГНАЛ
Коэффициент гармоник	не более 0.05% на 100КГц и 200КГц
ПРЯМОУГОЛЬНЫЙ СИГНАЛ (НА НАГРУЗКЕ 50 Ом)
Длительность фронта/спада	не более 25нс
Выброс	не более 5%
Время установления	45нс
ПРОИЗВОЛЬНЫЙ СИГНАЛ
Длина буфера	2…262144 точки
Опорные частоты	100МГц, 50МГц, 25МГц……6,103515625КГц (15диапазонов)
Синтезатор частоты	50МГц…100МГц через 0.25МГц
Амплитудная дискретность	14бит (16384 уровня)
ОБЩИЕ ДАННЫЕ
Интерфейс	USB 1.1 совместимый
Потребляемая мощность	не более 10Вт (+12В, 0.8А)
Масса	не более 275г
Габариты	не более 140мм-120мм-36мм

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/Руднев-Шиляев/Руководство по эксплуатации ГСПФ-051-ГСПФ-052-10.pdf

Мы предлагаем для поставки радиоизмерительные средства генераторы сигналов. Генератор сигналов произвольной формы ГСПФ-053, артикул 10009352 по цене 42 960 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
