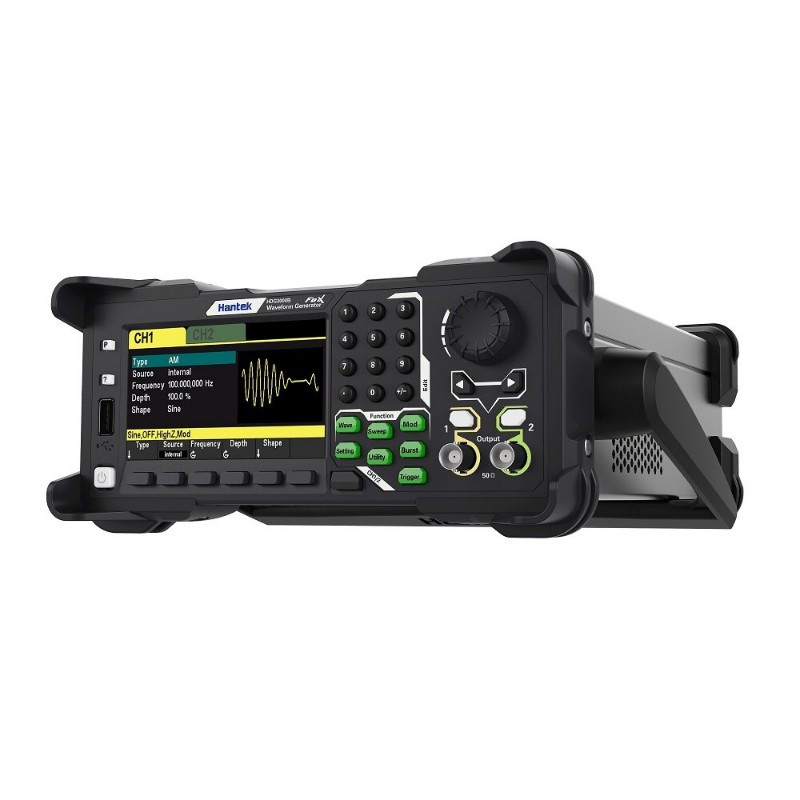

Генератор сигналов Hantek HDG-3042B
- Минимальная стоимость, срок поставки, лучшие условия
- Гарантия от производителя и поставщика
- Работаем с государственными и бюджетными организациями на их условиях
- Помогаем составить ТЗ для процедур, готовим альтернативные КП для формирования НМЦ
- Ежедневные отгрузки транспортными компаниями ДЛ и СДЭК (довозим до терминала бесплатно)
- Самовывоз ежедневно пн–пт со склада в г. Москве (м. Румянцево)
- Оперативная доставка по Москве и МО (от 1500 руб. с НДС)
- Отгрузка любыми транспортными компаниями и курьерскими службами по всей России
- Безналичная оплата с НДС для юридических лиц
- Частичная предоплата, полная оплата по факту поставки, работа по договору
- Банковская карта онлайн или наличными при самовывозе для физических лиц
- Работаем по вашей форме договора
- Предоставляем все уставные документы, бухгалтерскую и налоговую отчётность
- Отсутствие судебной практики и исполнительных производств
- Более 10000 выполненных поставок · только положительные отзывы от клиентов
28 110 ₽ с НДС
Нашли дешевле? Сделаем лучшее предложение →Количество
Итого28 110 ₽ с НДС
Описание генератора сигналов Hantek HDG-3042B:
Генератор сигналов Hantek HDG-3042B предназначен для генерации сигналов произвольной формы, генерации импульсов, функций и гармоник. Cодержит встроенный частотомер.
Hantek HDG-3042B использует технологию DDS (прямой цифровой синтезатор) и может генерировать стабильный, чистый выходной сигнал с низким уровнем искажений.
HDG-3042B может распознавать одновременно до 16 видов гармонических колебаний и обычно используется для обнаружения гармоник или тестирования фильтра гармоник в тестируемом оборудовании.
Основные характеристики Hantek HDG-3042B:
| Характеристики генератора сигналов | |
|---|---|
| Количество каналов | 2 |
| Полоса пропускания | 40 МГц |
| Частота дискретизации | 300 МВыб/с |
| Глубина памяти | 64 Мб |
| Диапазон частот | 1 мкГц - 40 МГц |
| Вертикальное разрешение | 16 бит |
| Cигналы произвольной формы | 160 видов |
| Частотные характеристики | |
| Форма сигналов | Синусоидальная, прямоугольная, треугольная, импульсная, шумовая, Sinc, нарастание/убывание по экспоненте, электрокардиограмма, Гаусса, Лоренца, тональный сигнал |
| Cинусоидальный сигнал | 1 мкГц - 40 МГц |
| Прямоугольный сигнал | 1 мкГц - 15 МГц |
| Импульсный сигнал | 1 мкГц - 15 МГц |
| Треугольный сигнал | 1 мкГц - 2 МГц |
| Гармонический сигнал | 1 мкГц ~ 20 МГц |
| Белый шум | 100 МГц |
| Произвольный сигнал | 1 мкГц - 20 МГц |
| Разрешение | 1 мкГц |
| Точность | ± 1 ppm, при 18 - 28 °C |
| Характеристики прямоугольного сигнала | |
| Время нарастания/спада | ≤ 9 нс (1 кГц, 1 Vpp) |
| Выброс | ≤ 5% (100 кГц, 1 Vpp) |
| Рабочий цикл | 0.001% ~ 99.999% (диапазон зависит от частоты) |
| Несимметричность | 1% период + 4 нс |
| Характеристики треугольного сигнала | |
| Линейность | ≤ 1% (1 кГц, 1 В) |
| Cимметричность | 0% ~ 100% |
| Характеристики импульсного сигнала | |
| Период | 67 нс ~ 1 мс |
| Пульсация | ≥ 16 нс |
| Ведущее импульсное время | ≥ 9 нс (ограничено текущей настройкой частоты и настройкой ширины импульса) |
| Выброс | ≤ 5% (1 кГц, 1 Vpp) |
| Характеристики произвольного сигнала | |
| Длина волны | 2 М |
| Вертикальное разрешение | 16 бит |
| Частота дискретизации | 1 мквыб/с ~ 62.5 Мвыб/с, разрешение 1 мквыб/с |
| Время нарастания / спада | ≤ 9 нс |
| Выброс | ≤ 5% (1 кГц, 1 В) |
| Характеристики гармонического сигнала | |
| Гармоническая частота | ≤ 16 |
| Гармонический тип | Четные гармоники, нечетные гармоники, все гармоники |
| Гармоническая амплитуда | Устанавливаемая амплитуда |
| Гармоническая фаза | Устанавливаемая фаза |
| Амплитудные характеристики | |
| Амплитудный диапазон | ≤ 10 МГц: 1 мВ ~ 10 В ≤ 55 МГц: 1 мВ ~ 5.5 В ≤ 80 МГц: 1 мВ ~ 3.5 В ≤ 100 МГц: 1 мВ ~ 2 В |
| Точность | ± 1% от настройки ± 5 мВ |
| Неравномерность амплитуды | ≤5 МГц: ±0.1 дБ ≤15 МГц: ±0.2 дБ ≤25 МГц: ±0.3 дБ ≤40 МГц: ±0.5 дБ 40 МГц: ±1.0 дБ |
| Единицы измерения | В, мВ, В rms, дБм (сопротивление 50 Ом) |
| Разрешение | 1 мВ |
| Импеданс | 50 Ом |
| Характеристики смещения | |
| Диапазон | ± 5 В |
| Точность | ± (1% от настройки + 5 мВ + 1% амплитуды) |
| Характеристики модуляции | |
| Типы модуляции | AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM |
| AM, DSB-AM, FM, PM | |
| Форма несущей волны | Синусоидальная, прямоугольная, треугольная, импульсная, гармоническая, произвольная (кроме DC) |
| Источник | Внутренний / внешний |
| Модулирующая форма волны | Синусоидальная, прямоугольная, треугольная, шумовая, произвольная |
| Частота | 2 мГц - 1 МГц |
| Глубина | 0 - 120% |
| Отклонение фазы | 0 - 360° |
| ASK, FSK, PSK, 3FSK, 4FSK | |
| Форма несущей волны | Синусоидальная, прямоугольная, треугольная, произвольная (кроме DC) |
| Источник | Внутренний / внешний |
| Модулирующая форма волны | Прямоугольная 50% рабочего цикла (PWM: синусоидальная, прямоугольная, треугольная, шумовая, произвольная) |
| Частота | 2 мГц - 1 МГц |
| BPSK, QPSK | |
| Форма несущей волны | Синусоидальная, прямоугольная, треугольная, произвольная (кроме DC) |
| Источник | Внутренний |
| Источник | PN15, PN21 |
| Частота | 2 мГц - 1 МГц |
| OSK | |
| Форма несущей волны | Синусоидальная |
| Источник | Внутренний / внешний |
| Время шока | 8 нс - 4.99975 мс |
| Частота | 2 мГц - 1 МГц |
| PWM | |
| Форма несущей волны | Синусоидальная, прямоугольная, треугольная, произвольная |
| Источник | Внутренний / внешний и остальные каналы |
| Частота | 2 мГц - 50 КГц |
| Отклонение рабочего цикла | 0% ~ 50% |
| Вход внешней модуляции | |
| Диапазон ввода | AM, DSB-AM, FM, PM, OSK, PWM: 75 мВ rms ± 5 В ASK, FSK, PSK: уровень TTL |
| Входная полоса пропускания | 50 кГц |
| Входное сопротивление | 10 кОм |
| Характеристики развертки | |
| Форма несущей волны | Синусоидальная, импульсная, прямоугольная, треугольная, произвольная |
| Тип | Линейный |
| Направление | Вверх |
| Время развертки частоты | 1 мс ~ 50 тыс. с |
| Время ожидания/возврата | 0 мс ~ 50 тыс. с |
| Источник триггера | Внутренний, внешний, ручной |
| Характеристики выброса | |
| Частота | 1 мкГц ~ 40 МГц |
| Количество | 2000000000 |
| Закрытый источник | Внешний запуск |
| Источник запуска | Внутренний, внешний или ручной |
| Характеристики частотомера | |
| Функции измерения | Частота, период, ширина положительного/отрицательного импульса, рабочий цикл |
| Частота | 1 мкГц ~ 80 МГц |
| Время выхода | 10 мс ~ 16 с |
| Диапазон входного сигнала | 0 ~ 3.3 В |
| Общие характеристики | |
| Дисплей | ЖК, 4.3 дюймов, TFT |
| Интерфейс | USB host, USB Device |
| Питание | 100 - 120 В AC RMS (± 10%), 45 Гц - 440 Гц, CAT Ⅱ 120 - 240 В AC RMS (± 10%), 45 Гц - 66 Гц, CAT Ⅱ |
| Потребляемая мощность | < 30 Вт |
| Рабочая температура | 10 °C ~ 40 °C |
| Температура хранения | 20 °C ~ 60 °C |
| Влажность | ≤ +40 °C: относительная влажность ≤90% +41°C ~ 50°C относительная влажность ≤60% |
| Габариты | 308 х 232 х 110 мм |
| Вес | 3090 г |
Базовая комплектация:
| Наименование | Количество |
|---|---|
| Генератор сигналов Hantek HDG-3042B | 1 шт |
| Кабель питания | 1 шт |
| USB кабель | 1 шт |
| Кабель BNC - "крокодилы" | 2 шт |
| Кабель BNC - BNC | 1 шт |
| Руководство по эксплуатации | 1 шт |
