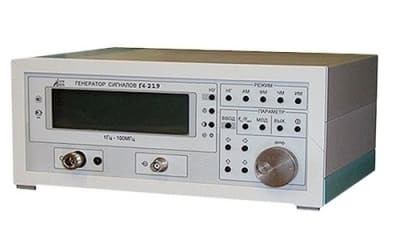

Г4-219 - генератор сигналов измерительный
- Минимальная стоимость, срок поставки, лучшие условия
- Гарантия от производителя и поставщика
- Работаем с государственными и бюджетными организациями на их условиях
- Помогаем составить ТЗ для процедур, готовим альтернативные КП для формирования НМЦ
- Ежедневные отгрузки транспортными компаниями ДЛ и СДЭК (довозим до терминала бесплатно)
- Самовывоз ежедневно пн–пт со склада в г. Москве (м. Румянцево)
- Оперативная доставка по Москве и МО (от 1500 руб. с НДС)
- Отгрузка любыми транспортными компаниями и курьерскими службами по всей России
- Безналичная оплата с НДС для юридических лиц
- Частичная предоплата, полная оплата по факту поставки, работа по договору
- Банковская карта онлайн или наличными при самовывозе для физических лиц
- Работаем по вашей форме договора
- Предоставляем все уставные документы, бухгалтерскую и налоговую отчётность
- Отсутствие судебной практики и исполнительных производств
- Более 10000 выполненных поставок · только положительные отзывы от клиентов
404 940 ₽ с НДС
Нашли дешевле? Сделаем лучшее предложение →Количество
Итого404 940 ₽ с НДС
Описание генератора сигналов измерительного Г4-219:
Генератор сигналов измерительный Г4-219 обеспечивает работу в следующих режимах:
- немодулированная генерация (НГ);
- амплитудная модуляция (АМ):
- внутренняя модуляция сигналом синусоидальной формы;
- внутренняя модуляция сигналом прямоугольной формы;
- внешняя модуляция сигналом сложной формы.
- амплитудно-импульсная модуляция (АИМ):
- внутренняя модуляция сигналом прямоугольной формы; o внешняя модуляция.
- частотная модуляция (ЧМ):
- внутренняя модуляция сигналом прямоугольной формы;
- внутренняя модуляция сигналом прямоугольной формы;
- внутренняя модуляция сигналом треугольной формы;
- внутренняя линейно-импульсная модуляция;
- внешняя модуляция сигналом сложной формы.
- фазовая модуляция (ФМ):
- внутренняя модуляция сигналом синусоидальной формы;
- внутренняя модуляция сигналом прямоугольной формы;
- внешняя модуляция сигналом сложной формы.
Технические характеристики:
| Параметр | Значение |
|---|---|
| Рабочий диапазон частот генератора | 1 Гц – 100 МГц (для всех режимов) |
| Погрешность установки частоты выходного сигнала | не более 3x10-6 fн, где fн – несущая частота |
| Нестабильность частоты за 15 минут работы в нормальных условиях после установления рабочего режима | не хуже 5x10-7 fн, где fн – несущая частота |
| Паразитная девиация частоты в режиме НК | не более 1x10-7 fн, где fн – несущая частота |
| Максимальный уровень выходного сигнала на согласованной нагрузке 50 Ом | 1 В (20 мВт) |
| Глубина регулировки уровня выходного сигнала минус 100 дБ относительно 1 В | с шагом от 1 мкВ до 1 мВ |
| Погрешность электронной регулировки опорного уровня встроенным аттенюатором | не более +- 1,0 дБ при регулировке до 60 дБ и не более +- 2,0 дБ при регулировке до 100 дБ |
| Уровень паразитных, гармонических и комбинационных спектральных составляющих | не более минус 35 дБ относительно уровня несущей частоты |
| Режим амплитудной модуляции (АМ) | |
| Максимальный уровень выходного сигнала без модуляции | 0,5 В |
| Рабочий диапазон модулирующих частот внутреннего генератора | от 0,1 Гц до 100 кГц с шагом перестройки от 0,1 Гц до 10 Гц, погрешность установки частоты модулирующего сигнала не более +- 5·10-5 fм, где fм- модулирующая частота генератора |
| Коэффициент амплитудной модуляции от внутреннего генератора | регулируется от 0 % до 99,9 % с шагом 0,1 % |
| Погрешность установки коэффициента АМ | не более +- 1 % |
| Паразитная девиация частоты | не превышает 10-7·fн + 10 Гц, где fн – несущая частота |
| Рабочий частотный диапазон внешнего модулирующего источника сигнала сложной формы | от 10 Гц до 20 кГц |
| Режим амплитудно-импульсной модуляции (АИМ) | |
| Рабочий диапазон частоты заполнения | от 1 Гц до 100 МГц |
| Шаг установки частоты заполнения | от 0,001 Гц до 10 Гц |
| Глубина ИМ | не менее 50 дБ |
| Длительность видеоимпульса и промежутка между ними регулируется в пределах | от 1 мкс до 200 с с шагом от 0,1 мкс до 0,01 с |
| Погрешность установки длительности импульсов при внутренней модуляции | не превышает шаг регулировки длительности импульса |
| Длительность нарастания и спада импульсов по уровням 0,1 и 0,9 | не превышает 10 % от длительности импульсов, неравномерность вершины импульса не превышает 15 % |
| Рабочий частотный диапазон внешнего модулирующего цифрового сигнала ТТЛ уровня | от постоянного до 1 МГц |
| Режим частотной модуляции (ЧМ) | |
| Рабочий диапазон модулирующей частоты синусоидального и прямоугольного сигнала | от 0,1 Гц до 100 кГц, с шагом перестройки от 0,1 Гц до 10 Гц и погрешностью установки частоты модулирующего сигнала не более 5·10-5, девиация частоты от 1 Гц до 100 кГц с шагом от 1 Гц до 0,1 к Гц и погрешностью установки 0,2 % |
| Длительности линейно-нарастающего и линейно-спадающего участков огибающей треугольного сигнала | регулируются независимо в пределах от 1 мс до 600 с с шагом от 1 мс до 0,1 с, приращение по частоте от несущей в конце линейно-нарастающего участка регулируется от 1 кГц до 50 МГц с шагом от 1 Гц до 10 кГц; |
| При линейно-импульсной модуляции регулируется длительность видеоимпульса и промежуток между ними | в пределах от 1 мс до 600 с с шагом от 1 мс до 0,1 с, приращение по частоте от несущей в конце линейно-нарастающего участка регулируется от 1 кГц до 50 МГц с шагом от 1 Гц до 10 кГц |
| Рабочий частотный диапазон внешнего модулирующего источника сигнала сложной формы | от 10 Гц до 20 кГц |
| Режим фазовой модуляции (ФМ) | |
| Рабочий диапазон модулирующей частоты | от 0,1 Гц до 100 кГц с шагом перестройки от 0,1 Гц до 10 Гц |
| Погрешность установки частоты модулирующего сигнала | не более +- 5·10-5·fм, где fм – модулирующая частота |
| Девиация | регулируется от 0,1 о до 360 о с шагом 0,1 о |
| Погрешность установки девиации | + 0,2 % |
| Рабочий частотный диапазон внешнего модулирующего источника сигнала сложной формы | от 10 Гц до 20 кГц |
| Общие характеристики | |
| Генератор обеспечивает программирование своих функций | по интерфейсу RS-232 |
| Габаритные размеры генератора (длина x ширина x высота), не более | 290x129x222 мм |
| Масса генератора | не превышает 3,5 кг |
| Мощность, потребляемая прибором от сети питания при номинальном напряжении | не превышает 30 ВА |
| Температура окружающего воздуха, С | от 5 до 40 |
| Относительная влажность | при температуре 30 С не более 90 |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Генератор сигналов Г4-219 | 1 |
| 2 | Футляр | 1 |
| 3 | Шнур соединительный | 1 |
| 4 | Вставка плавкая ВП2Б-1В 1А 250В | 2 |
| 5 | Кабель К8 (СТЫК С2, RS 232) | 1 |
| 6 | Кабель соединительный К9 (7/3,04 - 7/3,04) | 1 |
| 7 | Кабель соединительный К10 (Байонет-байонет) | 1 |
| 8 | Руководство по эксплуатации | 1 |
| 9 | Формуляр | 1 |
Документы:
Мы предлагаем для поставки радиоизмерительные средства генераторы сигналов. Г4-219 - генератор сигналов измерительный, артикул 168280 по цене 404 940 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
