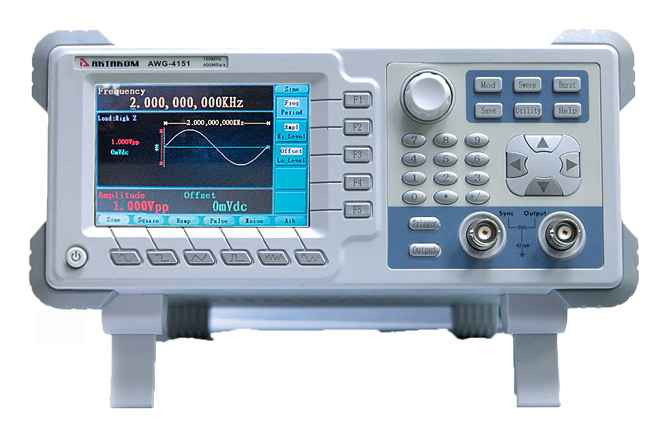

AWG-4151 Генератор сигналов специальной формы
- Минимальная стоимость, срок поставки, лучшие условия
- Гарантия от производителя и поставщика
- Работаем с государственными и бюджетными организациями на их условиях
- Помогаем составить ТЗ для процедур, готовим альтернативные КП для формирования НМЦ
- Ежедневные отгрузки транспортными компаниями ДЛ и СДЭК (довозим до терминала бесплатно)
- Самовывоз ежедневно пн–пт со склада в г. Москве (м. Румянцево)
- Оперативная доставка по Москве и МО (от 1500 руб. с НДС)
- Отгрузка любыми транспортными компаниями и курьерскими службами по всей России
- Безналичная оплата с НДС для юридических лиц
- Частичная предоплата, полная оплата по факту поставки, работа по договору
- Банковская карта онлайн или наличными при самовывозе для физических лиц
- Работаем по вашей форме договора
- Предоставляем все уставные документы, бухгалтерскую и налоговую отчётность
- Отсутствие судебной практики и исполнительных производств
- Более 10000 выполненных поставок · только положительные отзывы от клиентов
Цена по запросу
Нашли дешевле? Сделаем лучшее предложение →Количество
ИтогоЦена по запросу
Описание генератора сигналов специальной формы AWG-4151:
Универсальный генератор стандартных и специальных форм сигналов. 1 канал. Полоса - 1мкГц…150 МГц (синус). Макс.дискретизация 400 Мвыб/сек. Разрешение по вертикали: 14 бит. Макс. количество точек - 1М. Режимы модуляции АМ, ЧМ, ФМ, ЧМн, ШИМ. Режим качания частоты. Режим пачек импульсов. Произвольная форма. Цветной графический ЖК-дисплей с поддержкой формы. Интерфейс USB-host, USB -device. Габариты 235 х 110 х 295. Вес 3 кг
Технические характеристики:
| Параметр | Значение | ||||
|---|---|---|---|---|---|
| Максимальная выходная частота | 150 МГц | ||||
| Количество каналов | 1 | ||||
| Форма сигнала | Стандартные: синусоидальный, прямоугольный, треугольный, импульсный, шумовой; Специальной формы: всего 48 форм, в т.ч. экспонента нарастание, экспонента спад, sin (x)/x, лесенка Произвольная (пользовательская) форма | ||||
| Частотные характеристики | |||||
| Диапазон | синусоидальный сигнал | 1 мкГц ~ 150 МГц | |||
| прямоугольный сигнал | 1 мкГц ~ 50 МГц | ||||
| импульсный сигнал | 1 мкГц ~ 25 МГц | ||||
| пилообразный и треугольный сигнал | 1 мкГц ~ 1 МГц | ||||
| белый шум (Гаусс) | полоса 50 МГц (-3дБ) | ||||
| специальной формы | 1 мкГц ~ 10 МГц | ||||
| Разрешение по частоте | 32 бит | ||||
| Максимальная дискретизация | 400 Мвыб/сек | ||||
| Синусоидальный сигнал | |||||
| Неравномерность АЧХ (1 Вп-п, 100 кГц) | ±0.2 дБ (<10 МГц) ±0.3 дБ (10 МГц ~ 25 МГц) ±0.5 дБ (25 МГц~100 МГц) ±1.0 дБ (100 МГц~150 МГц) | ||||
| Коэффициент гармоник (1 Вп-п) | <-40 дБн | ||||
| Общие гармонические искажения (10 Гц ~ 20 кГц, 1 Вп-п) | <0.2% | ||||
| Фазовый шум (20 МГц) | -110 дБн/Гц @ 10 кГц | ||||
| Прямоугольный сигнал | |||||
| Время нарастания/спада (1 кГц, 1 Вп-п) | < 10 нс (10%~90%) | ||||
| Выброс | < 2 % | ||||
| Коэф.заполнения | 20% ~ 80% (≤25 МГц) 50% (>25 МГц) | ||||
| Ассиметрия (<50% коэф.заполнения) | 1% от периода + 5 нс | ||||
| Джиттер | 300 пс +0,1% от периода | ||||
| Треугольный сигнал | |||||
| Нелинейность (1 кГц, 1 Вп-п, 100% симметрия) | < 0,1% | ||||
| Симмметрия | 0 ~ 100% | ||||
| Импульсный сигнал | |||||
| Длительность импульса | 40 нс ~ 2000 с | ||||
| Точность установки | 1 нс | ||||
| Время нарастания/спада | 20 нс ~500 мкс | ||||
| Выброс | < 2% | ||||
| Джиттер | 300 пс +0,1% от периода | ||||
| Специальная и произвольная форма | |||||
| Максимальное количество точек участвующих в формировании сигнала | 2~1 млн.точек | ||||
| Вертикальное разрешение | 14 бит | ||||
| Частота дискретизации | 200 Мвыб/сек | ||||
| Время нарастания/спада | < 35 нс | ||||
| Джиттер (СКЗ) | 6 нс + 30 ppm | ||||
Характеристики выхода:
| Параметр | Значение | |
|---|---|---|
| Амплитуда (50 Ом) | 10 мВп-п ~ 10 Вп-п (1 мкГц ~ 10 МГц) 10 мВп-п ~ 5 Вп-п (10 мГц ~ 80 МГц) 10 мВп-п ~ 2,5 Вп-п (80 мГц ~ 150 МГц) | |
| Амплитуда (Высокий импеданс) | 20 мВп-п ~ 20 Вп-п (1 мкГц ~ 10 МГц) 20 мВп-п ~ 10 Вп-п (10 мГц ~ 80 МГц) 20 мВп-п ~ 5 Вп-п (80 мГц ~ 150 МГц) | |
| Разрешение вертикальное | 1 мВп-п | |
| Смещение (AC+DC) | ±5 В (50 Ом) ±10 В (высокий импеданс) | |
| Точность установки смещения | 1 мВ | |
| Выходной импеданс | 50 Ом, типичное | |
AM Модуляция:
| Параметр | Значение |
|---|---|
| Несущая | синус |
| Источник | Внутренний/Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, белый шум, специальной |
| Частота внутреннего модулирующего сигнала | 2 мГц ~ 20 кГц |
| Коэффициент модуляции | 0% ~ 120% |
ЧМ Модуляция :
| Параметр | Значение |
|---|---|
| Несущая | синус |
| Источник | Внутренний/Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, треугольный, белый шум, специальной |
| Частота внутреннего модулирующего сигнала | 2 мГц ~ 20 кГц |
| Девиация частоты | 2 мГц ~ 20 МГц |
ФМ Модуляция :
| Параметр | Значение |
|---|---|
| Несущая | синус |
| Источник | Внутренний/Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, треугольный, белый шум, специальной |
| Частота внутреннего модулирующего сигнала | 2 мГц ~ 20 кГц |
| Девиация | 0 ~ 180° |
Частотная манипуляция:
| Параметр | Значение |
|---|---|
| Несущая | синус |
| Источник | Внутренний/Внешний |
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% |
| Частота внутреннего модулирующего сигнала | 2 мГц ~ 100 кГц |
ШИМ модуляция:
| Параметр | Значение |
|---|---|
| Несущая | импульс |
| Источник | Внутренний/Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, треугольный, специальной (кроме DC) |
| Частота внутреннего модулирующего сигнала | 2 мГц ~ 20 кГц |
| Глубина девиации | длительность импульса от 0 нс до 200 мксек |
Режим свипирования (качания):
| Параметр | Значение |
|---|---|
| Форма | синус, прямоугольный, пила |
| Закон | линейный/логарифмический |
| Направление | Вверх/Вниз |
| Время свипирования | 1 мс ~ 500 с + 0.1% |
| Источник запуска | Ручной, внешний, внутренний |
Режим пачек импульсов:
| Параметр | Значение |
|---|---|
| Форма | синус, прямоугольный, пила, треугольный, специальной |
| Тип | Количество импульсов: 1 ~ 1 000 000 , непрерывный, стробированный |
| Начальная/Конечная фаза | -360° ~ 360° |
| Время стояния | (10 мс ~ 500 с) ± 0.1% |
| Стробированный запуск | Внешний запуск |
| Источник запуска | Ручной, внешний, внутренний |
Разъемы на задней панели:
| Параметр | Значение | |
|---|---|---|
| Внешняя модуляция | Диапазон входных частот | DC~20 кГц |
| Диапазон входных напряжений | ±5 Вп-п | |
| Входной импеданс | 10 кОм, типичное | |
| Внешний запуск | Уровень | TTL |
| Фронт | нарастающий или спадающий (по выбору) | |
| Длительность импульса | >100 нс | |
| Задержка запуска | 0 нс~60 с | |
| Вход внешнего тактирования | Импеданс | 1 кОм, AC связь |
| Входное напряжение | 100 мВп-п~5 Вп-п | |
| Частота | 20 МГц±35 кГц | |
| Выход внешнего тактирования | Импеданс | 50 кОм, AC связь |
| Амплитуда | 5 Вп-п, доступно 50 Ом | |
| Выход синхронизации | Уровень | TTL |
| Выходной импеданс | 50 Ом, типичное | |
| Длительность импульса | >400 нс, типичное | |
Основные характеристики:
| Параметр | Значение | |
|---|---|---|
| Тип дисплея | Жидкокристаллический, 3.9" TFT, 480 х 320, 65536 цветов | |
| Питание | 100~240 В АСскз，50/60 Гц, CATII | |
| Интерфейс | USB устройство, USB host, LAN, RS-232 | |
| Потребляемая мощность | не более 50 Вт | |
| Рабочая температура | 0°C...40°C | |
| Габаритные размеры | 235 х 110 х 295 мм | |
| Вес | 3 кг | |
Основные характеристики:
| Параметр | Значение | |
|---|---|---|
| Тип дисплея | Жидкокристаллический, 4.3" TFT, 480 х 272 | |
| Питание | 100~240 В АСскз，45~65 Гц | |
| Интерфейс | USB устройство, USB host, LAN | |
| Потребляемая мощность | не более 30 Вт | |
| Рабочая температура | 0°C...40°C | |
| Габаритные размеры | 322 х 256 х 102 мм | |
| Вес | 3 кг | |
Документы:
Мы предлагаем для поставки радиоизмерительные средства генераторы сигналов. AWG-4151 Генератор сигналов специальной формы, артикул 6952 по цене 0 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
Характеристики
Доступно | Под заказ |
Производитель | Актаком |
Страна производитель | Россия |
Гарантия (мес.) | 12 |
Артикул | AWG-4151 |
