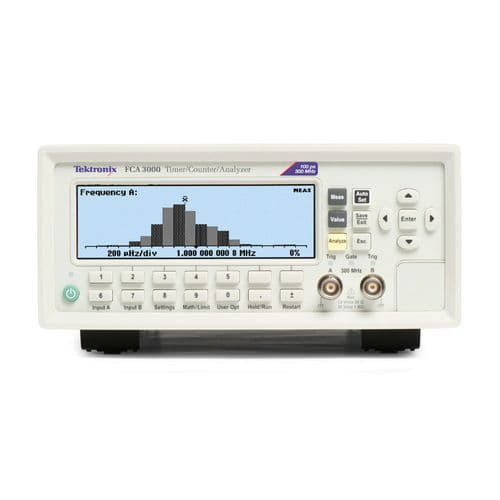

FCA3020 Частотомер

Описание частотомера FCA3020

Частотомер Tektronix FCA3020 сочетает функции частотомера и таймера в одном многофункциональном приборе. Обладая беспрецедентной разрешающей способностью, он позволяет обнаруживать очень малые изменения частоты и времени.

Для обеспечения правильных измерений отклонения осциллограф предлагает методику измерения нулевого мертвого времени и непрерывную отметку времени событий запуска. Эта особенность жизненно важна для механических и медицинских измерений, где каждый отдельный цикл должен быть измерен. Серия FCA3020 предлагает эту функциональность через интерфейсы USB / GPIB с необработанной функцией отметки времени.

С уникальным дисплеем серии FCA вы можете измерять несколько параметров одного и того же сигнала из одного тестового соединения. Чтобы выявить проблемы качества сигнала, такие как дрейф, кратковременные переходные процессы и стабильность, вы можете просматривать данные в виде графика трендов в реальном времени или гистограммы в графическом режиме отображения серии FCA или использовать статистику измерений для отслеживания изменений параметров сигнала. через некоторое время.

Отличительные особенности частотомера FCA3020

• Регистрация незначительных изменений частоты благодаря лучшему в отрасли разрешению по частоте.
• Точная регистрация сигнала благодаря высочайшему разрешению при одиночном запуске.
• Отображение на одном экране результатов измерений одновременно с основными показаниями частоты, времени или фазы для быстрой оценки характеристик тестируемого устройства.
• Обобщенные графики измерений и графическое обозначение дрейфа и периодически возникающих событий.
• Обнаружение проблем стабильности или шума при просмотре результатов в виде гистограмм.и M-PHY
• Измерение и анализ частотных, временных и фазовых характеристик сигнала в процессе разработки, производства и в полевых условиях.

Теxнические xарактеристики частотомера FCA3020

Параметр	Значения
Режим	Нормальный, с подтверждением приема
Частотный диапазон: Вход А, В	0,001 Гц...20000 МГц
Разрешение	12 цифр за период измерения 1с (норма)
Дополнительные параметры	Vmax, Vmin, Vp-p
Измерение периода
Режим	Одиночный, усреднение
Диапазон: Вход А, В	3,3 нс...1000 с (одиночный, усреднение)
Разрешение	100 пс (одиночный), 12 разрядов/с (среднее)
Дополнительные параметры	Vmax, Vmin, Vp-p
Входы A и B
Диапазон частот	DC: 0...300 МГц AC: 10 Гц...300 МГц
Импеданс	1 МОм/20 пФ или 50 Ом (КСВН<2:1)
Запуск	положительный или отрицательный фронт
Максимальная рассинхронизация канала	500 пс
Чувствительность	15 мВ (DC...200 МГц) 25 мВ (200...300 МГц)
Ослабление	х1, х10
Динамический диапазон	30 мВп-п...10 Вп-п в диапазоне ±5 В
Уровень срабатывания (показания на дисплее)	Разрешение: 3 мВ Неопределенность (х1): ±(15 мВ+1% уровня срабатывания) В автоматическом режиме уровень срабатывания устанавливается равным 50% входного сигнала (10% и 90% для периода переднего/заднего фронта)
Автоматический режим гистерезиса	Время: минимальный период гистерезиса (коррекция на гистерезис) Частота: 1/3 амплитуды входного сигнала
Аналоговый ФНЧ	Номинал 100 кГц, RC-типа
Цифровой ФНЧ	Частота среза 1 Гц ... 50 МГц
Максимальное неразрушающее напряжение	1 МОм:  350 В (DC+ACpk) до 440 Гц с уменьшением до 12 Вскз при 1 МГц 50 Ом: 12 Вскз
Тип разъема	BNC
Входы и выходы на задней панели
Вход блокировки (блокировка/разблокировка) всех функций измерений	Импеданс: примерно 1 кОм Диапазон частот: 0...80 МГц
Дополнительные функции
Задержка срабатывания
Диапазон задержки	20 нс...2 с
Разрешение	10 нс
Внешнее управление пуском и остановом
Режим	Пуск, Останов, Управление пуском и остановом
Входные каналы	A, B или E (на задней панели)
Макс.частота следования управляющего сигнала	Канал A, B: 160 МГц Канал E: 80 МГц
Общие характеристики
Напряжение питания	90...265 В, 45...440 Гц
Потребляемая мощность	< 40 Вт
Рабочая температура	0 С ... 50 С
Влажность	5...95% (10...30 С) 5...75% (30...40 С) 5...45% (40...50 С)
Габаритные размеры (В х Ш х Г)	90х210х395 мм
Масса	2,7 кг (нетто) 3,5 кг (брутто)

Комплектация частотомера FCA3020

• Частотомер FCA3020
• Кабель питания
• Краткое руководство по эксплуатации
• Диск CD: Руководство пользователя, руководство программиста, пробная версия ПО TimeView
• Диск CD: базовая версия ПО LabVIEW SignalExpress

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/Tektronix/Свидетельство СИ FCA3000, MCA3000.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Tektronix/Описание типа FCA3000, MCA3000.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Tektronix/Техническое описание FCA3000, MCA3000 (Англ.).pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Tektronix/Руководство по эксплуатации FCA3000, MCA3000 (Англ.).pdf

Мы предлагаем для поставки радиоизмерительные средства частотомеры. FCA3020 Частотомер, артикул 319290 по цене 0 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
