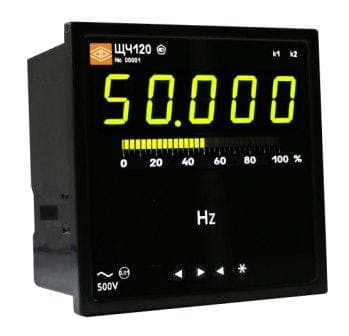

Частотомер ЩЧ96

Описание частотомера ЩЧ96

Приборы ЩЧ96 предназначены для измерения и преобразования частоты переменного тока в однофазных электрических сетях и других цепях переменного тока в выходные унифицированные сигналы постоянного тока и передачи измеренных значений по последовательному цифровому интерфейсу RS485.

Приборы применяются в энергетике и других областях промышленности для контроля электрических параметров. Возможность обмена информацией по интерфейсу RS485, наличие выходных аналоговых сигналов постоянного тока и дискретных выходов позволяют использовать приборы в автоматизированных системах различного назначения.

Приборы являются одноканальными однопредельными и имеют исполнения по габаритным размерам, диапазонам входных напряжений, разрядности, диапазону измерений, классу точности, напряжению питания, дискретным и аналоговым выходам, цвету индикаторов.

Дополнительные возможности:

1. Изменен дизайн лицевой панели для контрастного отображения данных
2. Увеличен размер индикаторов (для ЩЧ120 с красным, зеленым, желтым индикатором)
3. Добавлена цветная комбинированная индикация, горизонтальная барграфическая шкала
4. Увеличен межповерочный интервал с 1,5 до 10 лет
5. Наличие «бюджетной» версии прибора без интерфейса RS485

Технические характеристики ЩЧ96

Параметр	Значения
Отображение информации
Светодиодная индикация (единичные и семисегментные индикаторы)	- четырехзначный или пятизначный семисегментный светодиодный индикатор (в зависимости от разрядности в соответствии с заказом); - единичные светодиодные индикаторы, отображающие работу интерфейса, состояние дискретных выходов Высота знаков: ЩЧ96 - 14,2 мм (для прибора с разрядностью 5,0) или 20 мм (для прибора с разрядностью 4,0);
Дополнительные возможности	Подключение модулей индикации или табло по интерфейсу RS485
Телеизмерение
Диапазон измерения	10…9999 Гц, 10…15000 Гц
Диапазон входного напряжения	Uном = 150 В (22,5...180 В), Uном = 500 В (75...600 В)
Класс точности	0,01; 0,05 – при измерении; 0,5 – при преобразовании
Максимальный диапазон показаний	разрядность 4,0: от 0 до 9999; разрядность 5,0: от 0 до 99999
Время измерения	0,1 с
Время установления выходного аналогового сигнала, не более	0,5 с
Пределы основной погрешности	Измерение: 0,05% (с разрядностью 4,0); 0,01% (с разрядностью 5,0) Преобразование: 0,5%
Гальваническая развязка входных и выходных цепей, цепей питания	Есть
Входное сопротивление при измерении напряжения переменного тока	(1-0,005) МОм
Интерфейс связи / Аналоговые выходы
RS485	Количество: 0, 1, 2; протокол Modbus RTU Скорость передачи данных: 9600, 19200, 38400, 57600 бод.
Аналоговые выходы	Количество: 0, 1, 2 Диапазоны: 0...5 мА, 4...20 мА, 0...20 мА, 0...2,5...5 мА; 4...12...20 мА; 0...10...20 мА Примечание: Возможны комбинации аналоговых и дискретных выходов в зависимости от исполнения прибора.
Телеуправление
Дискретные выходы	Количество: 0, 1, 2 Постоянное напряжение 350 В, 200 мА или переменное напряжение 250 В, 200 мА Примечание: Возможны комбинации аналоговых и дискретных выходов в зависимости от исполнения прибора.
Питание
Напряжение питания	- 12ВН - (12 +6/-3) В постоянного тока, - 24ВН - (24 +12/-6) В постоянного тока, - 220ВУ - от 85 до 264 В переменного тока частотой (50 0,5) Гц или от 120 до 370 В постоянного тока, - 230В - от 85 до 264 В переменного тока частотой (50 0,5) Гц
Мощность потребления от цепи питания, не более	- 3,5 В•А для приборов с напряжением питания 12ВН, 24ВН; - 6,0 В•А для приборов с напряжением питания 220ВУ, 230В.
Перепрограммирование прибора (настройка)
Перепрограммирование	- через программу «Конфигуратор» (интерфейс RS485); - с помощью кнопок на передней панели (при наличии)
Параметры перепрограммирования	- параметры работы индикации; - положение десятичной точки; - диапазон преобразования частоты в выходной аналоговый сигнал; - диапазон изменений аналоговых выходов; - режимы работы и уровни срабатывания дискретных выходов (уставок); - параметры интерфейса; - калибровка
Условия эксплуатации
Рабочий диапазон температур	От - 40 до + 70 С
Степень защиты	IP50
Монтаж	В щит
Сечение проводов	2,5 мм2
Максимальная перегрузка по входному сигналу (длительность)	150 % (2 ч)
Межповерочный интервал	10 лет
Гарантийный срок эксплуатации	24 мес.
Средний срок службы, не менее	20 лет
Средняя наработка на отказ	200000 ч

Габаритный чертеж

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Руководство по эксплуатации серии ЩЧ.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Свидетельство об утверждении типа СИ ЩЧ.pdf
