Частотомер ЩЧ02.01П

Описание частотомера ЩЧ02.01П

Цифровые частотомеры ЩЧ02.01П предназначены для измерения и преобразования частоты переменного тока в однофазных электрических сетях и других цепях переменного тока в выходные унифицированные сигналы постоянного тока и передачи измеренных значений по последовательному цифровому интерфейсу RS485.

Приборы являются одноканальными однопредельными и имеют исполнения по габаритным размерам, диапазонам входного напряжения, напряжению питания, наличию интерфейса, дискретным и аналоговым выходам, цвету индикаторов. Приборы могут иметь диапазон измерений частоты (нормальная область измерения частот) от 10 до 9999 Гц, разрядность 4,0.

Диапазон преобразования частоты может быть любой в пределах диапазона измерений. Приборы имеют возможность изменения диапазона преобразования частоты потребителем в процессе эксплуатации.

Преимущества:

• Уникальные габаритные размеры: ЩЧ02.01П - 96x48x90 мм
• Класс точности: 0,05 (при измерении)
• Большой размер индикаторов: ЩЧ02.01П – 20 мм
• Возможность программирования: параметров интерфейса, положения десятичной точки, уровней срабатывания дискретных выходов (уставок), диапазона преобразования частоты в выходной аналоговый сигнал, диапазона изменений аналоговых выходов (только для диапазонов 0…20 мА, 4…20 мА, 0…10…20 мА, 4…12…20 мА)
• Приборы имеют режимы редактирования программируемых параметров, калибровки, диагностики индикации, регулировки уровня яркости свечения индикаторов с помощью кнопки (кроме ЩЧ02.01П) или по интерфейсу RS485
• Межповерочный интервал – 10 лет
• Расширенный рабочий диапазон температур: -40 С…+50 С
• Приборы могут иметь диапазон измерений частоты (нормальная область измерения частот) от 10 до 9999 Гц, разрядность 4,0.

Технические характеристики ЩЧ02.01П

Параметр	Значения
Отображение информации
Светодиодная индикация (единичные и семисегментные индикаторы)	- четырехзначный семисегментный светодиодный индикатор для отображения значений частоты переменного тока; - единичные светодиодные индикаторы, отображающие работу интерфейса, состояние дискретных выходов
Дополнительные возможности	Подключение модулей индикации или табло по интерфейсу RS485
Телеизмерение
Диапазон входного напряжения	150 В, 250 В, 500 В
Диапазон преобразования частоты	От 45 до 55 Гц (по умолчанию) Диапазон преобразования частоты может быть любым в пределах диапазона измерений частот от 10 до 9999 Гц
Класс точности	При измерении частоты входного сигнала – 0,05; При преобразовании – 0,5
Максимальный диапазон показаний	От 0 до 9999
Время измерения	0,1 с
Время установления выходного аналогового сигнала, не более	0,5 с
Пределы основной погрешности	Измерение частоты: 0,05 %; Преобразование частоты: 0,5 %
Гальваническая развязка выходных цепей, цепей питания	Есть
Кратковременные перегрузки по входному сигналу с кратностью	Ток: кратность: 2; число перегрузок: 10; длительность каждой перегрузки, сек.: 10; интервал между двумя перегрузками, сек.: 10.
Входное сопротивление при измерении напряжения переменного тока	(10,005) МОм
Интерфейс связи / Аналоговые выходы
RS485	Количество: 0 или 1; протокол Modbus RTU; Скорость обмена по интерфейсу: 9600, 19200, 38400, 57600 бит/сек.
Аналоговые выходы	Количество: 0, 1, 2; Диапазоны: 0...5 мА, 4...20 мА, 0...20 мА, 0…2,5…5 мА, 4…12…20 мА, 0…10…20 мА
Телеуправление
Дискретные выходы	Количество: 0, 1, 2; Постоянное напряжение 300 В, 100 мА или переменное напряжение 200 В, 100 мА
Питание
Напряжение питания	- 5В - (5 0,25) В постоянного тока; - 12В - (12 0,6) В постоянного тока; - 24В - (24 1,2) В постоянного тока; - 5ВН - (5 +4/-0,5) В постоянного тока; - 12ВН - (12 +6/-3) В постоянного тока (имеется защита от неправильного подключения полярности напряжения питания); - 24ВН - (24 +12/-6) В постоянного тока (имеется защита от неправильного подключения полярности напряжения питания); Приборы ЩЧ02.01П обеспечивают резервирование питания для исполнений с напряжением питания (12 +6/-3) В и (24 +12/-6) В.
Мощность потребления от цепи питания, не более	ЩЧ02.01П - 3,2 В•А
Перепрограммирование прибора (настройка)
Перепрограммирование	- через программу «Конфигуратор» (интерфейс RS485)
Параметры перепрограммирования	- параметры индикации: обновление индикации, положение десятичной точки, выбор типа и параметров шкалы, параметры отображения; - параметры интерфейса: адрес прибора, скорость передачи, паритет, стоп-бит; - параметры измерительной части: вид измерения, калибровка входного сигнала, время измерения, значение зоны нечувствительности; - параметры дискретного выхода; - параметры аналогового выхода
Условия эксплуатации
Рабочий диапазон температур	От -40 до +50 С
Степень защиты	IP50
Монтаж	В щит
Сечение проводов	2,5 мм2
Максимальная перегрузка по входному сигналу (длительность)	150 % (2 ч)
Межповерочный интервал	10 лет
Гарантийный срок эксплуатации	36 мес.
Средний срок службы, не менее	20 лет
Средняя наработка на отказ	200000 ч

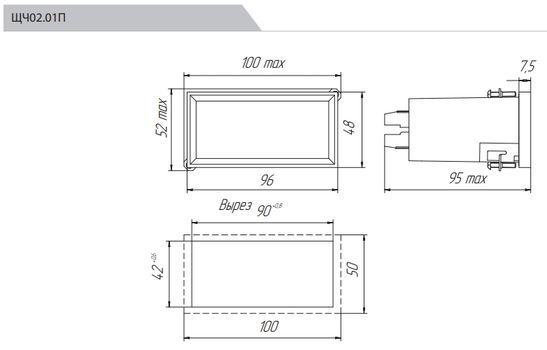

Габаритный чертеж
