Частотомер МЕГЕОН 76001

Описание частотомера электронно-счетного МЕГЕОН-76001:

Компактный частотомер МЕГЕОН-76001 дополняет серию прецизионных измерительных приборов МЕГЕОН. Частотомер МЕГЕОН-76001 предназначен для измерения частоты в диапазоне - от 10 Гц до 2,7 ГГц. Главным узлом данного частотомера является микропроцессор, благодаря которому достигаются высокая точность и разрешающая способность. Электронно-счетный частотомер оснащен функцией автопроверки, что позволяет максимально снизить погрешность измерений. Опорный генератор (частота 13 МГц) встроен в термостат. Небольшие габариты и малый вес позволяют использовать данный частотомер даже в полевых условиях.

Отличительные особенности:

• Высокие показатели точности;
• Цифровой дисплей (9 разрядов);
• Определение периода повторения сигналов;
• Интегрированный аттенюатор;
• Функция автопроверки;
• Широкий диапазон рабочих частот;
• Прибор управляется микропроцессором;
• Опорный генератор встроен в термостат.

Технические характеристики:

Параметр	Канал 1	Канал 2
Измерение частоты	Диапазон: 10 Гц…10 мГц прямой подсчет Разрешающая способность 10 мГц…100 мГц Разрешение: прямой подсчет: 1 Гц, 10 Гц,100 Гц Разрешающая способность:10 Гц, 100 Гц, 1000 Гц Время счета: 0,01 с, 0,1 с, 1 с	Диапазон измерений: разрешающая способность 100 мГц…2700 мГц Разрешающая способность: 100 Гц, 1 кГц, 10 кГц Время счета: 0,01 с, 0,1 с, 1 с
Измерение периода	Вход: Канал 1 Диапазон: 10 Гц…10 мГц Разрешение: 10 -7 с., 10 -8 с, 10 -9с	--
Подсчет общего количества импульсов:	Вход: Канал 1 Диапазон: 10 Гц ... 10 мГц Разрешение: 1 импульс	--
Параметры входа:	Входная чувствительность: Диапазон 10 мГц: 10 Гц…8 мГц Напряжение с действующим значением 75 мВ 8 мГц…10 мГц Напряжение с действующим значением 30 мВ Диапазон 100 мГц: 10 мГц…8 мГц Напряжение с действующим значением 30 мВ 80 мГц…100 мГц Напряжение с действующим значением 30 мВ Аттенюатор: 10, 1/20 Фильтрация: фильтр низких частот (ФНЧ), 100 кГц, -3 дБ Импеданс: приблизительно 1 мОм (менее 35 пФ) Максимально допустимое напряжение: 250В (действующее значение постоянного + переменного тока) (установить аттенюатор (ATT) на 1/20)	Входная чувствительность: 100 мГц ... 2400 мГц Напряжение с действующим значением 30 мВ 2400 мГц ... 2700 мГц Напряжение с действующим значением 75 мВ Импеданс: приблизительно 50 Ом Максимально допустимое напряжение: 3В
Параметры опорного генератора:	Частота опорного генератора: 13 мГц
Кратковременная стабильность:	±3 х 10 -9 /с
Долговременная стабильность:	±2 х 10-5 /месяц
Влияние температуры:	±1 х 10-5, в диапазоне от 0°C…+40°C
Напряжение в сети:	каждые ±10% изменения на основе каждых ± 1 х 10(-7) изменение частоты опорного генератора
Дисплей:	яркий ЖК дисплей с красной подсветкой, 8 разрядов, 0,39 дюймов, десятичная точка, счет, индикация перегрузки, обозначение кГц, мГц и ?s
Питание:	220В переменного тока ±10% 50 Гц
Начало работы прибора:	через 20 мин, если температура ниже 25°C
Рабочая температура:	от -5°C до +50°C (точность указывается при 25°С ± 5°С)
Температура, влажность хранения и транспортировки:	от -20°C до +60°C, влажность до 85% при +40°С без перепадов температуры вызывающих конденсат
Влажность при эксплуатации:	10…90% относительной влажности
Влажность при хранении:	5…95% относительной влажности
Входное напряжение/ Предохранитель/ Максимальное потребление	206 - 252В/ (50-60 Гц) 0,25 А / 250В 10 Вт
Параметр	Значение
Дисплей	9-разрядный
Диапазон частот	10 Гц ... 2700 МГц
	1 МОм - 1й канал
	50 Ом - 2й канал
Питание	220В ±10% 50 ... 60 Гц
Габариты (Ш ? В ? Г), мм	230 х 210 х 76
Вес, кг	1,8
1-й канал
Диапазон частот	10 Гц ... 8 МГц: 75 мВ
	8 МГц ... 10 Мгц: 30 мВ
	10 МГц ... 80 МГц: 30 мВ
	80 МГц ... 100 МГц: 30 мВ
2-й канал
Диапазон частот	100 МГц ... 2400 МГц: 30 мВ
	2400 МГц ... 2700 МГц: 75 мВ

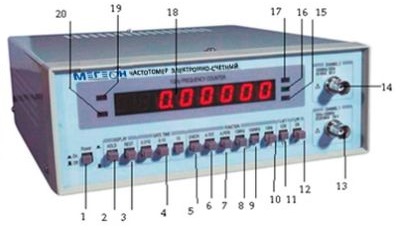

Описание передней панели:

1. POWER - кнопка питания;
2. HOLD - кнопка удержания текущих данных на дисплее;
3. REST - кнопка переустановки и начала нового измерения;
4. GATE TIME - кнопка времени и измерения, для выбора разрядности индикации;
5. CHECK - проверка статуса прибора, при нажатии на дисплее отображатся цифры от 0 до 9;
6. 1.TOT - подсчет общего количества импульсов (канал 1);
7. 1.PERI - измерение периода (канал 1);
8. CH1 100MHz - выбор диапазона 10 Гц ... 10 мГц (канал 1 на входе);
9. CH1 100MHz - выбор диапазона 10 Гц ... 100 мГц (канал 1 на входе);
10. CH2 2,7 гГц - выбор диапазона 100 мГц ... 2,7 гГц (канал 1 на входе);
11. ATT - переключатель входного сигнала аттенюатора. при нажатии входная чувствительность уменьшается в 20 раз (только канал 1);
12. LPF - фильтр низких частот (ФНЧ), 100 кГц переменного напряжения, 3 дБ;
13. CHANNEL1 - вход канала 1. нажмите кнопку 11.ATT для уменьшения входного сигнала, если он превышает 300 мВ для уточнения измерений;
14. CHANNEL2 - вход канала 2;
15. - единица измерения периода;
16. MHz - единица измерения частоты;
17. kHz - единица измерения частоты;
18. Display - дисплей прибора;
19. GT - состояние счета, загорающиеся индиаторы означают счет;
20. OF - выход за пределы, индикаторы означают превышение 8 цифр.

Комплект поставки:

1. Частотомер электронно-счетный МЕГЕОН-76001 - 1 шт;
2. Кабель BNC-крокодил - 1 шт;
3. Кабель питания - 1 шт;
4. Руководство по эксплуатации и паспорт - 1 шт.

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/Megeon/Руководство по эксплуатации и паспорт частотомера электронно-счетного МЕГЕОН-76001.pdf

Мы предлагаем для поставки радиоизмерительные средства частотомеры. Частотомер МЕГЕОН 76001, артикул 145240 по цене 17 590 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
