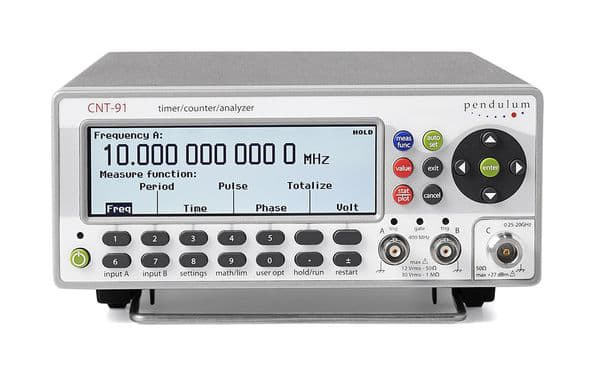

Частотомер CNT-91

Описание частотомера CNT-91

CNT-91 – частотомер электронно-счётный позволяет не только определять значения всех основных параметров (период, фазу, частоту) высокочастотных сигналов, но и производить качественную калибровку другого прецизионного контрольно-измерительного оборудования.

Благодаря наличию в конструкции рубидиевого опорного генератора представленный прибор может эффективно использоваться как эталонное средство на предприятиях приборостроения, в центрах стандартизации и метрологии, в исследовательских и производственных лабораториях.

Отличительные особености:

• 2 канала: А, В (опция - канал С)
• Частотный диапазон 0,001 Гц … 300 МГц (опции до 3/ 8/ 14/ 20 ГГц)
• Высокая стабильность опорного генератора: 5?10-11 (рубидий)
• Скорость измерений: до 250 К в секунду, внутренняя память 3,5 М
• Разрешение: 12 разрядов при времени измерения 1 с
• Временное разрешение для однократного измерения 50 пс
• Программируемый импульсный выход: 0,5 Гц … 50 МГц
• Режим анализа джиттера частоты и модуляций, в том числе ЧМ, с помощью ПО TimeView (опция)
• Дисплей с возможностью числового (14 разрядов, разрешение 320?97) и графического представления результатов (статистика: уход, гистограммы, отклонение/девиация Аллана)
• Внутренняя память настроек прибора: 17 профилей (10 с защитой)
• Скорость передачи на ПК: 2600 измерений /сек (15000/сек в пакетном режиме с предварительной обработкой)
• Небольшое время прогрева (~12 мин до 5?10-10)
• Интерфейсы USB и КОП

Технические характеристики частотомера CNT-91

Параметр	Значения
Измерение частоты	Диапазон измерений: 0,001 Гц … 400 МГц Разрешение: 12 разрядов (при времени счета 1 с)
Измерение периода усредненного сигнала	Диапазон измерений: 3,3 нс … 1000 с Разрешение однократное измерение: 50 пс (12 азрядов за 1 с при усреднении)
ОТНОШЕНИЕ А/В, В/А, С/А, С/В	Диапазон измерений: 10-9 … 1011
Измерение периода Back-to-back по входам А,B (CNT-91)	4 мс - 500 с, разрешение 50 пс RMS
Длительность импульсов	Диапазон измерений: 3,3 нс … 106 с Минимальная длительность: 3,3 нс
Подсчет импульсов	Режимы: А, В, А+В, А-В, А/В Диапазон: До 10^10
Коэффициент заполнения	Диапазон: 0,000001 … 0,999999 в диапазоне частот 0,1 Гц – 400 МГц
Интервал времени А-В, В-А, А-А, В-В	Диапазон: -5 нс…+106 с -106…+106 с при интеллектуальном расчете
Фазовый сдвиг «А относительно В»	Диапазон измерений -180°…+360° Разрешение 0,001° до 10 кГц, 1° свыше 10 МГц Диапазон частот До 160 МГц
Измерительный вход	Макс. входной уровень: 350 В (до 440 Гц), 12 В (до 1 МГц) при 1 МOм 12 В при 50 Ом Максимальная чувствительность: 10 мВ (до 50 МГц) 30 мВ (свыше 50 МГц) Входной импеданс: 1 МОм или 50 Ом Уровень запуска: Разрешение 2,5 мВ Ослабление х1, х10 Диапазон (х1): 30 мВ – 10 В Фильтр низких частот: 100 кГц – аналоговый 1 Гц - 50 МГц – цифровой

Комплектация частотомера CNT-91

Наименование	Количество
Прибор	1
Сетевой шнур	1
Руководство пользователя на CD	1
Руководство по программированию	1
Сертификат о калибровке	1

Дополнительная комплектация частотомера CNT-91

• Опция 10: опция высокочастотного входа С 0,1 - 3 ГГц
• Опция 13: опция высокочастотного входа С 0,3 - 8 ГГц
• Опция 14: опция высокочастотного входа С 0,25 - 14 ГГц
• Опция 14B: опция высокочастотного входа С 0,25 - 20 ГГц
• Опция 19/90: временная база термостата очень высокой стабильности; 0.06 ppm/месяц
• Опция 27: футляр для переноски
• Опция 27H: жесткий футляр для транспортировки
• Опция 29/90: Программное обеспечение TimeView под Windows
• Опция 30/90:временная база термостата ультравысокой стабильности; 0.01 ppm/месяц
• Опция 40/90: временная база термостата ультравысокой стабильности; 0.003 ppm/месяц

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/Pendulum/Расширенные характеристики CNT-91.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Pendulum/Свидетельство СИ CNT-90.pdf

Мы предлагаем для поставки радиоизмерительные средства частотомеры. Частотомер CNT-91, артикул 169115 по цене 595 588 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
