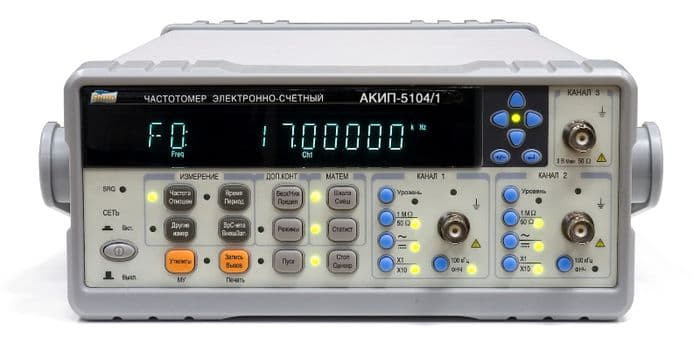

АКИП-5104/1 - Частотомер электронно-счётный

Описание электронно-счётного частотомера АКИП-5104/1

Частотомер электронно-счетный АКИП-5104/1 предназначен для измерения частоты, периода, временных интервалов, отношения частот, длительности импульса и фазового сдвига между сигналами, скважности (коэффициента заполнения), а также способен производить счет импульсов.

Отличительные особенности:

• Диапазон частот Канал 1 / Канал 2: 0,14 мГц …100 МГц;
• Диапазон частот канала 3: 100.. 500 МГц;
• Максимальное разрешение: 20 нс;
• Погрешность опорного генератора (5 МГц): +/- 1х10^-7;
• Измерение частоты, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности импульсов, счет импульсов;
• Математика для частотных измерений: х (множитель), + (смещение);
• Функция статистики для частотных измерений: среднее, минимум, максимум, относительные значения (ppm), СКО, девиация Аллана, дельта-измерения (delta), абсолютное отклонение (Abs dev);
• Автоматический допусковый контроль для частотных измерений;
• Запуск измерений: внутренний (авто), внешний (Ext);
• Память: 9 профилей настроек (запись/ вызов);
• Интерфейс: USB, RS232, LPT;
• Вход внешнего опорного генератора (5/ 10 МГц, автовыбор), выход опорного генератора (5 МГц);
• Флуоресцентный VFD-дисплей (8 разрядов/ секунда).

Технические характеристики частотомера АКИП-5104/1

Параметр	Значения
Каналы 1, 2
Диапазон частот	0,14 мГц ... 100 МГц
Диапазон периодов (T1)	20 нс ... 7000 с (максимальное разрешение 20 нс, +/- 20 нс)
Диапазон временных интервалов	40 нс ... 7000 с (максимальное разрешение 20 нс, +/- 20 нс)
Фазовый сдвиг	0 ... 359° (40 нс меньше/равно для врем. интервалов менее 100 с)
Длительность импульсов	больше/равно 40 нс (период следования менее 100 с)
Скважность	1 – 99 % (длительность импульса больше/равно 40 нс, период следования менее 100 с)
Счет импульсов	0 … 1х1012 (разрешение +/-1 имп.)
Параметры входа канал 1/2
Входное сопротивление	1 МОм //45 пФ и 50 Ом
Динамический диапазон	30 мВ ... 1,5 Вскз (синус); 100 мВ ... 4,5 Вп-п (прямоугольник, импульс)
Связь по входу	Открытый и закрытый вход (DC, AC)
Связь по входу	Открытый и закрытый вход (DC, AC)
Тип соединителя	BNC
Канал 3
Диапазон частот	100 МГц ... 500 МГц
Диапазон периодов	2 нс ... 10 нс
Параметры входа канала 3
Входное сопротивление	50 Ом
Динамический диапазон	30 мВ ... 1,5 Вскз (синус)
Связь по входу	Закрытый вход (АС)
Тип соединителя	BNC
Измерительные функции
Время счета	10 / 100 мкс/ 1/ 10/ 100/ 300 мс/ 1/ 10/ 100/ 1000с (+ t внеш. зап.)
Статистика	2… 2000 (число выборок)
Отношение частот	Канал 1/ Канал 2, Канал 1/ Канал 3, Канал 2/ Канал 1, Канал 3/ Канал 1
Отношение периодов	Т1/ Т2
Опорный генератор
Тип опорного генератора и погрешность (пределы допускаемого относительного дрейфа частоты опорного генератора за 1 год)	Стандартно менее 1 x 10-7 ; (менее 5 x 10-8 - опция 101)
Общие характеристики
Разрядность индикатора	8 разрядов при времени счета 1 секунда
Интерфейс	USB, RS232, LPT (принтер)
Напряжение питания	приблизительно 115 / 230 В; 50 / 60 Гц
Габаритные размеры (Ш х В х Г)	255 х 100 х 370 мм
Масса	3 кг

№	Наименование	Количество
1	Частотомер электронно-счетный АКИП-5104/1	1
2	Кабель питания	1
3	Кабель BNC	2
4	Кабель RS232	1
5	Предохранитель (2/1А)	1
6	Руководство по эксплуатации на CD-диске	1

Дополнительная комплектация:

• Термостатированный опорный генератор (ОГ) 3х10^-8.

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/АКИП/Расширенные характеристики АКИП-5104.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/АКИП/Описание типа СИ АКИП-510Х.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/АКИП/Методика поверки АКИП-510Х.pdf

Мы предлагаем для поставки радиоизмерительные средства частотомеры. АКИП-5104/1 - Частотомер электронно-счётный, артикул 312634 по цене 126 210 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
