| Вентили ВТР-1 (правая резьба) - всегда в наличии на складе в Москве. Ежедневные отгрузки транспортными компаниями и курьерскими службами. За консультацией и помощью в выборе приборов обращайтесь к специалистам отдела продаж: info@geekprom.ru +7 800 600 95 36 (бесплатный по РФ) +7 495 647 95 36 (многоканальный) |
 |
 |
Вентиль точной регулировки ВТР-1 используется для регулирования расхода газовой смеси в газопроводе. Предназаничены для установки на металлические баллоны с поверочной газовой смесью (ПГС) в системах для проверки, калибровки, поверки и настройки газоаналитических приборов, сигнализаторов газа. Поддерживает работы с давлением в системе до 150 кгс/см3. Поддерживает работы с давлением в системе до 150 кгс/см3.
Отличительные особенности - корпус выполнен из нержавеющей стали, что позволяет данный вентиль использовать при работе с агрессивными средами.
Вентиль устанавливается на баллоны с поверочной газовой смесью (ПГС) любого объёма, для 40-литровых баллонов существует переходник. Накидная гайка из латуни марки ЛС-52 подходит для работы с баллонами, содержащими горючие газы/взрывоопасные смеси. Вентили отправляются в обезжиренном состоянии для возможности работы с кислородными смесями.

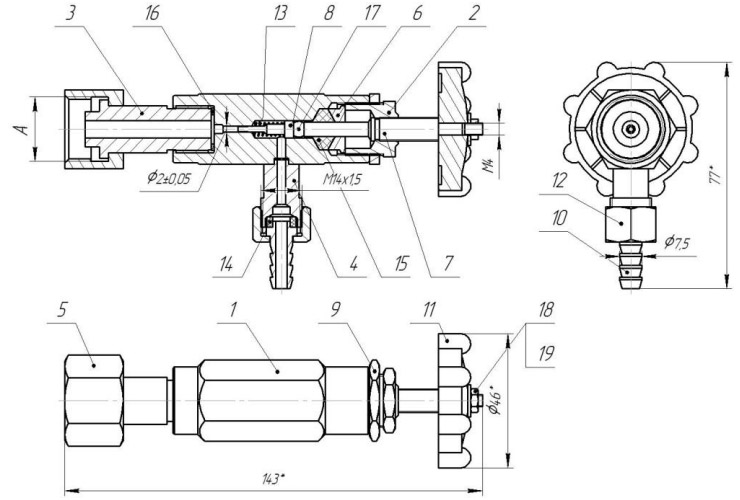

Устройство ВТР-1
 |
1 – корпус; 2 – гайка; 3 – штуцер присоединительный; 4 – штуцер шланговой надставки; 5 – гайка накидная; 6 – букса; 7 – шток; 8 – золотник; 9 – гайка поджимная; 10 – шланговая надставка (ёрш); 11 – вороток; 12 – гайка надставки поджимная; 13 – пружина возвратная; 14 – уплотнение шланговой надставки; 15 – сальник; 16 – уплотнение штуцера; 17 – шарик штока; 18 – шайба; 19 – гайка. |
Принцип работы
При повороте воротка шток перемещается внутри корпуса, создавая усилие на шарик штока. Шарик штока давит на подпружиненный золотник, который перекрывает или открывает входное отверстие вентиля в зависимости от направления поворота воротка. Регулировка расхода ПГС осуществляется вращением воротка и перемещением штока вдоль оси вентиля.
- Вращением воротка (11) и перемещением штока (7) вдоль оси вентиля осуществляется регулировка расхода ПГС.
- Минимальный расход ПГС вентиля при давлении 10кгс/см2 составляет 0,0066 л/мин.
- При повороте воротка (11) на 5 радиан, расход будет 0,055 л/мин.
- При повороте воротка (11) на 10 радиан, расход составит 0,43 л/ мин.
- Максимальный расход газа - 30 л/мин.
Важно! Данные вентили запрещено использовать в качестве запорных устройств. Применять только для регулирования расхода.
Мы предлагаем для поставки принадлежности для кипа поверочные газовые смеси (гсо–пгс). ВТР-1 (ВТР 1-1 ЛТ) Вентиль точной регулировки, артикул ВТР-1 по цене 20 314 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
Технические характеристики
| Рабочая температура использования |
от -30 до +50 |
| Рабочее давление, МПа | 15 |
| Испытательное давление, МПа (максимальное) |
17 |
| Материал корпуса ВТР-1 | сталь 12Х18Н10Т |
| Резьба внутренняя (присоединение к баллону) |
Правая специальная Сп.21,8 х 14 ниток на1'' |
| Диаметр проходного отверстия, мм | 3 |
| Габариты ВТР-1, мм | 145 х 76 х 50 |
| Вес, кг. | 0,4 |
Вентиль тонкой регулировки ВТР-1 может изготавливаться по заказу с любой другой резьбой.
Материал основных деталей
| № | Наименование параметра | Материал |
| 1 | Корпус | Сталь AISI 304 |
| 2 | Гайка накидная | ЛС59-1 ГОСТ 15527-2004 |
| 3 | Золотник | 12Х18Н10Т ГОСТ 5632-2014 |
| 4 | Вороток | АБС Пластик ТУ 2214-019-00203521-96 |
| 5 | Гайка надставки поджимная | Сталь AISI 304 |
| 6 | Пружина возвратная | 12Х18Н10Т ГОСТ 5632-2014 |
| 7 | Уплотнение шланговой надставки | Фторопласт Ф-4 |
| 8 | Сальник | Фторопласт Ф-4 |
| 9 | Уплотнение штуцера | М1Т ГОСТ 1535-2016 |

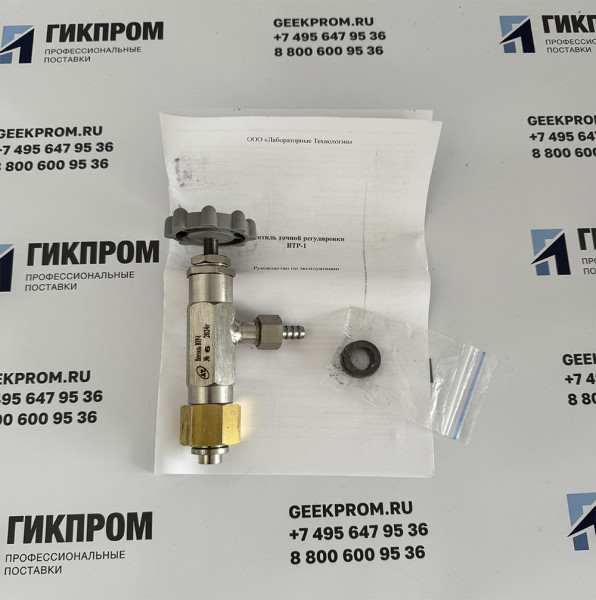

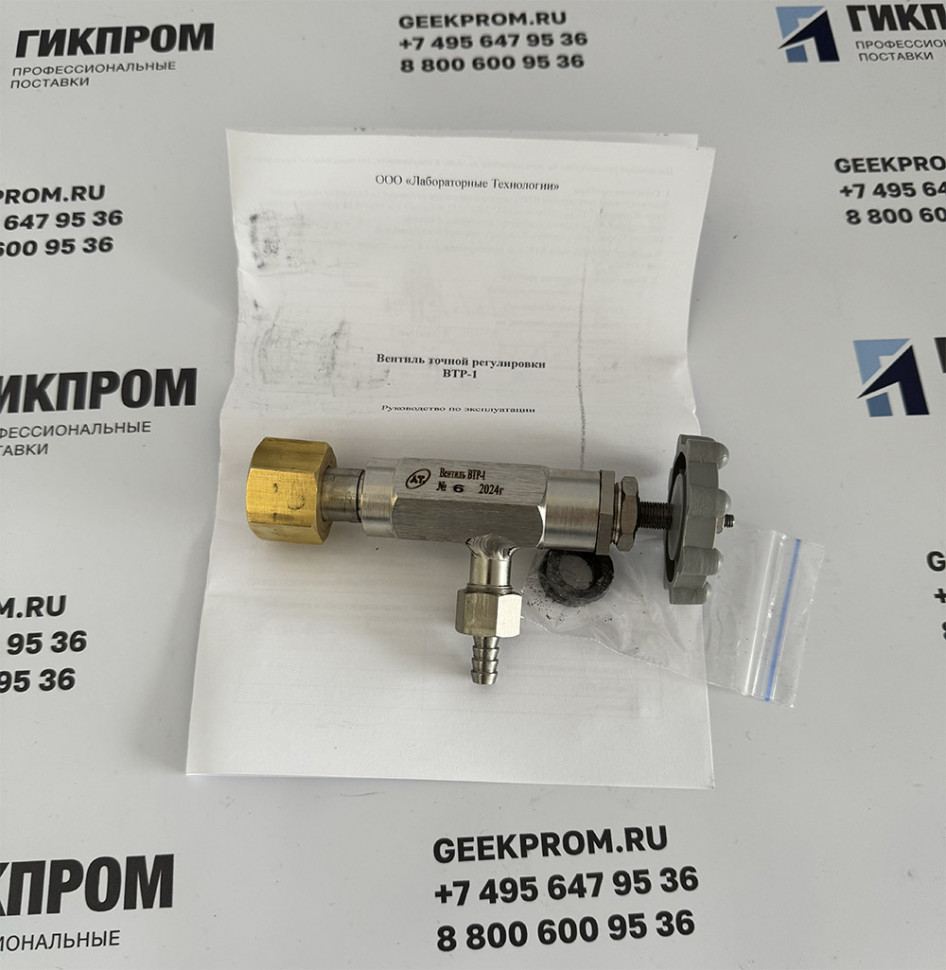

Комплект поставки
- Вентиль точной регулировки ВТР-1 - 1шт,
- Прокладка соединительная - 2 шт,
- Паспорт - 1 шт,
- Коробка - 1 шт.
