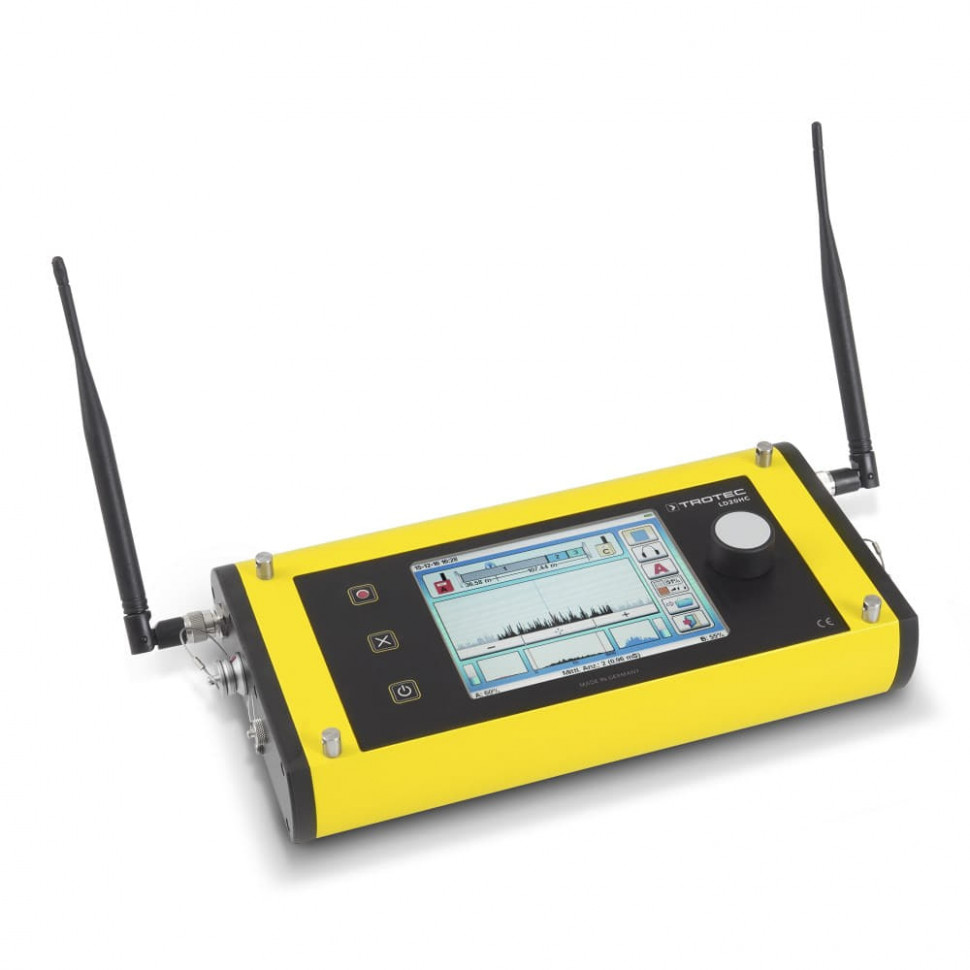

Trotec LD20HC коррелятор

Описание коррелятора Trotec LD20HC:

Усовершенствованное измерительное устройство 2-в-1 для акустического обнаружения или определения места утечки посредством корреляции. Коррелятор Trotec LD20HC сочетает в себе высококачественные инженерные разработки с новейшими технологиями обнаружения утечек в трубопроводах и может быть рекомендован в качестве идеального стандартного оборудования для обслуживающих организаций ЖКХ и водоснабжающих компаний.

В точках утечки вода выходит под давлением и создает звук на выходе, который переносится по трубопроводам в обоих направлениях, где в конечном итоге обнаруживается высокочувствительными датчиками, которые могут быть установлены в легкодоступных местах, таких как гидранты или клапаны. Поскольку тип водопроводной трубы влияет на распространение звука, в Trotec LD20HC можно указать материал и диаметр всех труб, чтобы можно было исследовать до 20 секций труб всего за один измерительный процесс. Полученный сигнал усиливается и передается на коррелятор по радио. Коррелятор позволяет применить к сигналу до 256 фильтров.

Может использоваться для акустического обнаружения утечек и труб. Кроме того, к Trotec LD20HC могут быть подключены различные микрофоны, например, микрофоны для комбинированного извещателя Trotec LD6000, такие как LD 6000 BMW. Утечка, определенная путем корреляции, может быть проверена с помощью наземного звукового микрофона, но также возможны любые другие типы акустического обнаружения утечек и определения местоположения труб.

Благодаря интеллектуальной функции (подана заявка на патент), потенциальные точки утечки отображаются в виде наглядного индикатора со столбцами, где самый высокий уровень обозначает утечку. Нет более быстрого и простого способа акустического обнаружения утечек!

Отличительные особенности Trotec LD20HC:

• Комбинированное устройство для акустического обнаружения и корреляционного определения места утечки;
• Передовая измерительная технология со сверхбыстрым шестиядерным процессором в прочном алюминиевом корпусе;
• 64-битная трехточечная корреляция;
• Частотный анализ;
• Указание материала и диаметра измеряемых секций трубы;
• Экономящие время корреляционные измерения до 20 сегментов труб за один проход;
• Инновационная интеллектуальная функция для быстрого акустического обнаружения утечек (подана заявка на патент);
• Удобная навигация с помощью сенсорного экрана и клавиатуры;
• Высокочувствительные звуковые приемники и высокопроизводительные радиопередатчики - усиление более чем в 60 000 раз;
• Подключение корпусных и наземных звуковых микрофонов.

Технические характеристики коррелятора:

Характеристики	Значение
Рабочие режимы	корреляционное определение места утечки (автоматическое, ручное); акустическое обнаружение утечки (F&L, Smart)
Функции измерения и устройства	автоматическая настройка фильтра, автоматическое усиление, функция сохранения ручных настроек фильтра, защита от форсирования уровня звука
Разрешение измерений	корреляция: 5 см для расстояния измерения 100 м; акустическое обнаружение утечек: 0-99 цифр (эквивалент дБ)
Управление	опционально через сенсорный экран или клавиши и диск управления
Усиление	120 дБ с низким коэффициентом шума
Входное сопротивление	1 MОм
Фильтр	256 комбинаций фильтров высоких и низких частот
Диапазон частот	0 - 5 000 Гц (корреляция), 0 - 4 000 Гц (акустическое обнаружение утечек)
Дисплей	цветной ЖК-дисплей (5,7") с фоновой подсветкой
Проверка батареи	через микроконтроллер
Выходное сопротивление	< 10 Ом
Источник питания	встроенный никель-металлогидридный аккумулятор, 8500 мА
Время работы	более 10 ч непрерывной работы на одном цикле заряда
Хранение	до 100 измерений на каждый режим работы
Соединения	2 x SMA антенных гнезда, разъем байонетного датчика (IP65), 4-контактный разъем для зарядки с крышкой (IP65), 3-контактный разъем для наушников с крышкой (IP65), USB-кабель с колпачком (IP65)
Языки меню	английский, немецкий, французский, итальянский, португальский, польский, шведский, русский, турецкий, хорватский, словенский, словацкий, китайский
Тип защиты	IP65
Корпус	алюминий, порошковое покрытие
Размеры (ДхШхВ)	380 x 155 x 67 мм
Вес	2 300 г

Комплект поставки Trotec LD20HC:

№	Наименование	Количество
1	Коррелятор Trotec LD20HC с двумя антеннами и наплечным ремнем	1
2	LD K - наушники со звукоизоляцией	1
3	Зарядное устройство	1
4	LD-TA - передатчик 1, красный	1
5	D-TB - передатчик 2, желтый	1
6	Транспортировочный кейс для измерительного прибора, LD-TA, LD-TB и принадлежностей	1

Дополнительная комплектация Trotec LD20HC:

№	Наименование
1	LD-TC - передатчик 3, синий
2	LD20 MA - магнитная базовая антенна для коррелятора с усилением
3	LD20 MA+ - магнитная базовая антенна для коррелятора с усилением (усиление 4 дБ)
4	LD20 Hydro - гидрофон без манометра
5	LD20 Hydro UF - адаптер гидранта с внутренней резьбой 1 дюйм
6	LD6000 VK - соединительный кабель для наземных микрофонов
7	LD6000 BM - универсальный микрофон с магнитным адаптером
8	LD6000 DA - адаптер для штатива

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/Trotec/Руководство по эксплуатации - Корреляционный течеискатель Trotec LD20HC (EN).pdf

Мы предлагаем для поставки средства неразрушающего контроля корреляционные и акустические течеискатели. Trotec LD20HC коррелятор, артикул 10003683 по цене 0 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
