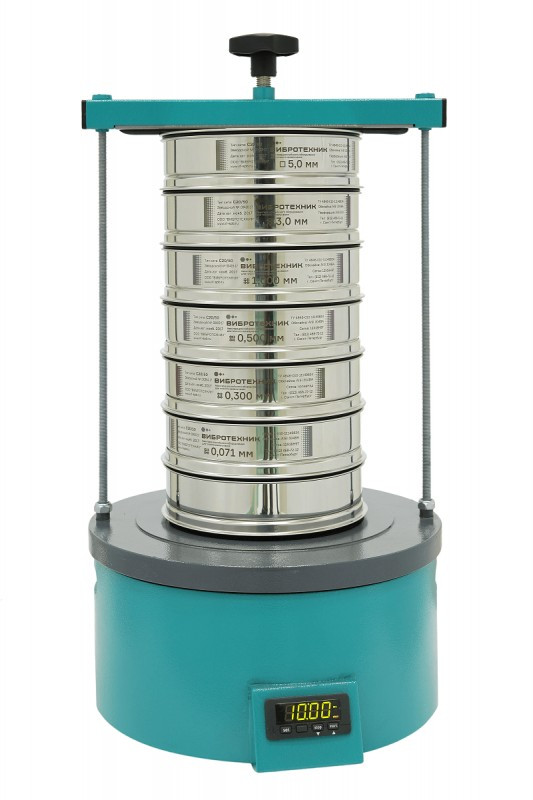

Анализатор ситовой А 20 на базе ВПС

Описание анализатора ситового А 20 с виброприводом на базе ВПС:

Ситовые анализаторы А 20 предназначены для определения гранулометрического состава в процессе пробоподготовки. Элементом, генерирующим высокочастотное воздействие с определенной амплитудой, является вибропривод; исполнительный орган - комплект сит с поддоном и крышкой, сформированный исходя из требований к определению классов крупности частиц.

ПОРЯДОК РАБОТЫ:

Материал, подлежащий рассеву, загружается на верхнее сито, после чего комплект сит фиксируется на платформе вибропривода с помощью УКС. При включении анализатора в сеть вибропривод сообщает закрепленным на платформе ситам возвратно-поступательные винтовые колебания, что обеспечивает спиралевидную траекторию движения частицы по просеивающей поверхности - от центра к периферии сита. При этом путь, проходимый частицами, значительно превышает диаметр сита, что повышает эффективность рассева. Частота колебаний равна частоте вращения электродвигателей, а амплитуда колебаний зависит от количества и массы сит с просеиваемым материалом.

Частицы крупностью больше отверстий в просеивающем элементе сита (надрешетный  продукт) остаются на сите, а менее крупные (подрешетный продукт) - просыпаются на сита, расположенные ниже. Частицы крупностью менее отверстий нижнего сита просыпаются на поддон.

Отличительные особенности анализатора А 20:

• ЭФФЕКТИВНЫЙ РАССЕВ: Платформа вибропривода совершает высокочастотные возвратно-поступательные винтовые колебания, что обеспечивает спиралевидную траекторию движения частиц по просеивающей поверхности - от центра к периферии сита.
• РАССЕВ НА 9 КЛАССОВ КРУПНОСТИ: Установка на вибропривод до 8 сит позволяет разделить пробу на 9 классов крупности.
• НИЗКИЙ УРОВЕНЬ ШУМА: Эластичные приводные элементы и резиновые амортизаторы обеспечивают низкий уровень шума. Уплотнение прижима и поддона, а также уплотнительные кольца сит исключают соударения торцов, обеспечивают плотность соединения колонны сит и удобство ее разборки.
• УДОБСТВО РАБОТЫ: На платформе вибропривода выполнена выборка для установки комплекта сит. Для перемещения анализатора в корпусе вибропривода предусмотрены две ручки.
• УСТРОЙСТВА КРЕПЛЕНИЯ СИТ (УКС):
  • В основном элементе УКС - траверсе - предусмотрено две направляющие втулки, снижающие вероятность ее перекоса;
  • В маховичках УКС выполнена не сплошная, а скошенная резьба, что исключает необходимость прокручивания маховичков по резьбовым шпилькам и сокращает время фиксации колонны сит;
  • На нижней поверхности прижимной планки нанесено уплотнение, обеспечивающее надежность поджатия колонны сит.
• ВЫСОКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ РАССЕВА: Комплектация промежуточными поддонами позволяет производить рассев до четырех проб одновременно.

Технические характеристики А 20:

Параметры	Значения
Диаметр сита, мм	200
Количество сит, шт., не более	8
Размер ячеек сетки, мм	0,02-10,0
Размер отверстий перфорированного полотна, мм	0,8-125,0
Тип применяемого вибропривода	ВПС
Частота колебаний, кол./мин	900 - 1800*
Амплитуда колебаний (в зависимости от массы пробы и количества сит), мм	0,1 - 2,0
Напряжение питания, 50 ГЦ, В	220
Длина (диаметр), мм, не более	390
Ширина, мм, не более	350
Высота, мм, не более	760
Масса, кг, не более	46

* Зависит от массы установленных на платформу элементов и веса материала

Комплект поставки ситового анализатора А 20:

• Вибропривод ВПС;
• Устройство крепления сит;
• Комплект из 8 сит С 20/50 с сеткой (латунь), поддона и крышки;
• Тара.

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/Вибротехник/Руководство по эксплуатации А20.pdf

Мы предлагаем для поставки лабораторные приборы оборудование для рассева. Анализатор ситовой А 20 на базе ВПС, артикул 10027441 по цене 331 200 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
