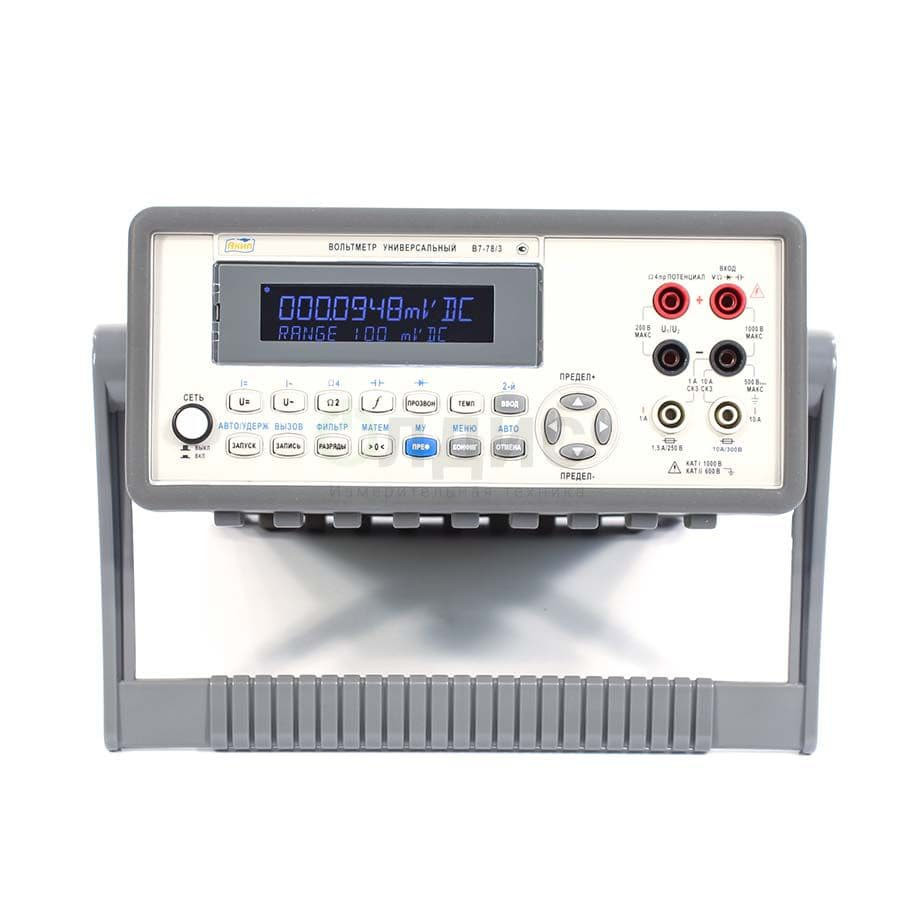

Вольтметр АКИП В7-78/3

Описание вольтметра АКИП В7-78/3

АКИП В7-78/3 - стационарный вольтметр, позволяющий с высокой точностью измерять напряжение, сопротивление, частоту, а также определять силу постоянного и переменного тока и измерять температуру. Для измерения температуры с помощью вольтметра В7-78/3 требуется подключение терморезистора PT100.

Вольтметр В7-78/3 будет полезен при обслуживании и тестировании радиоаппаратуры, сборке и наладке электронных устройств, монтаже систем энергоснабжения, как бытовых, так и промышленных. Так как вольтметр В7-78/3 обладает хорошими характеристиками и обеспечивает высокую достоверность показаний, его используют даже при лабораторных исследованиях.

Пользователь может самостоятельно выбирать режим измерений, определять и устанавливать необходимый диапазон. Также подбор режима может происходить автоматически. При работе вольтметр В7-78/3 автоматически устанавливает нулевое значение, помимо этого он имеет встроенную компенсацию начального сопротивления. Таким образом, при измерениях собственное сопротивление кабелей никак не повлияет на результаты.

Пользователь может вручную изменять единицы измерения. Вольтметр АКИП В7-78/3 выводит значения измерений в логарифмических и в абсолютных показателях. Устройство оснащено функциями для математической обработки полученных значений, что упрощает последующий анализ результатов. Вольтметр АКИП В7-78/3 имеет двухстрочный монохромный VFD дисплей, на который выводятся не только полученные данные, но и отображается режим измерений и все основные процессы.

Вольтметр В7-78/3 определяет минимальное и максимальное измеренное показания, которые автоматически сохраняются в памяти. Для последующей, более детальной обработки, полученную информацию можно перенести на ПК. Для синхронизации с ПК в комплекте с вольтметром АКИП В7-78/3 поставляется интерфейс USBTMC.

Вольтметр В7-78/3 питается от сети. Его корпус изолирован и выполнен из ударопрочных материалов, поэтому аппарату не навредит даже падение с высоты более метра. Вольтметр В7-78/3 поставляется вместе с кабелем USB, сетевым кабелем, влагозащитным чехлом, диском с ПО.

Отличительные особенности:

• Разрядность индикатора 6½ разрядов;

• Высокая скорость измерений (во внутренний буфер): 10000 изм/сек;
• Монохромный ЖК-дисплей;

• Одновременное отображение 2-х измерений;

• 12 измерительных и 8 математических функций (мин/ макс/ среднее; дБ/ дБм; допусковый контроль; Δ-измерения);

• Измерение отношения напряжений U1/U2 (пост);

• Измерение с учетом формы сигнала и искажений True RMS;

• Эмулирование языка программирования HP34401A/ 34410A/ 34411A (команды SCPI);

• ПО для управления и передачи данных на компьютер;

• Интерфейс: USBTMC, опция - GPIB (КОП) или RS-232.

Технические характеристики вольтметра АКИП В7-78/3

Параметр	Значения
Постоянное напряжение
Пределы измерений	100 мВ / 1 / 10 / 100 / 1000 В
Разрешение	0,1 / 1 / 10/ 100 мкВ / 1 мВ
Погрешность	(0,008 %изм. + 0,0045 %диапазона)
Отношение напряжений	U1/U2 (постоянное)
Входной импеданс	10 МОм для пределов 100 и 1000 В, 10 ГОм для остальных пределов
Измерение напряжения
Пределы измерений	100 мВ / 1 / 10 / 100 / 750 В (3 Гц…300 кГц)
Разрешение	0,1 / 1 / 10/ 100 мкВ / 1 мВ
Погрешность	(0,12 %изм. + 0,04%диапазона)
Постоянный ток
Пределы измерений	10 / 100 мА / 1 / 10 А
Разрешение
Погрешность	(0,05%изм. + 0,01 %диапазона)
Сопротивление шунта	-
Переменный ток (TRMS)
Пределы измерений	1 / 10 А (3 Гц…5 кГц)
Разрешение	1 / 10 мкА
Погрешность	(0,2 %изм. + 0,04%диапазона)
Сопротивление (2-х и 4-х пров.)
Пределы измерений	100 Ом / 1 / 10 / 100 кОм / 1 / 10 / 100 МОм
Разрешение	100 мкОм / 1 / 10 / 100 мОм / 1 / 10 / 100 Ом
Погрешность	(0,02 %изм. + 0,002%диапазона)
Ток через сопротивление	-
Емкость
Пределы измерений	1/ 10/ 100 нФ/ 1/ 10/ 100 мкФ/ 1/ 10 мФ
Погрешность	(1 %изм. + 0,5 %диапазона)
Тестовый ток	10/ 100 мкА/ 1 мА
Прозвон цепи
Порог срабатывания	1 Ом … 1 МОм (по выбору); зав. уст. 100 Ом
Тестовый ток	1 мА
Проверка p-n перехода
Тестовое напряжение	1 В (разрешение 10 мкВ)
Тестовый ток	1 мА
Частота; период
Диапазон измерений	10 Гц…300 кГц (от 100 мс до 3,3 мкс)
Входной уровень	100 мВ…750 В ср. кв.
Температура
Диапазон измерений	-200 С°…+850 С° (с помощью терморе- зисторов типа PT100)
Термопары	Не поддерживает
Общие данные
Интерфейс	USBTMC (Test & Measurement Class)
Напряжение питания	100/ 120/ 220/ 240 В; частота 50 / 60 Гц
Размеры (Ш×В×Г)	215 × 89 × 281 мм
Масса	2,23 кг
Опции	Интерфейс GPIB (КОП) или RS-232, 10 кан./ 20 кан. сканер для В7-78/1

Комплектация вольтметра АКИП В7-78/3

Наименование	Количество
Вольтметр универсальный цифровой В7-78/3	1
Измерительные провода	1
Шнур питания	1
Кабель USB	1
Руководство по эксплуатации	1
CD диск с ПО	1

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/АКИП/Методика поверки вольтметры В7-78.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/АКИП/Расширенное описание серии B7-78.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/АКИП/Описание типа СИ серии B7-78.pdf

Мы предлагаем для поставки электроизмерительные устройства вольтметры. Вольтметр АКИП В7-78/3, артикул 311991 по цене 80 883 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
