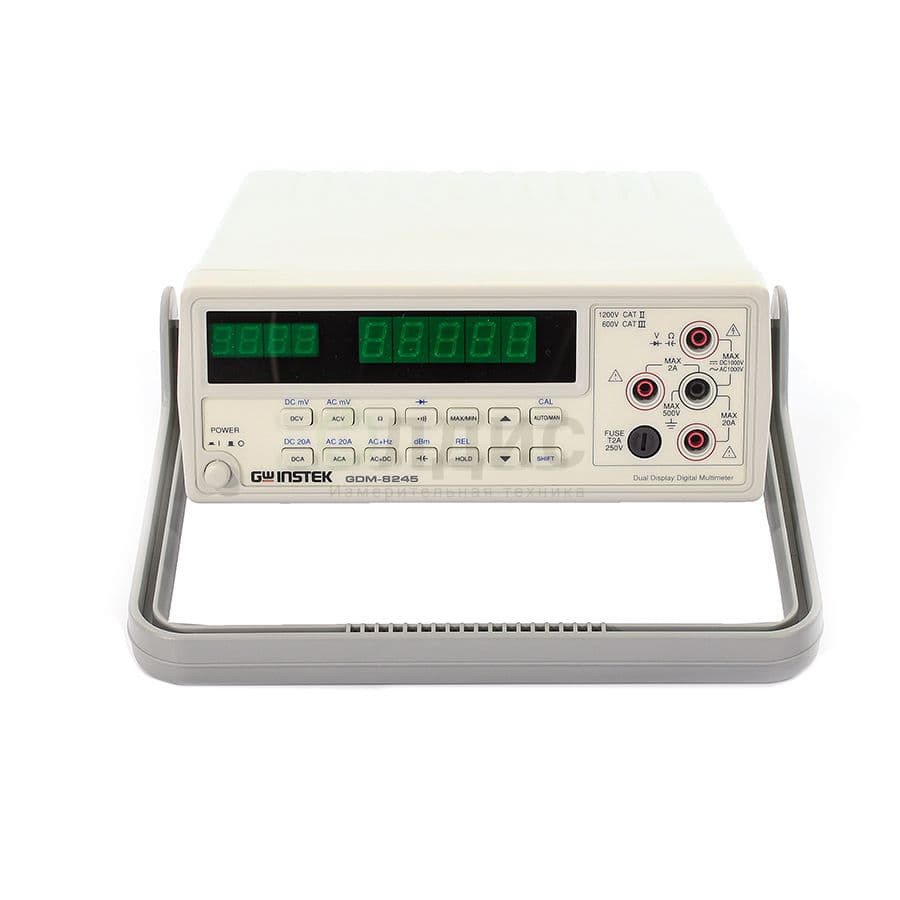

GDM-8245 - Вольтметры универсальные GW Instek

Описание универсального цифрового вольтметра GDM-8245:

Instek GDM-8245 – универсальный вольтметр с богатой функциональностью, высокой точностью и двойным цветным дисплеем. Он измеряет семь величин, позволяет прозванивать электрические цепи и проверять p-n-переходы полупроводниковых элементов.

Цифровой вольтметр GDM-8245 – высокоточное электроизмерительное устройство с противоударным корпусом. Его микроконтроллер преобразовывает входной аналоговый сигнал в соответствующий цифровой код и выводит его на дисплей.

Прибор характеризуется высочайшей точностью – базовая погрешность при измерении постоянного напряжения достигает 0,03%. Он определит значение постоянных и переменных тока и напряжения, импеданс, частоту электрического тока, уровень пульсации переменного напряжения, ёмкость исследуемой электрической цепи или её узлов. Режим прозвонки поможет определить наличие короткого замыкания, обрыва в схеме.

Вольтметр измеряет истинное среднеквадратическое значение большинства величин с учётом геометрии сигнала True RMS. Этот метод точнее, чем используемый аналогами RMS. В режиме работы с переменным током GDM-8245 определит частоту и переменную составляющую тока в частотном диапазоне 20 – 5000 Гц.

Измеритель проведёт математическую обработку результатов, в частности, определит пиковые значения (максимальное, минимальное). Кнопка Hold заморозит текущий стабильный показатель на дисплее индикатора. GDM-8245 поддерживает ручной или автоматический выбор пределов измерений.

Особенности прибора:

• Широкий диапазон измеряемых значений.
• Прочный противоударный корпус.
• Звуковое оповещение при прозвонке цепи.
• Двухдисплейный экран.
• Измерение переменного тока со смещением.
• Математические функции.
• Замораживание значений на дисплее.
• Внесён в государственный реестр метрологических устройств.

Индикация, управление:

Вольтметр универсальный цифровой GDM-8245 оснащён 7-сегментным цветным 4 1⁴⁄₅ –разрядным дисплеем с высокой контрастностью, которая сохраняет отличную видимость значений при ярком свете или взгляде со стороны. На нём помещается два независимых значения. Светодиодный экран поддерживает максимум 50 000 отсчётов.

На переднюю панель вынесены интерфейсы для подключения внешних щупов, 15 кнопок управления, среди них – клавиша подачи / отключения питания вольтметра.

Области применения:

GW Instek GDM-8245 используется для измерения параметров радиоэлементов, радиоэлектронного и электрического оборудования на производстве, в тестовых лабораториях, сервисных центрах. Он используется для контроля рабочих параметров, настройки, при разработке радиоэлектронной аппаратуры и обучении студентов технических специальностей.

Технические характеристики вольтметра GDM-8245:

Параметр	Значения
ПОСТОЯННОЕ НАПРЯЖЕНИЕ
Пределы измерений	500 мВ / 5 / 50 / 500 / 1200 В
Разрешение	10 / 100 мкВ / 1 / 10 / 100 мВ
Погрешность измерения	± (0,03 % + 4 ед. мл. разряда)
Входной импеданс	10 МОм
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ (AC+DC, TRUE RMS)
Пределы измерений	500 мВ / 5 / 50 / 500 / 1200 В
Разрешение	10 / 100 мкВ / 1 / 10 / 100 мВ
Частотный диапазон	20 Гц … 50 кГц
Погрешность измерения	± (0,5 % + 15 ед. мл. разряда) - 45 Гц...2 кГц ± (1...5 % + 15 ед. мл. разряда) - 20 Гц...50 кГц
Входной импеданс	10 МОм / 100 пФ
ПОСТОЯННЫЙ ТОК
Пределы измерений	500 мкА / 5 / 50 / 500 мА / 2 / 20 А
Разрешение	10 / 100 нА / 1 / 10 / 100 мкА / 1 мА
Погрешность измерения	± (0,2...0,3 % + 2 ед. мл. разряда)
ПЕРЕМЕННЫЙ ТОК (AC+DC, TRUE RMS)
Пределы измерений	500 мкА / 5 / 50 / 500 мА / 2 / 20 А
Разрешение	10 / 100 нА / 1 / 10 / 100 мкА / 1 мА
Частотный диапазон	45 Гц…20 кГц
Погрешность измерения	± (0,5 % + 15 ед. мл. разряда) - 45 Гц...2 кГц ± (1...2 % + 15 ед. мл. разряда) - 2...20 кГц
СОПРОТИВЛЕНИЕ
Пределы измерений	500 Ом / 5 / 50 / 500 кОм / 5 / 20 МОм
Разрешение	10 / 100 мОм / 1 / 10 / 100 Ом / 1 кОм
Погрешность измерения	± (0,1 ...0,3 % + 2 ед. мл. разряда)
ЕМКОСТЬ
Пределы измерений	5 / 50 / 500 нФ / 5 / 50 мкФ
Разрешение	1 / 10 / 100 пФ / 1 / 10 нФ
Погрешность измерения	± (2,0 % + 4 ед. мл. разряда)
ЧАСТОТА
Диапазон частот	10 Гц…200 кГц
Максимальная чувствительность	120 мВ (10 Гц…50 кГц); 200 мВ (> 50 кГц)
ПРОЗВОН ЦЕПИ
Порог срабатывания	< 5 Ом
ИСПЫТАНИЕ P-N ПЕРЕХОДА
Тестовое напряжение	< 2,5 В
ДИСПЛЕЙ
Формат индикации	4 4/5 разряда, макс. индицируемое число 50000
Тип индикаторов	СД индикаторы Высота символов 13 мм (осн. дисплей) и 10 мм (доп. дисплей)
ОБЩИЕ ДАННЫЕ
Напряжение питания	100 / 120 / 220 / 230 В (± 10 %), 50 / 60 Гц
Габаритные размеры	251 х91 х 291 мм
Масса	1,86 кг

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/pdf/Расширенное описание на GDM-8245 в формате PDF.pdf

Мы предлагаем для поставки электроизмерительные устройства вольтметры. GDM-8245 - Вольтметры универсальные GW Instek, артикул 315009 по цене 42 525 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
