АКИП-2101 - Вольтметр универсальный

Описание универсального вольтметра АКИП-2101:

Вольтметр АКИП-2101 – универсальный прибор для высокоточного измерения электротехнических параметров и температуры с погрешностью до 0,015%. Он оснащён дисплеем высокого разрешения для визуализации полученных данных и гистограмм.

АКИП-2101 – прецизионный вольтметр общего назначения, рассчитанный на измерение:

• Силы постоянного / переменного тока.
• Электрического сопротивления по двух- и четырёхпроводной схемах.
• Ёмкости.
• Частоты тока.
• Напряжения.
• Термических показателей.

Прибор позволяет проверять состояние диодов и прозванивать цепи для определения мест разрыва. Он собран на базе микроконтроллера с аналоговыми измерительными схемами. Микроконтроллер выполнит статистическую и математическую обработку результатов замеров: вычисление пиковых, средних значений, допусковый контроль, СКО. Также он поддерживает ручной и автоматический выбор диапазона измерений.
Точность измерителя достигается за счёт работы с истинными среднеквадратичными значениями (True RMS). Переключатель питающего напряжения позволяет подключать вольтметр к бытовым сетям с напряжением 110 / 220 В.

Особенности вольтметра:

• Защита прошивки от модификации.
• Удалённое управление.
• Расширяемая flash-картой внутренняя память.
• Визуализация результатов замеров посредством графической шкалы.
• Интегрированная справочная система.
• Быстродействие – 150 замеров в секунду.
• Интегрированный регистратор данных.

Индикация, коммуникации:

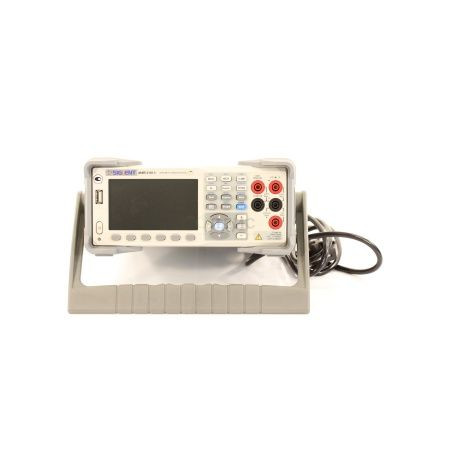

Вольтметр помещён в разборной опломбированный корпус, изготовленный из полимерных материалов. Выдвижная подставка изменяет угол наклона устройства относительно поверхности, на которую он остановлен. На переднюю панель прибора вынесены:

• Цветной дисплей, куда выводятся две измеряемые величины.
• Клавиша включения / отключения.
• Кнопки управления устройством (26 штук).
• Разъёмы для подключения щупов, термопары, USB-интерфейс.

На заднюю панель вынесены: разъемы для подключения питающего кабеля и синхронизации импульсов, переключатель сетевого напряжения, интерфейсы для удалённого управления.
На 5 ½-разрядный TFT-дисплей выводятся: рабочий режим, гистограммы, результаты измерений или их математической / статистической обработки. Для наглядности результаты замеров можно визуализировать в виде графической шкалы.

Вольтметр оснащён 1 ГБ внутренней памяти и USB-интерфейсом для увеличения объёма хранилища. Через фирменное приложение EasySDM информацию можно передавать на компьютер для последующей обработки либо хранения.

АКИП-2101 рассчитан на интеграцию в автоматизированные метрологические комплексы посредством интерфейсов GPIB, USB и LAN – для удалённого мониторинга, управления и программирования прибора.
Вольтметр решит большинства задач в области электротехнических и радиоизмерений в учебных заведениях, быту, сервисных центрах, на производстве, тестовых лабораториях или при калибровке электрического оборудования.

Технические характеристики вольтметра АКИП-2101:

Параметр	Значения
Постоянное напряжение
Пределы измерений	200 мВ / 2 / 20 / 200 / 1000 В
Разрешение	1 / 10 мкВ / 0,1 / 1 / 10 мВ
Погрешность измерения	± (0,015% Uизм. + 0,003…0,004% Uпредела изм.) в зависимости от диапазона
Входной импеданс	10 МОм (10 ГОм для пределов 200 мВ/ 2 В –на выбор)
Переменое напряжение (AC+DC, TRUE RMS)
Пределы измерений	200 мВ / 2 / 20 / 200 / 750 В
Разрешение	1 / 10 мкВ / 0,1 / 1 / 10 мВ
Частотный диапазон	20 Гц…100 кГц
Погрешность измерения	± (0,2…3% Uизм. + 0,05…0,1% Uпредела изм.) в зависимости от частоты и диапазона
Входной импеданс	1 МОм / 100 пФ
Постоянный ток
Пределы измерений	200 мкА/ 2 / 20 / 200 мА/ 2/ 10 А
Разрешение	1/ 10/ 100 нА/ 1/ 10/ 100 мкА
Погрешность измерения	± (0,055…0,25% Iизм. + 0,005…0,02% Iпредела изм.) в зависимости от диапазона
Переменный ток (AC+DC, TRUE RMS)
Пределы измерений	20 мА / 200 мА / 2/ 10 А
Разрешение	100/ 1/ 10/ 100 мкА
Частотный диапазон	20 Гц…10 кГц
Погрешность измерения	± (0,05…2,5% Iизм. + 0,1…0,2% Iпредела изм.) в зависимости от частоты и диапазона
Сопротивление
Пределы измерений	200 Ом/ 2/ 20/ 200 кОм/ 2/ 10/ 100 МОм
Разрешение	10/ 100 мОм/ 1/10/ 100 Ом/ 1/ 10 кОм
Погрешность измерения	± (0,02…1,75% Rизм. + 0,003…0,01% Rпредела изм.) в зависимости от диапазона
Частота (период)
Пределы измерений	20 Гц/ 2 / 20/ 200 кГц/ 1 МГц (200 мВ…750 В)
Диапазон изм. периодов	1,0 мкс…0,05 с
Чувствительность	100 мВ (10 Гц…100 кГц); 1В (100…600 кГц)
Погрешность измерения	± (0,01% Fизм + 0,003…0,006% Fпредела изм.) в зависимости от диапазона
Прозвон цепи
Порог срабатывания	1…2000 Ом (разрешение 100 мОм )
Тестовый ток	1 мА
Температура
Диапазон измерений	-270…+1820 °С (в зав. т типа термопар)
Термопары	Поддержка термопар B, E, J, K, N, R, S, T-типов (в комплект не входят), поддержка термосопротивлений (RTD)
Испытание P-N перехода
Тестовое напряжение	≤ 2,0 В (разрешение 100 мкВ)
Тестовый ток	1 мА
Ёмкосто
Пределы измерений	2/ 20/ 200 нФ/ 2/ 20/ 200/ 10000 мкФ
Разрешение	1/ 10/ 100 пФ/ 1 /10/100 нФ/ 1 мкФ
Погрешность измерения	± (1…3% Cизм. + 0,5…1% Спредела изм.) в зависимости от диапазона
Тестовый ток	10/ 100 мкА/ 1 мА в зависимости от диапазона
Дисплей
Тип и формат	Цветной графический TFT-дисплей. (диаг. 11 см), разреш. 480 х 272
Разрядность индикации	5 1/2 разряда макс (при скорости 5 изм/с) 4 1/2 разряда (при скорости от 20 до 123 изм/с)
Скорость измерений	5 изм/с (5 ½ разрядов) - Slow (медленно) 50 изм/с (4 ½ разрядов) - Mid (средне) 150 изм/с (3 ½ разрядов) - Fast (быстро)
Общие характеристики
Напряжение питания	200 …240 В (± 10 %), 50 / 60 Гц (P потребл. 20 ВА)
Выход	VM comp, ExtTrig (внеш. Синхр.)
Интерфейс	USB, LAN (GPIB – опция)
Габаритные размеры	282х260х105 мм
Масса	3,3 кг

Комплектация вольтметра АКИП-2101:

Наименование	Количество
Вольтметр АКИП-2101	1
Измерительные провода	2
Шнур питания	1
Кабель USB	1
Руководство по эксплуатации	1
Предохранитель	1
Программное обеспечение	1

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/АКИП/Расширенное описание АКИП-2101.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/АКИП/Описание типа СИ вольтметры серии АКИП-2101.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/АКИП/Методика поверки СИ вольтметры серии АКИП-2101.pdf
