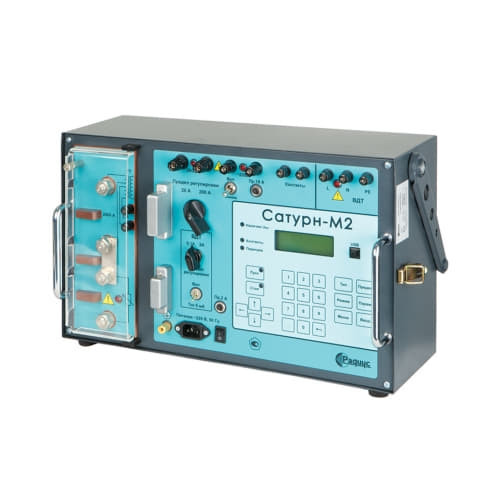

САТУРН-М2 — устройство для проверки выключателей с номинальным током до 200 А
- Минимальная стоимость, срок поставки, лучшие условия
- Гарантия от производителя и поставщика
- Работаем с государственными и бюджетными организациями на их условиях
- Помогаем составить ТЗ для процедур, готовим альтернативные КП для формирования НМЦ
- Ежедневные отгрузки транспортными компаниями ДЛ и СДЭК (довозим до терминала бесплатно)
- Самовывоз ежедневно пн–пт со склада в г. Москве (м. Румянцево)
- Оперативная доставка по Москве и МО (от 1500 руб. с НДС)
- Отгрузка любыми транспортными компаниями и курьерскими службами по всей России
- Безналичная оплата с НДС для юридических лиц
- Частичная предоплата, полная оплата по факту поставки, работа по договору
- Банковская карта онлайн или наличными при самовывозе для физических лиц
- Работаем по вашей форме договора
- Предоставляем все уставные документы, бухгалтерскую и налоговую отчётность
- Отсутствие судебной практики и исполнительных производств
- Более 10000 выполненных поставок · только положительные отзывы от клиентов
200 160 ₽ с НДС
Нашли дешевле? Сделаем лучшее предложение →Количество
Итого200 160 ₽ с НДС
Описание устройства Сатурн-М2:
Комплектные испытательные устройства «Сатурн-М2» и «Сатурн-М3» предназначены для проверки характеристик автоматических выключателей переменного тока с электромагнитными, тепловыми, полупроводниковыми и электронными расцепителями на местах их установки, а также в лабораториях путем регулировки тока, протекающего через проверяемый автоматический выключатель, измерения времени и действующего значения тока в момент срабатывания автомата.
Устройства «Сатурн-М2» и «Сатурн-М3» могут быть использованы для проверки отдельных типов релейной защиты.
Устройство «Сатурн-М2» состоит из одного блока «Сатурн-М2». Устройство предназначено для проверки выключателей с электромагнитными, тепловыми, полупроводниковыми расцепителями с номинальным током до 200 А и проверки выключателей управляемых дифференциальным током.
Выполняемые устройством Сатурн-М2 функции:
- Проверка характеристик автоматических выключателей, подключенных непосредственно к электросети, путем создания искусственного замыкания за местом установки проверяемого выключателя, регулирование значения тока короткого замыкания, измерение времени отключения выключателя и эффективного значения тока в момент отключения.
- Проверка характеристик подключенных непосредственно к электросети выключателей, управляемых дифференциальным током, путем создания искусственного канала тока утечки за местом установки проверяемого аппарата, регулирование значения тока утечки, измерение времени отключения выключателя и эффективного значения тока в момент отключения.
- Выдача и измерение регулируемого тока.
- Автоматический контроль работоспособности основных узлов устройства при включении питания.
- Накопление и хранение в памяти устройства информации о результатах испытаний. Передача накопленной информации на РС для оформления отчетов.
Технические характеристики устройства для проверки выключателей с номинальным током до 200 А САТУРН-М2:
| Параметр | Значения |
|---|---|
| Независимые каналы проверки | |
| Канал 1 | Канал проверки характеристик расцепителей автоматических выключателей (АВ) |
| Канал 2 | Канал проверки характеристик выключателей, управляемых дифференциальным током (ВДТ) |
| Регулировка тока короткого замыкания | |
| Канал 1 | |
| При подключении проверяемого выключателя к сети переменного тока 220/380В, сопротивлении цепи не более 0,1 Ом | 25А...2000А |
| При проверке АВ через встроенный нагрузочный трансформатор, на выходе 20/200А: | Переменный ток на нагрузку: |
| - сопротивление цепи не более 0,5 Ом | 0,2...20А |
| - сопротивление цепи не более 0,015 Ом | 2,5...200А |
| Канал 2 | |
| В диапазоне 0,1А | |
| - переменного синусоидального тока | 1...100мА |
| - пульсирующего тока при угле задержки α = 0 эл. град | 1...70мА |
| -пульсирующего тока при угле задержки α = 90 эл. град | 1...50мА |
| -пульсирующего тока при угле задержки α = 135 эл. град | 1...20мА |
| В диапазоне 2А | |
| - переменного синусоидального тока | 0,02...2 А |
| - пульсирующего тока при угле задержки α = 0 эл. град | 0,02...1,4А |
| -пульсирующего тока при угле задержки α = 90 эл. град | 0,02...0,5А |
| -пульсирующего тока при угле задержки α = 135 эл. град | 0,02...0,4А |
| На выходе нагрузочного трансформатора | 120...10000А |
| Диапазоны измерения силы переменного тока в канале 1 | |
| С встроенным измерительным трансформатором тока | 0,025...25А 0,25...250А 2,5...2500А |
| С внешним измерительным трансформатором тока | 0,01...99,99кА |
| Диапазоны измерения силы переменного и постоянного пульсирующего тока на выходе канала 2 | |
| 0,0001..0,1А 0,02...2,0А | |
| Пределы основной приведенной погрешности измерений силы тока | |
| На выходе канала 1 во всех диапазонах измерения при времени измерения не менее 0,02с, не более | ±(1,5% + 3 ед. мл. разр.) |
При использовании внешнего измерительного трансформатора тока(ТТ)при времени измерения не менее 0,02 с, не более | ±(1,5% + погрешность ТТ+ 3 ед. мл. разр.) |
| Синусоидального тока на выходе канала 2 во всех диапазонах измерения при времени измерения не менее 0,02 с, не более | ±(0,5%+ 3 ед. мл. разр.) |
| Постоянного пульсирующего тока на выходе канала 2 во всех диапазонах измерения при времени измерения не менее 0,02 с, не более | ±(1,5 + 3 ед. мл. разр.) |
| Диапазон задания длительности протекания тока | |
| 0,02...7200 сек | |
| Диапазоны измерения времени срабатывания | |
| 0,02...7200 сек 0,001...0,999 сек 1,0...99,99 сек 1...7200 сек | |
| Пределы допустимой абсолютной погрешности измерений времени | |
| Для величин менее 1 с при определении момента срабатывания проверяемого автомата по изменению состояния контактов | ±0,01 с |
| Для величин менее 1 с при определении момента срабатывания проверяемого автомата по пропаданию напряжения питания или пропаданию тока | ±0,02 с |
| Пределы основной относительной погрешности измерений времени | |
| При измерении величин от 1 до 100 с | ±(1% + 3 ед. мл. разр.) |
| При измерении величин более 100 с | ±(2% + 3 ед. мл. разр.) |
| Пределы дополнительной погрешности измерений, вызванной изменением температуры на каждые 10 сек | |
| Тока в канале 1 | ±0,5% |
| Тока в канале 2 | ±0,2% |
| Максимальная продолжительность непрерывной работы под нагрузкой в зависимости от протекающего тока | |
| Ток, А: 100 200 300 500 800 1000 1500 2000 | Продолжительность непрерывной работы, с: 100 25 12 4 2 1 0,4 0,1 |
| Допустимая продолжительность непрерывной работы блока при работе через внутренний трансформатор | |
| При установке переключателя «Предел регулировки» в положении «20 А» при токе 20 А не более 60 секунд, при токе 6 А | Непрерывно |
| При установке переключателя «Предел регулировки» в положении «200 А» при токе 200 А не более 5 секунд, при токе 25 А | Непрерывно |
| Регулировка тока в канале 1 осуществляется за счет задания требуемого значения тока, либо задания части от максимального значения диапазона регулирования тока (α), выраженной в % | |
| Диапазон задания α при питании проверяемого автомата от сети, % | От 1 до 100 |
| Диапазон задания при питании проверяемого автомата через встроенный трансформатор, % | От 15 до 100 |
| Минимальный шаг изменения α, % | 0,5 |
| Диапазон задания приращения регулировки (Δ), % | От 0,5 до 10 |
| Общие характеристики | |
| Класс проверяемых ВДТ | АС, А |
| Номинальный ток проверяемых ВДТ, мА | 6; 10; 30; 100; 300; 500 |
| На выходе канала 2 формируется | Синусоидальный ток Постоянный пульсирующий ток Пульсирующий ток с постоянной составляющей табилизированного тока 6 мА Постоянный пульсирующий ток с заданным углом задержки тока |
| Угол задержки постоянного пульсирующего тока,° | 0, 90, 135 |
| Электрическое сопротивление изоляции между гальванически развязанными цепями и корпусом, МОм, не менее | 20 |
| Наработка на отказ, час не менее | 10000 |
| Время установления рабочего режима, мин | 10 |
| Электрическое питание | Сеть переменного тока 220В/50Гц |
| Диапазон допустимого напряжения питания, В | 187....242 |
| Продолжительность непрерывной работы в режиме готовности, час | 8 |
| Габаритные размеры блока (без ручки) не превышают, мм | 490х300х230 |
| Масса блока не превышает, кг | 18 |
Комплект поставки САТУРН-М2:
| № | Наименование | Сатурн-М2 |
|---|---|---|
| 1 | Блок Сатурн-М2 | 1 |
| 2 | Трансформатор нагрузочный НТ-12 | - |
| 3 | Измерительный трансформатор тока ТМ-0,66-Р5 | - |

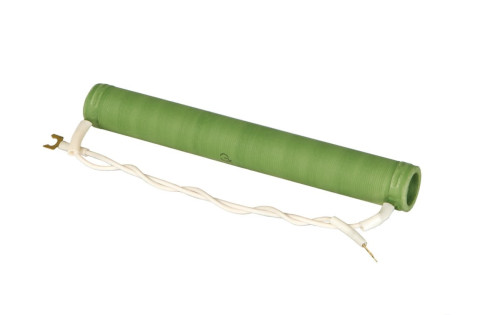

| 4 | Резистор согласующий | - |
| 5 | Комплект гибких соединителей №1 | 1 |
| 6 | Комплект гибких соединителей №2 | - |
| 7 | Руководство по эксплуатации | 1 |
| 8 | Паспорт | 1 |
| 9 | Методика поверки | 1 |
| 10 | Сумка | 1 |
Документы:
Мы предлагаем для поставки электроизмерительные устройства устройства для проверки автоматических выключателей. САТУРН-М2 — устройство для проверки выключателей с номинальным током до 200 А, артикул 311357 по цене 200 160 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
Характеристики
Доступно | Под заказ |
Производитель | Радиус Автоматика |
Страна производитель | Россия |
Номер в госреестре СИ | 43652-10 |
Гарантия (мес.) | 12 |
Артикул | Устройство Сатурн-М2 |
