Генератор ГТ-75 для трассоискателя Сталкер ГТ-75

Описание генератора ГТ-75 для трассоискателя Сталкер ГТ-75:

Генератор ГТ-75 предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ.

Принцип действия генератора основан на преобразовании энергии источника питания постоянного тока в сигнал переменного тока. Для этого микропроцессор генератора формирует необходимые импульсы управления. Также под управлением микропроцессора происходит согласование генератора с нагрузкой для обеспечения максимальной выходной мощности. Информация о работе и состоянии генератора выводится на индикаторы передней панели генератора.

Отличительные особенности ГТ-75:

• Максимальная выходная мощность 75 Вт;
• Ступенчатая регулировка мощности;
• Синусоидальная форма выходного сигнала обеспечивает меньший уровень наведенных помех в соседние коммуникации;
• Индикация величины выходного тока, напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе, т.е. оценить возможную дальность трассировки линий;
• Два режима работы (512 и 1024 Гц) - непрерывная и импульсная генерация;
• Автоматическое согласование генератора с нагрузкой;
• Дальность обследования трассы: до 10 км;
• Питание от встроенного аккумулятора (6 В 12 А/ч -2 шт.) с возможностью подключения внешнего источника постоянного тока;
• Индикация степени разряда аккумуляторов;
• Встроенное зарядное устройство;
• Вес со встроенными аккумуляторами - 8,5 кг;
• Защита встроенного аккумулятора от избыточного разряда;
• Влагозащищенный, ударопрочный корпус (IP 44).

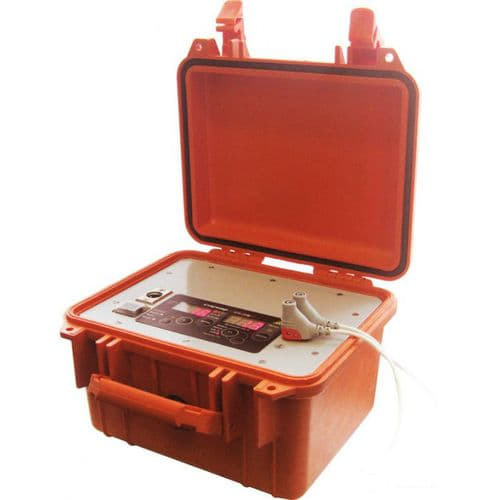

Внешний вид передней панели генератора ГТ-75:

1. Трехпозиционный переключатель питания.;
2. Разъем подключения блока питания для зарядки встроенных аккумуляторов или работы от внешнего аккумулятора;
3. Индикатор многофункциональный для отображения значений выходной мощности, напряжения на нагрузке и сопротивления нагрузки, включая сопротивление соединительных проводов;
4. Индикаторы единиц измерения значений на индикаторе многофункциональном (сверху вниз соответственно - мощности (P, Вт), напряжения на нагрузке (U, В) и сопротивления нагрузки (R, Ом);
5. Индикаторы отображения номинальных значений формируемых частот;
6. Индикатор значения выходного тока;
7. и 7* – Индикаторы отображения выбора двойной частоты;
8. и 8* - Гнёзда «Выход» для подключения нагрузки. При прямом подключении к коммуникации штырь заземления подключать к гнезду 8*;
9. Индикатор состояния выходного сигнала генератора;
10. Кнопка установки непрерывного или импульсного режима генерации;
11. Кнопка выбора сигнала двойной частоты;
12. Кнопка выбора частоты сигнала;
13. Кнопка выбора отображаемого параметра (мощность, напряжение или сопротивление);
14. Кнопки увеличения выходной мощности соответственно;
15. Кнопки уменьшения выходной мощности соответственно;
16. Индикатор состояния внешнего источника питания;
17. Индикатор состояния внутреннего аккумулятора;
18. Винты крепления крышки.

Технические характеристики генератора ГТ-75:

Параметр	Значение
Рабочие частоты, Гц	273,526,1024, 8928
Диапазон регулировки выходной мощности на нагрузке от 1 до 600 Ом, Вт	от 7,5 до 75
Диапазон напряжений питания от источника постоянного тока, В	от 10,5 до 14
Сила тока, потребляемая от источника постоянного тока, А	не более 10
Габаритные размеры, мм, не более	275 x 250 x 175
Диапазон рабочих температур, °С	от -30 до +55

Комплект поставки генератора ГТ-15:

№	Наименование	Кол-во
1	Генератор ГТ-75 для Сталкер ГТ-75	1 шт
2	Рамка передающая	1 шт
3	Блок питания БПН	1 шт
4	Кабель питания "12 В	1 шт
5	Катушка с красным проводом 10 м	1 шт
6	Катушка с синим проводом 10 м	1 шт
7	Зажим типа "крокодил"	1 шт
8	Сумка для принадлежностей генератора	1 шт
9	Штырь заземления 52 см	1 шт
10	Руководство по эксплуатации	1 экз

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/Радио-сервис/Руководство по эксплуатации генераторов Сталкер ГТ-75, ГТ-15.pdf

Мы предлагаем для поставки электроизмерительные устройства трассоискатели. Генератор ГТ-75 для трассоискателя Сталкер ГТ-75, артикул 153200 по цене 100 419 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
