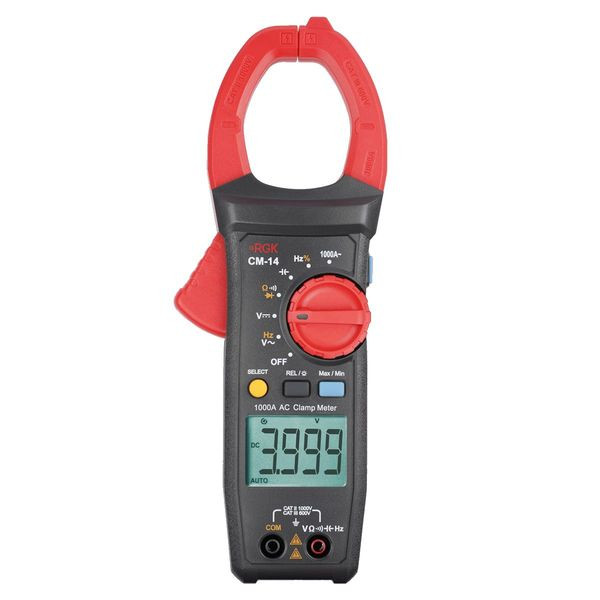

Клещи токоизмерительные RGK CM-14

Описание токоизмерительных клещей RGK CM-14:

Токоизмерительные клещи RGK CM-14 используются для измерений силы переменного тока до 1000 А в проводниках сечением до 45 мм. Бесконтактный метод позволяет выполнять замеры быстро и безопасно, целостность провода при этом не нарушается, что положительно сказывается на надежности и долговечности сетей. За счет расширенного функционала токовые клещи могут частично заменить мультиметр, что упрощает работу специалиста-электротехника в полевых условиях.

Отличительные ообенности:

Прозвонка
При помощи токовых клещей RGK CM-14 можно проверить целостность цепи и быстро отыскать причину неполадок, если она кроется, например, в перебитом проводе или нерабочем предохранителе.

Тестирование компонентов
Функции контроля работоспособности диодов и определения емкости конденсаторов будут полезны как в работе сервисных центров, так и в радиолюбительских проектах.

MAX/MIN
При измерениях тока и напряжения прибор может автоматически фиксировать максимальное и минимальное значение, благодаря чему специалист быстро поймет, находятся ли полученные показания в пределах допусков.

REL - относительные измерения
Этот режим токовых клещей RGK CM-14 используется в тех случаях, когда нужно измерить параметр небольшого номинала или исключить влияние помех на качество результатов. Также помогает оперативно сравнивать полученные показания с контрольными.

Удобная работа в темноте
Помимо подсветки дисплея устройство оборудовано светодиодным фонарем, который освещает рабочую зону возле захвата клещей. Такие функции делают замеры при слабом освещении более комфортными и безопасными.

Технические характеристики:

Параметры измерения силы переменного тока
Пределы измерений, А	Разрешение (единица младшего разряда (е.м.р.)), А	Пределы допускаемой основной абсолютной погрешности измерений, А
40,00	0,01	от 45 Гц до 65 Гц: ±(0,015•I+5 е.м.р.) от 65 Гц до 1 кГц: ±(0,025•I+5 е.м.р.)
400,00	0,1
1000	1
Примечание – I – измеренное значение переменного тока, А.
Параметры измерения напряжения переменного тока
Пределы измерений	Частота, Гц	Разрешение (единица младшего разряда (е.м.р.)), В	Пределы допускаемой основной абсолютной погрешности измерений, В
4,000 В	От 45 до 400	0,001	±0,01*U+2 е.м.р.
40,00 В		0,01
400,0 В		0,1
1000 В		1
Примечание – U – измеренное значение напряжение переменного тока, В.
Параметры измерения напряжения постоянного тока
Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой основной абсолютной погрешности измерений, мА, А
400,0 мВ	0,1 мВ	±(0,007*U+3 е.м.р.)
4,000 В	0,001 В	±(0,008*U+2 е.м.р.)
40,00 В	0,01 В
400,0 В	0,1 В
1000 В	1 В
Примечание – U – измеренное значение напряжение постоянного тока, мВ, В.
Параметры измерения электрического сопротивления постоянному току
Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм
400,0 Ом	0,1 Ом	±(0,01*R+5 е.м.р.)
4,000 кОм	0,001 кОм	±(0,008*R+2 е.м.р.)
40,00 кОм	0,01 кОм
400,0 кОм	0,1 кОм
4,000 МОм	0,001 МОм
40,00 МОм	0,01 МОм	±(0,025*R+5 е.м.р.)
Примечание – R – измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм.
Параметры измерения электрической ёмкости
Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм
40,00 нФ	0,01 нФ	±(0,04*С+10 е.м.р.)
400,0 нФ	0,1 нФ
4,000 мкФ	0,001 мкФ	±(0,04*С+5 е.м.р.)
40,00 мкФ	0,01 мкФ
400,0 мкФ	0,1 мкФ
4,000 мФ	0,001 мФ	±0,1*С
40,00 мФ	0,01 мФ
Примечание – C - измеренное значение электрической емкости, нФ, мкФ, мФ.
Температурные коэффициенты
Модификация		Температурный коэффициент/°С
RGK CM-14		0,1
Параметры измерения частоты
Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц
40,00 Гц	0,01 Гц	±(0,001*F+4 е.м.р.)
400,0 Гц	0,1 Гц
4,000 кГц	0,001 кГц
40,00 кГц	0,01 кГц
400,0 кГц	0,1 кГц
4,000 МГц	0,001 МГц
10,00 МГц	0,01 МГц
Примечание: F – измеренное значение частоты, Гц, кГц, МГц; нижний предел измерений – 10 Гц.
Основные технические характеристики
Параметр		Значение
Разрядность дисплея		4099
Отображение полярности		Автоматическое
Индикация перегрузки		"OL" или "-OL"
Ошибка при отклонении исследуемого проводника от центрального положения между зажимами клещей		Дополнительная погрешность ± 2,0%
Раскрытие клещей		48 мм
Максимальный диаметр проводника		45 мм
Класс защиты от перенапряжения		CAT II 1000 В, CAT III 600 В
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосфероное давление, кПа		От 0 °С до +50 °С 80 % при температуре от 0 °С до +30 °С 75 % при температуре свыше +30 °С до +40 °С 45 % при температуре свыше +40 °С до +50 °С от 84,0 до 106,7
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %		От +18°С до +28°С от 30% до 80%
Температура хранения		От -20 до +60 °С
Влажность хранения		До 80 %
Степень загрязнения		2
Питание		2 батареи ААА 1,5 В
Параметры электрического питания: - напряжение постоянного тока		3 В
Габаритные размеры (длина х ширина х высота)		242 х 77 х 52 мм
Масса		0,235 кг

Комплект поставки:

№	Наименование	Количество
1	Токоизмерительные клещи RGK CM-14	1
2	Комплект тестовых проводов	1
3	Батарея ААА	2
4	Мягкий чехол	1
5	Руководство по эксплуатации	1

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/RGK/Декларация о соответствии EAC (TP TC 020 2011).pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/RGK/Руководство по эксплуатации RGK CM-14.pdf

Мы предлагаем для поставки электроизмерительные устройства токоизмерительные клещи. Клещи токоизмерительные RGK CM-14, артикул 10026351 по цене 4 990 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
