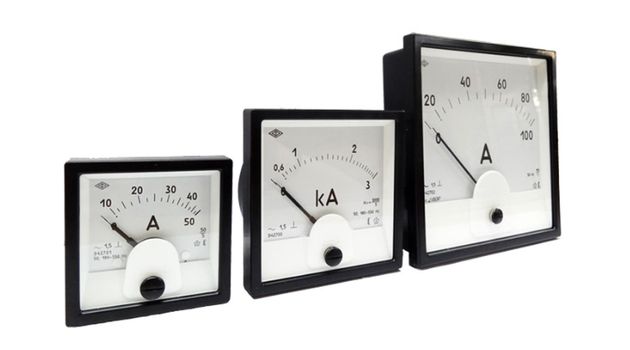

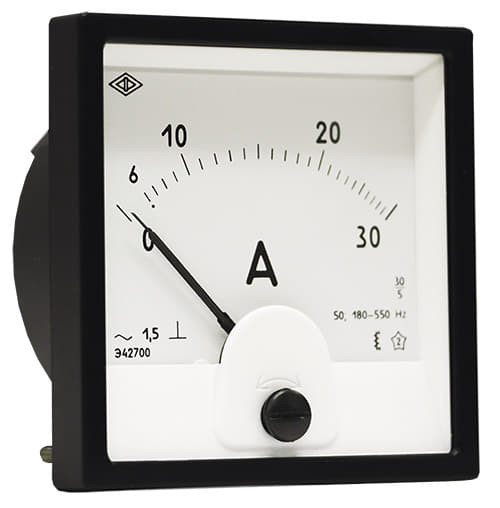

Амперметр и вольтметр Э42700

Описание вольтметра и амперметра переменного тока Э42700

Амперметр Э42700, вольтметр Э42700 магнитоэлектрические с выпрямителем имеют измерительный механизм с внутрирамочным магнитом, с опорами на кернах или растяжках и выпрямителем в измерительной цепи.

Конструктивно приборы Э42700 этого типа исполняются с квадратными лицевыми панелями и квадратными или круглыми корпусами. По степени защиты, корпуса соответствуют IP50 или IP54, по защите токоведущих стержней - IP00.

Амперметры Э42700, вольтметры Э42700 электромагнитной системы позволяют измерять переменный ток и напряжение непосредственно в электрических цепях. Приборы электромагнитной системы основаны на взаимодействии магнитного поля измеряемого тока (тока, проходящего через катушку) с одним или несколькими сердечниками из магнитомягкого материала.

По конструктивному исполнению Э42700 электромагнитной системы имеют две разновидности измерительных механизмов:

• с плоской катушкой и с подвижным сердечником из магнитомягкого материала;
• с круглой катушкой и с двумя сердечниками внутри катушки.

Измерительные механизмы таких приборов имеют опоры на кернах из стали и подпятниках.

Технические характеристики Э42700

Параметр	Значения
Размер лицевой панели, мм	80х80
Вырез в щите, мм	77,5
Длина шкалы, мм, не менее	65
Класс точности	А – 1,5; 2,5
	В – 2,5
Степень защиты IP	пылезащ. IP50
Масса, кг, не более	0,35

Верхний предел диапазона измерений	Способ включения	Условия эксплуатации
мА – 100; 250; 400; 600	Непосредственно	Температура -40...+50 С, относительная влажность 95 % при температуре +35 С. Вибропрочность: ускорение 5...30 м/с2, частота 10...70 Гц. Ударопрочность: ускорение 70 м/с2, частота ударов 10...50 в мин. Нормальная частота и область частот: 45-65; 50,180-550; 60; 180-550; 800;1000 Гц (для амперметров); 45-65; 50; 60; 200; 400; 500; 800; 1000 Гц (для вольтметров).
А – 1; 1,5; 2; 2,5; 3; 4; 5; 6; 10; 20; 30; 50; 100*
А – 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800	Через трансформатор тока со вторичным током 1 или 5 А
кA – 1; 1,2;1,5; 2; 3; 4; 5; 6; 8; 10; 20; 30; 40
В – 10; 30; 50; 100; 150; 250; 400; 500; 600; 750	Непосредственно
В – 400; 450; 500; 600; 750	Через трансформатор напряжения со вторичным напряжением 100 В
кВ – 3,5; 4; 6; 7,5; 12,5; 15; 17,5; 20; 25; 40; 125; 150; 175; 200; 250; 400; 600

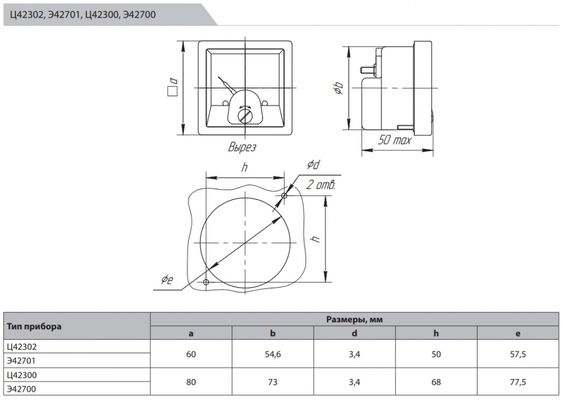

Габаритный чертеж

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Сертификат о признании утверждения типа СИ Республики Киргизия.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Справочно Формула для определения потребляемой мощности аналоговых приборов.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Свидетельство о типовом одобрении Российского морского регистра судоходства Э42700, Э42701, Э42702, Ц42302, Ц42300, Ц42702.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Руководство эксплуатации Э42700, Э42701, Э42702.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Свидетельство об утверждении типа на Э42700, Э42701, Э42702, Ц42302, Ц42300, Ц42702 .pdf

Мы предлагаем для поставки электроизмерительные устройства стрелочные приборы. Амперметр и вольтметр Э42700, артикул 159419 по цене 0 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
