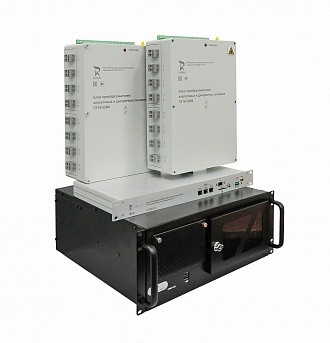

Регистратор электрических процессов ПАРМА РП4.11 цифровой

Описание цифрового регистратора электрических процессов Парма РП4.11:

Прибор ПАРМА РП4.11 предназначен для регистрации аварийных, переходных и установившихся процессов в системах релейной защиты и автоматики на электрических станциях и подстанциях; а также для проведения различного вида измерений и исследований в электроцепях.

ПАРМА РП4.11 - многоканальныq регистратор аварийных событий (РАС) и одновременно измерителем и регистратором СМПР/WAMS (УВИ/PMU).

Представляет собой компактный аналог прибора ПАРМА РП 4.06 (ЦРАП 97).

Регистратор электрических процессов Парма РП4.11 внесен в Госреестр СИ РФ под № 52533-13. Межповерочный интервал: 48 месяцев.

Функциональные возможности:

• Многоканальность, подключение к основному регистрирующему блоку по оптоволоконным кабелям до 9 преобразующих устройств (каждое 16 аналоговых/ 32 дискретных сигнала);
• Web-интерфейс;
• Ethernet (2 порта), USB 2.0, RS -232;
• Протоколы OPC, МЭК 870-5-104, МЭК 61850 (опция);
• Метрологически аттестован, сертификаты ЭМС;
• Аттестован НТЦ СО ЕЭС для систем СМПР;
• Регистрация аварий, в том числе длительных, каскадных, без «мертвой зоны» с привязкой измерений к астрономическому времени с погрешностью 1 мкс;
• Функции: Измеритель, Регистратор, Самописец, УВИ (устройство векторных измерений), ОМП;
• Применение для аварийной регистрации токов датчиков Vacuum Schmelse, передающих сигнал в широком частотном диапазоне, с крайне низкой угловой погрешностью, без потери постоянной составляющей;
• Гибкая логика уставок пуска;
• Вычисление и передача данных по стандарту С37.118-2011;
• Функция PDC (Phasor Data Concentrator).

Новые программные возможности регистратора ПАРМА РП4.11:

• Web-интерфейс
• Web-сервер обеспечивает доступ к регистратору по локальной сети или по телефонной лини с использованием модема. В текущей версии реализованы следующие возможности:
  - Доступ к выбранному регистратору;
  - Изменение режимов работы регистратора;
  - Инициация записи данных;
  - Вывод информации о заведенных на регистратор сигналах;
  - Доступ к файлам регистратора
  - Контроль состояния выбранных регистраторов;
• Главное меню Web-сайта регистратора Вкладка “Оборудование” Вывод значений сигналов напряжения и тока группы «Самописец»;
• Наличие в ПАРМА РП4.11 встроенного GPS приемника и SNTP сервера позволяет создавать на объекте информационно-измерительные комплексы с жесткой временной синхронизацией (прибор можно использовать как SNTP сервер);
• Функция "Годограф";
• Модуль "Годографа" позволяет получить периодически обновляемый (1 раз в минуту) файл в формате COMTRADE двух осциллограмм: минимумы и максимумы значений отношений действующего значения первого вектора ко второму для каждого угла (от 0 до 360 градусов);
• В текущей версии web-сервера доступны следующие разделы:
  - Вкладка Регистратор содержит общую информацию о приборе, сообщение об ошибках и кнопки общего управления регистратором;
  - Вкладка Оборудование содержит информацию об установленном оборудовании;
  - Вкладка Уставки содержит список уставок, используемых в приборе, и органы управления;
  - Вкладка Файлы позволяет получить доступ к файлам, расположенным на жестком диске регистратора;
  - Вкладка Пуски содержит информацию о зарегистрированных авариях и записанных файлах самописцев;
  - Вкладка Графики содержит список всех сигналов, заведенных в регистратор, и позволяет посмотреть их текущие значения.
  - кладка Выход позволяет завершить соединения с web-сервером.

Технические характеристики ПАРМА РП4.11:

Параметр	Значение
Частота дискретизации	до 19200 Гц
диапазон аналоговых входов	AC 0–200A, 0–460B DC 0–25A, 0–650B
Дискретные входы	24, 48, 110, 220 В
Режимы	on-line, off-line

Комплект поставки:

№	Наименование	Количество
1	Регистратор электрических процессов Парма РП4.11 цифровой	1 - шт.
Дополнительная комплектация
2	ОРС сервер - для РП 4.11, 4.06М, 4.08 (ПО DoOPC);	1 - шт.
3	Do2Server+Do2Comtrade для РП 4.11, 4.06М, 4.08.	1 - шт.

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/PARMA/Свидетельство об утверждении типа СИ РФ регистратора электрических процессов цифрового ПАРМА РП4.11.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/PARMA/Программное обеспечение DODRV регистратора Парма.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/PARMA/Порядок установки программ DOSTARTER для регистраторов Парма.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/PARMA/Программа доступа DOCTRL к регистратору Парма.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/PARMA/Руководство по эксплуатации регистратора электрических процессов цифрового ПАРМА РП4.11.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/PARMA/Методика поверки регистратора электрических процессов цифрового ПАРМА РП4.11.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/PARMA/Технические характеристики РП 4.11.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/PARMA/Декларация о соответствии ТРТС РП4.11-01,-02.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/PARMA/Деклр. о соотв.ПАРМА РП4.11 требованиям ТР ТС.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/PARMA/Свидетельство СИ ПАРМА РП4.11 (Беларусь).pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/PARMA/Серт о соотв. ТР ТС Шкафы РП4.11 исп.2.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/PARMA/Серт. соотв. ПБ РП4.11.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/PARMA/Серт. соотв.РП4.11 СТО 59012820.29.020.011-2016 РЗА.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/PARMA/Серт.соотв. сейсмостойкость.pdf

Мы предлагаем для поставки электроизмерительные устройства регистраторы качества электроэнергии. Регистратор электрических процессов ПАРМА РП4.11 цифровой, артикул 152352 по цене 0 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
