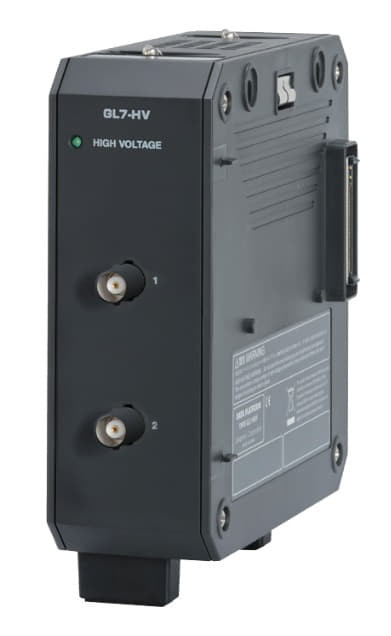

Краткое описание модуля Graphtec GL7-HV "Высоковольтное напряжение" (арт:)
Модуль "Высоковольтное напряжение" для регистратора GL7000 2-х канальный, макс. входное напряжение до 1000 В, дискретизация 1 мкс - 1 час.
Технические характеристики модуля Graphtec GL7-HV "Высоковольтное напряжение":
| Параметр | Значения |
|---|---|
| Количество входных каналов | 2 канала |
| Тип входной панели | Изолированный BNC разъемы |
| Входной метод | Входные изолированные, несбалансирован-ные каналы, одновременная выборка. Разъемы BNC. |
| Скорость выборки (интервал дискретизации) | От 1 млн. до 1 выборки/ч (от 1 мкс до 1 ч) |
| Встроенная RAM память | 2 000 000 выборок каждый канал |
| Связь входных цепей и измерение | Постоянный ток, переменный ток, среднеквадратичные значения постоянного/ переменного тока |
| Диапазон измерений | При постоянном ток/переменном токе: 2, 5, 10, 20, 50, 100, 200, 500, 1000 В/полная шкала Среднеквадратичное значение постоянного и переменного тока: 1, 2, 5, 10, 20, 50, 100, 200, 500 Вср.кв.з/ полная шкала, где Вср.кв.з. – среднеквадратичное значение Коэффициент амплитуды: 4 (диапазон от 1 до 200 Вср.кв.з.) или 2 или менее (от 500 Вср.кв.з.) |
| Точность измерений*3 (23°C ±5°C) *Параметры при работе 30 и более минут после включения, заземлено, включен линейный фильтр (для постоянного тока) | Постоянный, переменный ток: ± 0.25% от полной шкалы |
| Среднеквадратичное значение постоянного тока: синусоида ± 0.5% от полной шкалы 20 Гц≤Ч≤1 Гц, где Ч – частота. ± 1.5% от полной шкалы 1 Гц<Ч≤20 Гц Среднеквадратичное значение переменного тока: синусоида ± 0.5% от полной шкалы 100 Гц≤Ч≤1 Гц ± 1.5% от полной шкалы 1 Гц<Ч≤100 Гц Время отклика 500 мс или менее (Коэффициент амплитуды 4 или менее) | |
| Аналогово-цифровой преобразователь | Метод: метод последовательного сравнения Разрядность: 16 бит; Эффективное разрешение (постоянный ток, переменный ток): диапазон порядка 1/40000; (среднеквадратичное значение постоянного/ переменного тока): диапазон порядка 1/20000 |
| Температурный коэффициент | Увеличение: ±0.01% от полной шкалы Нулевой: ±0.02% от полной шкалы |
| Входное сопротивление | 1 МОм ± 5% |
| Входное сопротивление источника сигнала | 1 кОм или менее |
| Максимальное входное напряжение | Входной канал (+) / входной канал (-): 1000 Врнс Входной канал (+) / входной канал (-): 300 Вср.кв.з. переменного тока Входной канал (-) / земля: 300 Вср.кв.з. переменного тока, где Вср.кв.з. – среднеквадратичное значение |
| Предельное выдерживаемое напряжение | Входной канал (+) / входной канал (-): 2300 Вср.кв.з. в течение 1 минуты Входной канал (-) / заземление: 2300 Вср.кв.з. в течение 1 минуты |
| Изоляционное сопротивление | Входной канал (-) земля (-): 50 МОм (при 500 В постоянного тока) |
| Коэффициент ослабления синфазного сигнала | 90 дБ (50/60 Гц источник сигнала 300 Ом или менее) |
| Шумы | 48 дБ или более |
| Частотная характеристика | Связь постоянного тока: до 200 кГц (+1/-3 дБ) Связь переменного тока: 4~200 кГц (+1/-4.5 дБ) |
| Фильтр | Фильтр низких частот: Выкл., линейный (1.5 Гц), 5 Гц, 50 Гц, 500 Гц, 5 кГц, 50 кГц (коэффициент понижения) -3 дБ (от -5.2 дБ до -1.4 дБ) / 6 дБ октава |
| Внешние габариты (ШхГхВ) | 49х136х160 мм (не включая выступающие детали) |
| Масса | 740 г |
