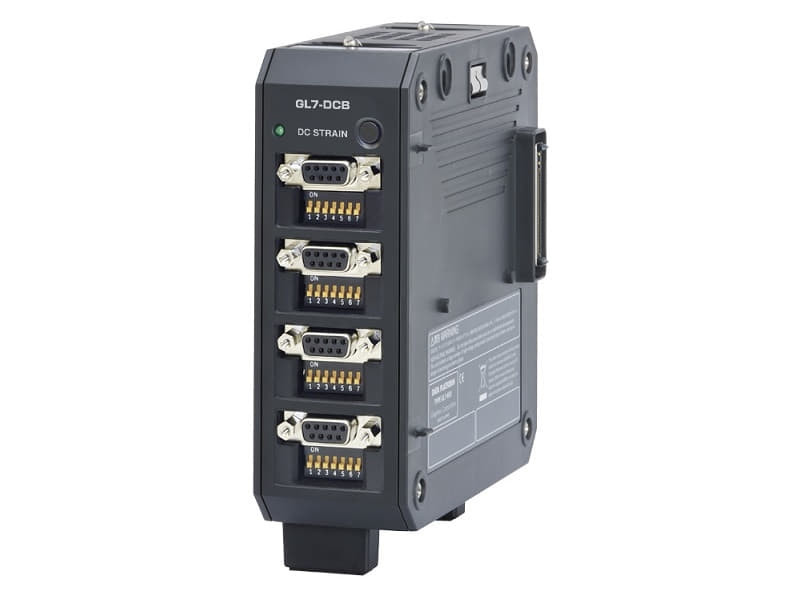

Модуль Graphtec GL7-DCB Деформация

Краткое описание модуля Graphtec GL7-DCB (арт:GL7-DCB)

Модуль Graphtec GL7-DCB "Деформация" для регистратора GL7000 4-х канальный, дискретизация 10 мкс - 1 час.

Технические характеристики модуля Graphtec GL7-DCB:

Параметр		Значения
Количество каналов		4 канала
Тип входной панели		розетка на 9 контактов DSUB
		вилка на 9 контактов DSUB DSUB-NDIS кабель (В-561 – является опцией)
Входной метод		Все каналы изолированы, сбалансированы, одновременная выборка
Интервал дискретизации (скорость выборки)		От 100 тыс. выборок/с до 1 ч (от 10 мкс до 1 ч)
Встроенная RAM память		2 000 000 выборок для каждого канала
Диапазон измерений	Деформация*4	400, 500, 800, 1000, 2000, 4000, 5000, 8000, 10000, 20000 мкм/м
		0.2, 0.25, 0.4, 0.5, 1.0, 2.0, 2.5, 4.0, 5.0, 10.0 мВ/В, где мВ/В – рабочий коэффициент передачи
	Напряжение	1, 2, 5, 10, 20, 50, 100, 200, 500 мВ, 1, 2, 5 В
	Сопротивление	1, 2, 5, 10, 20, 50, 100, 200, 500 Ом, 1, 2, 5, 10, 20, 50 кОм
Точность измерения*3	Деформация	± (0.2% от полной шкалы + мкм/м)
	Напряжение	± (0.2% от полной шкалы + 10 мкВ)
	Сопротивление	± 0.5%
Аналогово-цифровой преобразователь		Метод последовательных приближений Разрядность: 16 бит (Эффективная разрядность: ± 1/40000 полного диапазона)
Коэффициент тензочувствительности		2.0 (постоянный)
Поддерживаемые датчики	Деформационный*5	Тензодатчики: 4 четырехвыводных, 4 шестивыводных (шестивыводной – возможность удаленной передачи данных )
		Тензорезистор: четверть моста (1 преобразователь) в 2-х, 3-х и 4-х проводных датчиках (в 3-х и 4-х проводных датчиках поддерживается дистанционное зондирование); : половина моста (2 преобразователя) в 3-х, 4-х и 5-ти проводных датчиках (в 4-х и 5-ти проводных датчиках поддерживается дистанционное зондирование);: полный мост (4 преобразователя) в 4-х и 6-ти проводных датчиках (в 6-ти проводных датчиках поддерживается дистанционное зондирование)
		Преобразователь измерений/надстройка на резисторе: 4-х и 6-ти проводной полный мост (поддерживается дистанционное зондирование)
	Сопротивления	Потенциометр, сопротивление
Сопротивление моста		50~10 кОм
Встроенный элемент моста*6		120 Ом или 350 Ом для четверти моста или полумоста. Доступная мощность возбуждения различна в зависимости от выбранного элемента
Напряжение возбуждения	Режим напряжения	1, 2, 2.5, 5, 10 В постоянного тока* *При сопротивлении 350 Ом или более
	Токовый режим	Постоянный ток от 0.1 до 20 мА (поддерживаемое напряжение до 10 В)
Нуль регулировки для тензодатчика	Метод	Полная автоматика (нажатием кнопки или настройкой условий в меню)
	Максимальный диапазон	Диапазон: ± 10000 µε
Дистанционное зондирование		Трех-/четырехвыводная схема в четверть моста, четырех-/пятивыводная схема половина моста, шестивыводная схема полный мост
Максимальное входное напряжение	Между (+) и (-) канала	10 В, синфазное напряжение 10 Вср.кв.з переменного тока
	Между каналами (-)	10 Врнс*
	Входной канал (-)/земля	60 Врнс*
Предельное выдерживаемое напряжение	Между каналами	1000 Врнс* за 1 минуту
	Входной канал/земля	1000 Врнс* за 1 минуту
Изоляционное сопротивление	Входной канал/земля	100 МОм или более (500 В постоянного тока)
Коэффициент ослабления синфазного сигнала		80 дБ или выше (50/60 Гц, полное сопротивление источника сигнала 300 Ом)
Частотная характеристика		Постоянный ток ~20 кГц
Фильтр	Фильтр низкой частоты	Выкл., линейный (1.5 Гц), 3, 6, 10, 30, 50, 60, 100, 300, 500 Гц 1, 3, 5, 10 кГц при -30 дБ/октава
	Фильтр защиты от наложения спектров	Выкл./вкл.
Электронная база данных	Стандарт	Соответствует IEEE1451.4 Класс 2 (Шаблон №33)
	Информация	Считывание и автоматическая настройка датчика данных
Габариты (ШхГхВ)		49х136х160 (не включая выступающие детали)
Масса		Порядка 840 г

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/GRAPHTEC/modul_graphtec_gl7_dcb_deformatsiya/Техническое описание GRAPHTEC.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/GRAPHTEC/modul_graphtec_gl7_dcb_deformatsiya/Брошюра Graphtec (EN).pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/GRAPHTEC/modul_graphtec_gl7_dcb_deformatsiya/Брошюра GL840_240 (EN).pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/GRAPHTEC/modul_graphtec_gl7_dcb_deformatsiya/Брошюра GL7000 (EN).pdf

Мы предлагаем для поставки электроизмерительные устройства приборы дистанционного контроля и управления. Модуль Graphtec GL7-DCB Деформация, артикул 21715 по цене 280 517 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
