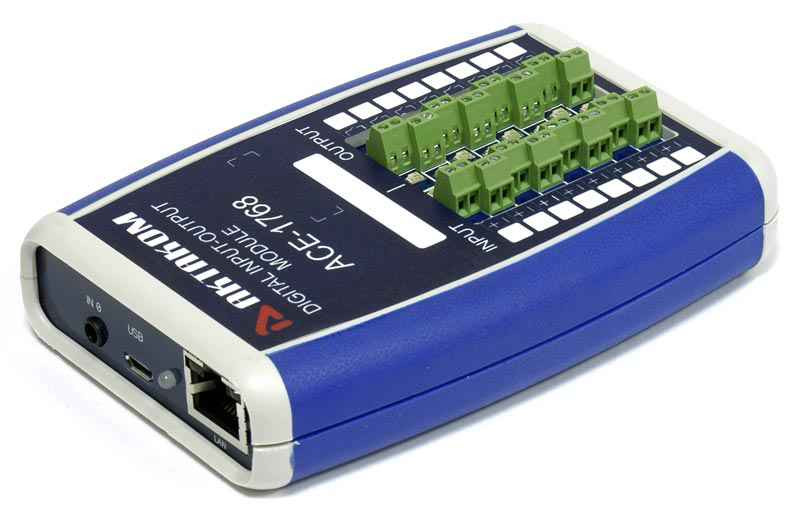

АСЕ-1768 USB/LAN модуль дискретного ввода-вывода 8-канальный
Описание АСЕ-1768 USB/LAN модуля дискретного ввода-вывода 8-канальный.
АСЕ-1768 USB / LAN модуль дискретного ввода-вывода 8 канальный предназначен для дистанционного контроля состояния датчиков (дискретные датчики, выходы которых имеют два состояния – наличие, либо отсутствие контактной разности потенциалов), дистанционного контроля датчиков с аналоговым выходом и управления устройствами с дискретными входами, которые могут коммутироваться однопозиционными реле. Все входы и выходы, кроме входов АЦП (аналого-цифрового преобразователя), гальванически развязаны от внутренней схемы АСЕ-1768 USB / LAN модуля дискретного ввода – вывода. Модуль имеет 8 дискретных входов, 2 входа аналого-цифрового преобразователя и 8 выходов. Все дискретные входы и выходы имеют светодиодную индикацию состояния (включено/выключено). Модуль ACE-1768 выполнен в виде приставки к компьютеру (ПК). Чтение состояния входов и управление выходами осуществляется от компьютера локально через интерфейс USB или удаленно через сеть Ethernet.
Модуль ввода-вывода ACE-1768 предназначен для построения централизованных систем дистанционного контроля состояния датчиков с дискретными и аналоговыми выходами, а также управления устройствами посредством однопозиционных быстродействующих МОП-реле. Модуль ACE-1768 выполнен в виде приставки к компьютеру – состояние входов и управление выходами осуществляется при помощи внешнего программного обеспечения AKTAKOM Digital IO, устанавливаемого на ПК, работающего под управлением операционных систем линейки Windows.
Взаимодействие ACE-1768 с компьютером может осуществляться через интерфейс USB или интерфейс Ethernet. Разъем micro-USB, расположенный на задней панели прибора, служит для подключения к компьютеру и взаимодействия с прибором через интерфейс USB. Кроме того, этот USB-разъем служит для питания модуля ACE-1768. При подключении к компьютеру через интерфейс USB, взаимодействие по интерфейсу Ethernet невозможно.
Для работы в локальных сетях Ethernet используется подключение через Ethernet-разъем. В этом случае, для питания прибора необходимо подключить его при помощи USB-кабеля к специализированному сетевому адаптеру, предназначенному для питания и зарядки устройств USB. Использовать USB-разъем компьютера для питания устройства при работе через Ethernet нельзя.
Перед работой в сети Ethernet требуется настроить сетевые параметры модуля ACE-1768. Настройка сетевых параметров осуществляется при помощи базовой программы AKTAKOM Digital IO или специализированной программы для изменения сетевых настроек AKTAKOM Net Configurator только при подключении прибора к компьютеру через USB-интерфейс. Сетевые настройки прибора включают в себя IP-адрес, маску подсети, шлюз, порт и логин. Все эти параметры, за исключением параметра “Логин” нужно узнать у системного администратора, отвечающего за функционирование сети. Параметр “Логин” отвечает за предоставления доступа к прибору по сети, поэтому пользователь в праве сам устанавливать значение этого параметра.
Область применения 8-канального USB/LAN модуля дискретного ввода-вывода АСЕ-1768 :
- Питание подается по интерфейсу microUSB, одновременно с подключением к ПК.
- При подключении к прибору по USB интерфейс LAN отключается.
- Для управления прибором через сеть, необходимо отключить прибор от ПК и подать питание с сетевого адаптера для питания или зарядки устройств через интерфейс USB.
Технические параметры АСЕ-1768:
| Параметр | Значения |
|---|---|
| Общие параметры | |
| Напряжение питания | 4.5 – 5.5 В |
| Индикация подачи питания | светодиодная |
| Интерфейс связи с ПК | USB (USB 1.1 FullSpeed 12 Мбит/c), Ethernet (10,100Base-T) |
| Питание при работе по USB | от шины USB |
| Питание при работе через Ethernet | от сетевого адаптера через USB-разъем на задней панели прибора |
| Количество входных каналов | 8 |
| Количество выходных каналов | 8 |
| Количество каналов АЦП | 2 |
| Условия эксплуатации | температура -10°С...+45°С, влажность 20...90% |
| Параметры входов | |
| Входной ток рабочий | 1 мА / макс. 6 мА |
| Максимальное входное обратное напряжение | 6 B |
| Максимальное входное прямое напряжение | 24 В |
| Минимальное прямое напряжение входа гарантированного срабатывания | 4,5 B |
| Время задержки срабатывания модуля по входу | 10 мс |
| Индикация состояния | светодиодная |
| Параметры выходов | |
| Выходы модуля реализованы на быстродействующих МОП-реле со временем срабатывания/отпускания | не более 3 мс |
| Время срабатывания модуля по выходу | 10 мс |
| Выходное сопротивление (выключенное состояние) | более 10 МОм |
| Выходное напряжение (максимальное) | 60 В |
| Выходной ток рабочий | 130 мА |
| Проходное сопротивление (в замкнутом состоянии) МОП-реле | не более 30 Ом |
| Индикация состояния | светодиодная |
| Параметры входов АЦП | |
| Допустимое входное напряжение | 0 – 3.3 В |
| Разрешение | 10 бит |
| Интегральная нелинейность | ±3 младших значащих бита |
| Дифференциальная нелинейность | ±2 младших значащих бита |
| Ошибка смещения | ±2 младших значащих бита |
| Параметры интерфейсного входа/выхода TWI | |
| Линия питания интерфейса | 3.3 В |
| Тип разъема | mini-USB |
| Подтяжка интерфейсных линий | через 10 КОм к линии питания 3.3 В |
Комплект поставки АСЕ-1768
| № | Наименование | Количество |
|---|---|---|
| 1 | 8 канальный USB/LAN модуль дискретного ввода-вывода АСЕ-1768 | 1 |
| 2 | Краткая инструкция | 1 |
| 3 | Руководство по эксплуатации | 1 |
| 4 | Программное обеспечение ACE-174x_SDK_Base Базовый комплект средств разработки ПО | 1 |
| 5 | Программное обеспечение ADIO8 Aktakom Digital IO 8 Программное обеспечение | 1 |
| 6 | Программное обеспечение Aktakom AULServer Программное обеспечение AUL Сервер | 1 |
| 7 | Программное обеспечение ANC Aktakom Net Configurator Программа конфигурирования сетевых настроек | 1 |
| 8 | Программное обеспечение ASDIO8 Aktakom Smart Digital IO 8 Программное обеспечение | 1 |
| 9 | Программное обеспечение AULFConverter Конвертер файлов формата AKTAKOM USB Lab | 1 |
Дополнительная комплектация:
- АНА-3924 Держатель корпуса
- Программное обеспечение
Документы:
