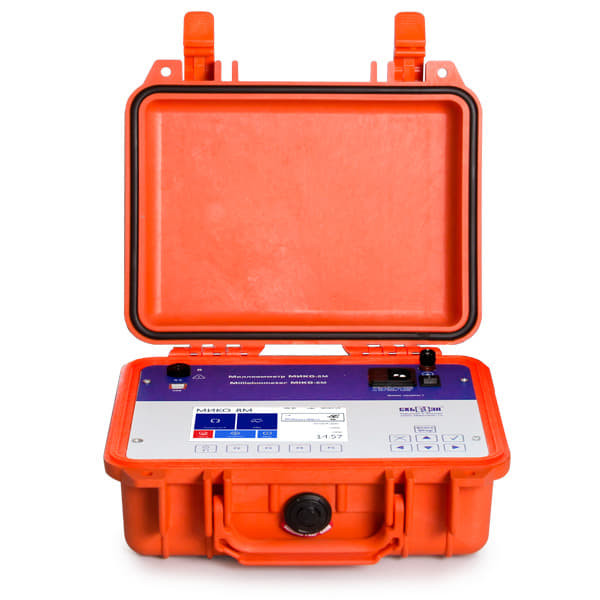

Миллиомметр МИКО-8М

Описание миллиомметр МИКО-8М:

Миллиомметры МИКО-8 предназначены для измерений электрического сопротивления постоянному току обмоток силовых трансформаторов, измерительных трансформаторов напряжения и тока, электродвигателей, лектромагнитов, кабелей и других цепей, содержащих и не содержащих индуктивность; безразборной проверки устройств регулирования напряжения силовых трансформаторов под нагрузкой.

Принцип действия миллиомметров основан на измерении силы измерительного тока, формируемого встроенным генератором тока и падения электрического напряжения на измеряемом объекте, с последующим вычислением его электрического сопротивления по закону Ома.

Принцип действия прибора в режиме безразборной проверки устройств регулирования напряжения трансформатора основан на измерении силы нестабилизированного измерительного тока, изменяющегося вследствие изменения электрического сопротивления обмотки трансформатора в моменты переключения ее отводов.

Отличительные особенности миллиомметр МИКО-8М:

1. Измерение электрического сопротивления в индуктивных и безиндуктивных цепях в диапазоне от 10 мкОм / 10 кОм на токах до 10А:

• Обмоток силовых и измерительных трансформаторов, обмоток электродвигателей, генераторов, линейных компенсаторов и обмоток другого оборудования с большой индуктивностью;
• Контактов выключателей, резисторов, шин и других цепей, не содержащих индуктивность;
• Контактов избирателя устройств РПН, заземлителей, разъединителей и других разъемных и неразъемных контактных соединений.


2. Специализированные режимы измерения для различных объектов

Прибор реализует специализированные режимы измерения для различных объектов, учитывающие их специфические особенности: резистивный объект, индуктивный, трансформатор напряжения, трансформатор тока и силовой трансформатор, генератор, двигатель, компенсатор, фильтр подключения и магнит.

3. Высокая точность измерения не только в лабораторных условиях, но и на подстанциях

Высокая точность измерения не только в лабораторных условиях, но и на подстанции в условиях промышленных помех, достигается благодаря тому, что для любого сопротивления обмотки рассчитывается и задается свой, максимально возможный измерительный ток, ограничиваемый только полезной мощностью прибора. Поэтому отношение полезного сигнала на сопротивление обмотки к амплитуде помехи остается высоким при любом сопротивлении.

4. Высокая степень защищенности и соответствие требованиям безопасности:

При отсоединении во время проведения измерения измерительного кабеля от вводов трансформатора или от прибора, а также кабеля питания от сети в разрываемой цепи возникает э.д.с. самоиндукции до нескольких киловольт, а в месте разрыва – электрическая дуга.

В МИКО-8М реализована резервированная защита от э.д.с. самоиндукции при случайном отсоединении измерительного кабеля или кабеля питания, что защищает пользователей от поражения электрическим током, а прибор - от повреждения.

5. Интерактивное управление прибором и связь с ПК

Цветной сенсорный графический дисплей высокой яркости обеспечивает хорошую читаемость в солнечный день, а интуитивно понятный интерфейс облегчает пользование прибором.

Управление прибором может осуществляться (по выбору пользователя) либо через пленочную клавиатуру, либо через сенсор дисплея. Связь с персональным компьютером через USB или Bluetooth позволяет:

• Управлять прибором с помощью ПК;
• Систематизировать и сохранять результаты на компьютере;
• Формировать отчеты измерений.

Для передачи данных в компьютер и ведения внешнего архива измерений используется специальная программа производителя.

Технические характеристики миллиомметр МИКО-8М:

Параметр	Значение
Диапазон измерений электрического сопротивления	1мкОм / 10кОм
Пределы допускаемой основной погрешности измерений сопротивления, не более	±(0,1%+0,5мкОм)
Сила измерительного тока, А	0,00050 ÷ 10,0
Диапазон измерений силы тока в режиме без разборной проверки РПН трансформаторов (DRM), А	0.1-10
Пределы допускаемой основной абсолютной погрешности измерений интервалов времени, мс	±1 %
Максимальная потребляемая мощность, Вт	120
Сетевое напряжение питания: переменного тока (действующее значение), В постоянного тока, В	От 90 до 253
Продолжительность работы от АКБ в режиме ожидания или при выходной мощности 1 Вт, ч, до	8
Продолжительность заряда полностью разряженной аккумуляторной батареи, часов, не более	3
Габаритные размеры измерительного блока, мм	270x250x130
Температурный диапазон эксплуатации,С	-20 ... +55
Степень защиты измерительного блока от окружающей среды в транспортном положении	IP64
Степень защиты измерительного блока от окружающей среды в рабочем положении при открытой крышке	IP40
Масса измерительного блока с аккумулятором, кг	не более 4,0
Межкалибровочный период	3 года
Межповерочный период	3 года

Комплект поставки миллиомметр МИКО-8М:

Наименование	Применение	Фото	Количество
Измерительный блок МИКО-8М	Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр.		1
Кабель сетевой	Для подключения прибора к сети питания. Температурный диапазон -25°С ... +120°С. Резиновая изоляция. Длина 2 м.		1
Провод заземления	Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50 А. Длина 2 м.		1
Эквивалент нулевого сопротивления	Проверка точности нулевой точки шкалы сопротивления. Величина 0,000 мкОм.		1
Шунт 75ШСМ М3, 75-0,5	Проверка работоспособности. Величина 1 мОм ± 0,5%.		1
Предохранитель ВП2Б-1В-2А	Для защиты источника питания.		2
Кабель USB 2.0 A-B	Для подключения прибора к компьютеру и управлению им от ПК. Длина 1,8 м.		1
Сумка для комплекта крепежных изделий			1

Дополнительная комплектация миллиомметр МИКО-8М:

Наименование	Применение
Кабель измерительный	Кабель выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа "крокодил" с зевом до 80 мм. Длина 8,5 м. Вес 1,72 кг.
Кабель измерительный	Кабель выступает в качестве альтернативы измерительному кабелю СКБ041.18.00.000. Выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа струбцина с зевом до 103 мм. Длина 8,5 м. Вес 2,20 кг.
Кабель измерительный	Кабель для измерения переходного сопротивления контактных соединений, а также для измерения сопротивления обмоток ТТ и ТН. Зажимы: токовые и потенциальные контакты, которые оборудованы штекерами "банан", на которые устанавливаются съемные щупы с диаметром штекера 3мм (2 шт.), а также зажимы типа "крокодил" с зевом 25мм (2 шт.). Длина 3,0 м. Вес 0,5 кг.
Кабель измерительный для ТТ и ТН	Кабель для измерения электрического сопротивления обмоток трансформаторов тока и трансформаторов напряжения, как встроенных в трансформатор/выключатель, так и стоящих отдельно. Зажимы типа "крокодил" с зевом 25 мм. Длина 4,0 м. Вес 0,61 кг.
Удлинитель к измерительным	Рекомендован к совместному применению с измерительными кабелями СКБ041.18.00.000 (зев до 80 мм.) и СКБ041.26.00.000 (зев до 103 мм.). Удлинитель выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Длина 6,5 м. Вес 1,18 кг.

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/СКБ_ЭП/Свидетельство СИ для МИКО-7М, 8М, 9.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/СКБ_ЭП/Описание типа для МИКО-8.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/СКБ_ЭП/Декларация о соответствии для МИКО-7М, 8М, 9.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/СКБ_ЭП/Сертификат соответствия требованиям EC, EU для МИКО-7М, 8М, 9.pdf
