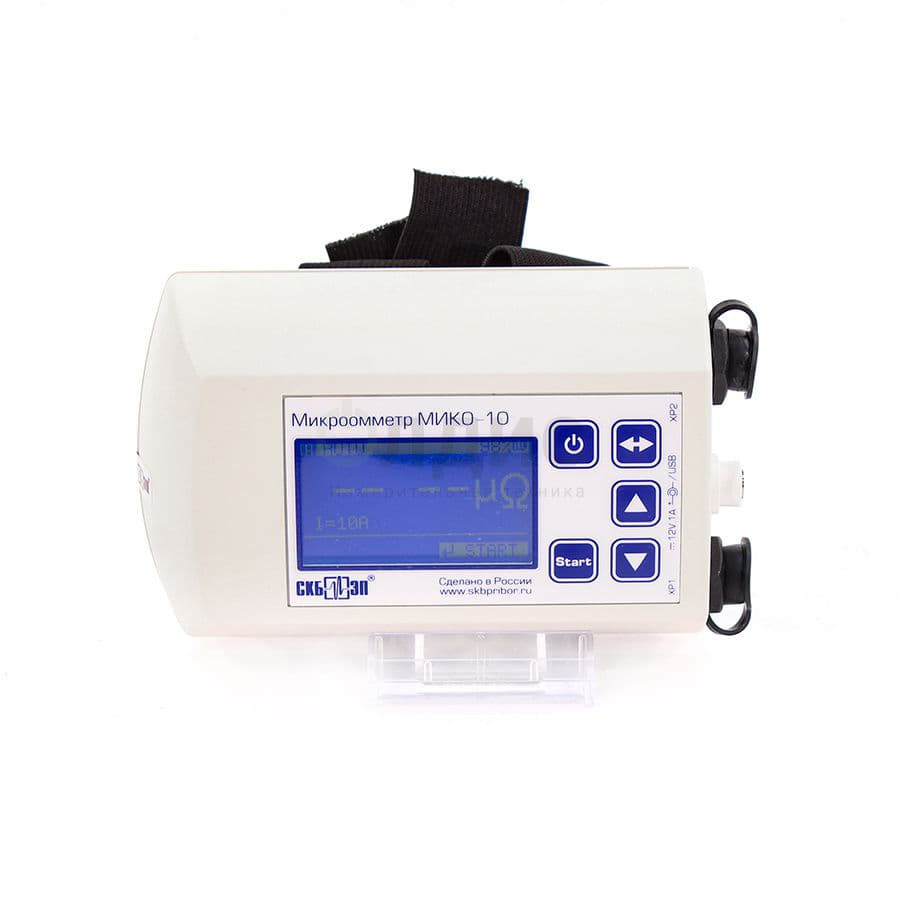

Малогабаритный микроомметр МИКО-10

Описание микроометра МИКО-10

Малогабаритный наручный микроомметр МИКО-10 предназначен для экспресс-измерения электрического сопротивления постоянному току:

• Контактов высоковольтных и автоматических выключателей, размыкателей, соединителей, разъединителей, контакторов и реле;
• Болтовых, сварных и паяных соединений токопроводов и шин;
• Рельсовых соединений, колесных пар вагонов;
• Машин и прочих аппаратов.

Отличительные особенности микроометра МИКО-10

1. Сила измерительного тока до 10А

Прибор МИКО-10 предназначен для применения в электрических сетях, электростанциях и подстанциях, на тяговых подстанциях электрифицированного транспорта, а также промышленных предприятиях, где достаточно проводить измерения током 10А.

Однако при явном наличии окисной пленки на контактах рекомендуется использовать более мощные микроомметры, такие как МИКО-1 (ток до 50А), МИКО-21 (ток до 200А) или МИКО-2.3 (ток до 1000А), так как измерение при помощи небольших токов в таких ситуациях может дать завышенные показания сопротивления, и как результат повлечет за собой неоправданную отбраковку контактов.

2. Три режима запуска процесса измерения сопротивления

В микроомметре МИКО-10 реализовано 3 режима процесса запуска измерения:

• Режим 1 "Однократный": предназначен для измерения переходного сопротивления высоковольтных выключателей без трансформаторов тока и любых разборных и неразборных соединений на токе 1 или 10А. Осуществляется запуск измерения прибора по команде пользователя;
• Режим 2 "Автоматический": предназначен для измерения переходного сопротивления высоковольтных выключателей без трансформаторов тока и любых разборных и неразборных соединений на токе 1 или 10А с автоматическим запуском измерения по замыкания измерительной цепи;
• Режим 3 "Встроенный ТТ": предназначен для измерения переходного сопротивления высоковольтных выключателей с трансформаторами тока на токе 10А. Осуществляется запуск измерения прибора по команде пользователя.

3. Компенсация термо-э.д.с и другие дополнительные функции

МИКО-10 – современный малогабаритный микроомметр, отвечающий последним требованиям пользователей. Прибор обладает рядом важнейших функций:

• Автокомпенсация термо-э.д.с. в измерительной цепи;
• Автоотключение питания неиспользуемого прибора;
• Проверка целостности измерительной цепи;
• Автоматический запуск измерения при обнаружении целостности измерительной цепи;
• Автоматическая остановка измерений;
• Звуковая сигнализация начала и конца измерений.

4. До 200 измерений при максимальном токе

Прибор МИКО-10 имеет энергонезависимую память до 200 измерений, что достаточно для полноценного комплексного обследования КТП.

Связь с персональным компьютером через USB позволяет систематизировать и сохранять результаты на компьютере, а также формировать отчеты измерений.

Для передачи данных в компьютер и ведения архива измерений используется специальная программа производителя.

5. Свободные руки во время работы (3 способа закрепления прибора)

Микроомметр МИКО-10 выполнен в уникальном эргономичном кейсе, который удобно размещается на руке с фиксацией натяжными ремнями, оставляя обе руки свободными для простоты проведения измерений. Кроме того, прибор легко может быть снят с руки и закреплен на поясе, повешен на шею, а также установлен на любую плоскую поверхность.

6. Кабели с эргономичной конструкцией

Для удобства подключения к объекту специально разработаны измерительные кабели разной длины и с разными наконечниками:

• Кабель с игольчатыми подпружиненными контактами. Применяется, например, при контроле сопротивлений сборных и присоединенных шин;
• Кабель с наконечниками типа "крокодил".

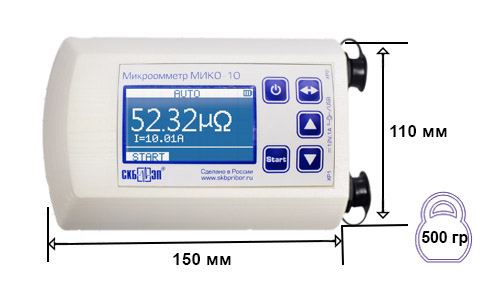

Габаритные размеры МИКО-10

Прибор достаточно прост в эксплуатации и надежен. Вес в 0,5 кг, небольшие габариты 150х110х55мм и встроенный аккумулятор позволяют по праву называть микроомметр МИКО-10 мобильным автономным измерительным прибором.

Технические характеристики микроометра МИКО-10

Параметр	Значение
Диапазон измерений сопротивления, мкОм	1 / 100 000
Сила измерительного тока, А	1 и 10
Пределы допускаемой относительной основной погрешности, %	± 0,2%
Количество измерений от полного заряда до полного разряда аккумуляторной батареи (при силе измерительного тока 10 А и измеряемом сопротивлении 10 мОм), шт., не менее	1000
Время заряда аккумуляторной батареи, ч, не более	3
Время установления рабочего режима не более, с, не более	2
Время одного измерения, с	2 сек. – без ТТ от 2 до 30 сек. – с ТТ
Связь с ПК по интерфейсу	USB
Степень защиты прибора	IP54
Температурный диапазон эксплуатации,?С	-20 ... +55
Масса измерительного блока не более, кг, не более	0,4
Габаритные размеры, мм	115х110х55

Комплектация микроометра МИКО-10

Наименование, Индекс	Применение	Фото	Количество
Измерительный блок МИКО-10	Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр.		1 - шт.
Измерительный кабель	Короткий измерительный кабель с зажимом типа "крокодил". Длина 1,7 м.		2 - шт.
Сетевой адаптер для заряда встроенного аккумулятора	Источник питания МТ-ИЭС8-120100-1П (12 вольт 1А) - с разъемом 55-21 мм, МЭЛТ.		1 - шт.
Шунт 75 ШСМ МЗ 75А-0,5	Шунт для поверки работоспособности микроомметра МИКО-10.		1 - шт.
Кабель USB 2.0 A-B	Для подключения прибора к ПК. Длина 1,8 м.		1 - шт.
Фиксирующие ремни	Фиксирующие ремни для крепления прибора на руке.		1 - шт.

Дополнительная комплектация микроометра МИКО-10

Наименование	Применение
Измерительный кабель	Длинный измерительный кабель - зажим типа "крокодил" с зевом до 50 мм. Длина 4,8м. В комплекте 2 шт.
Измерительный кабель с подпружиненными штыревыми контактами	Измерительный кабель с подпружиненными штыревыми контактами. В комплекте 2 шт.
Измерительный кабель	Кабель для измерения сопротивлений по четырехзажимной схеме с раздельными токовым и потенциальным проводом. В комплекте с кабелем: 2 щупа и 4 изолированных зажима типа "крокодил" К267В. Длина 1,5м. В комплекте 2 шт.
Ремень универсальный	Универсальный ремень для удобного крепления прибора на поясе или шее.
Чехол защитный	Для защиты от ударных нагрузок.
Сумка для транспортировки	Сумка для удобной транспортировки кабелей, доп. принадлежностей и прибора.
Штанга-манипулятор	Штанга-манипулятор предназначена для присоединения измерительных кабелей с земли/с крышки бака к вводам высоковольтных выключателей, а также к элементам конструкции высоковольтных разъединителей и заземлителей, без применения лестниц и подъемников.

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/СКБ_ЭП/Свидетельство СИ для МИКО-10.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/СКБ_ЭП/Сертификат СИ Республики Казахстан для МИКО-10.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/СКБ_ЭП/Декларация о соответствии для МИКО-10.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/СКБ_ЭП/Соответствие требованиям EC, EU для МИКО-10.pdf

Мы предлагаем для поставки электроизмерительные устройства омметры, миллиомметры, микроомметры. Малогабаритный микроомметр МИКО-10, артикул 10005206 по цене 0 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
