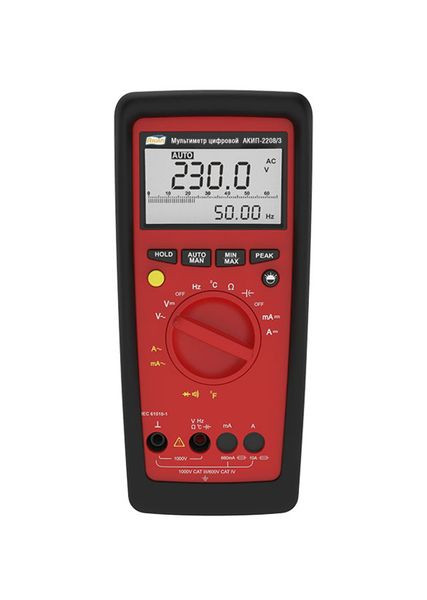

Мультиметр АКИП-2208/3

Описание мультиметра АКИП-2208/3:

• измерение переменного (АС) и постоянного (DC) напряжения до 1000 В, переменного и постоянного тока до 10 А, частоты до 10 МГц и коэффициента заполнения, ёмкости до 40 мФ, сопротивления до 66 МОм и целостности цепи, испытание p-n переходов, температуры;
• базовая погрешность (DCV): ± 0,4 %;
• максимальное разрешение (5 разрядов): 100 мкВ / 10 мкА /100 мОм / 10 мГц / 1 пФ / 1 °C;
• отдельный вход «mA» для слаботочных измерений (0…660 мА);
• ЖК-индикатор (6600, 4 разряда скорость 2,8 измерений в секунду);
• графическая линейная шкала (7 сегментов, 2,8 измерений в секунду), подсветка дисплея;
• регистрация Min/ Max/ AVG значений;
• относительные измерения: режим ∆-измерений (абсолютный и относительный % значения);
• удержание (HOLD), режим автоудержание (AutoHold);
• батарейное питание, автовыключение (АРО);
• индикация на ЖКИ: напряжение элементов питания, сгорание предохранителя (Fuse);
• механическая блокировка измерительного входа от неправильного подключения;
• безопасность категория IV 600 В / категория III 1000 В.

Технические характеристики:

Параметр	Значение
Постоянное напряжение (DCV)
Пределы измерений	660,0 мВ / 6,600 / 66,00 / 660,0 / 1000 В
Максимальное разрешение	100 мкВ / 1 / 10 / 100 мВ / 1 В
Погрешность измерений	± (0,7 % + 5 е.м.р.) @ 660 мВ, ± (0,4 % + 5 е.м.р.) остальные пределы
Входной импеданс	>10 МОм (пределы «В»), >100 Ом (предел «660 мВ»)
Защита входа	1000 В пост. ~ 1000 В скз
Переменное напряжение (ACV)
Пределы измерений	660,0 мВ / 6,600 / 66,00 / 660,0 / 1000 В
Максимальное разрешение	100 мкВ / 1 / 10 / 100 мВ / 1 В
Погрешность измерений	± (1,2 % + 5 е.м.р.) @ 660 мВ, ± (1,0 % + 3 е.м.р.) остальные пределы
Рабочая полоса частот1	20 … 200 Гц (предел «660 мВ»), 20 Гц … 2 кГц (пределы «В»)
Входной импеданс	> 10 МОм (пределы «В»), > 100 Ом (предел «660 мВ»)
Защита входа	1000 В пост. ~1000 В скз
Постоянный ток (DCA)
Пределы измерений2	66 / 660 мА / 10 А
Максимальное разрешение	10 / 100 мкА / 10 мА
Падение напряжения	66 / 660 мВ / 350 мВ
Погрешность измерения	± (0,8 % + 5 е.м.р.) @ 66 / 660 мА, ± (1,5 % + 5 е.м.р.) @ 10 / 16 А
Переменный ток (ACA)
Пределы измерений2	66 / 660 мА / 10 А
Максимальное разрешение	10 / 100 мкА / 10 мА
Падение напряжения	66 / 660 мВ / 350 мВ
Погрешность измерений	± (0,8 % + 5 е.м.р.) @ 66 / 660 мА, ± (1,5 % + 5 е.м.р.) @ 10 / 16 А
Полоса частот 3	20 Гц … 2 кГц
Переменный ток (ACA)
Пределы измерений	-
Максимальное разрешение	10 / 100 мА
Падение напряжения	66 / 660 мВ
Погрешность измерений	± (0,8 % + 5 е.м.р.)
Полоса частот	20 Гц … 2 кГц
Сопротивление (DCR)
Пределы измерений	660,0 Ом / 6,600 / 66,00 / 660,0 кОм / 6,600 / 66,00 МОм
Максимальное разрешение	0,1 / 1 / 10 / 100 Ом / 1 / 10 кОм
Погрешность измерений	± (0,8 % + 5 е.м.р) … ± (2,0 % + 5 е.м.р.)
Частота / Гц (уровень ≤ 5В скз)
Диапазон измерений	10 Гц …66 / 660 Гц / 6,6 / 66 / 660 кГц/ 6,6 / 10 МГц
Максимальное разрешение	0,01 / 0,1 / 1 / 10 / 100 Гц / 1 / 10 кГц
Погрешность	± (0,2 % + 5 е.м.р.)
Коэффициент заполнения импульсов (Duty %)
Диапазон измерений	1,0 … 98,90 %
Максимальное разрешение	0,01 %
Погрешность	10 Гц … 1 кГц: ± 5 е.м.р. 1 кГц … 10 кГц: ± 5 е.м.р. / кГц
Прозвон цепи
Предел тестирования	660 Ом (Uхх около 3,3 В)
Индикация	Непрерывный звуковой сигнал f="2 кГц
Испытание p-n
Диапазон тестирования	2" В (Uхх около 3,3 В)
Максимальное разрешение	1 мВ
Погрешность	± (2,0 % + 10 е.м.р.)
Емкость
Пределы измерений	6,6 / 66 / 660 нФ / 6,6 / 66 / 660 мкФ / 6,6 / 40 мФ
Максимальное разрешение	1 / 10 / 100 пФ / 1 / 10 / 100 нФ / 1 / 10 мкФ
Погрешность	± (2 % + 10 е.м.р.) … ± (5 % + 10 е.м.р.)
Температура (°C / °F)
Термопара K-тип	0 °C … + 1300 °C
Максимальное разрешение	1 °C
Погрешность (прибора)	± (2% + 3 е.м.р.)
Peak Hold
Режим	Для режимов измерения напряжения и тока (U/ I)
Погрешность	± (3% + 300 е.м.р. )
Общие данные
Измерение среднеквадратического значения	Сигнал произвольной формы (TrueRMS) только АКИП-2208/4
Максимальная индикация	«6600» (формат шкалы 4 разряда)
Линейная шкала	55 сегментов (масштабирование индикации 65 сегментов)
Скорость измерения	Цифровая шкала: 2,8 измерений в секунду Линейная шкала: 28 измерений в секунду
Автовыключение (APOff)	15 минут (возможна блокировка автовыключения)
Источник питания	1,5 В х 2 штуки (тип АА / LR6)
Срок службы батарей	до 600 часов
Индикация разряда	< 2 В. Контроль напряжения батареи на ЖКИ (вольтметр)
Условия эксплуатации	Температура: 0°C …50 °C, относительной влажность: не более 75 %
Габаритные размеры	86 х 185 х 55 мм
Масса	около 482 г (с батареями)
Исполнение	IP 50 (гнезда IP 20)
Примечание
1 - Зависимость погрешности измерений напряжения от частотного диапазона входного сигнала (синус)
Пределы	Разрешение (k)	Пределы допускаемой основной погрешности
		20 - 50 Гц	> 50 Гц - 60 Гц	> 60 Гц – 200 Гц	> 200 Гц – 2 кГц
660,0 мВ	100 мкВ	± (0,01·X + 3·k)	± (0,012·X + 5·k)	± (0,05·X + 3·k)	-
6,600 В	1 мВ		± (0,01·X + 3·k)	± (0,05·X + 7·k)	± (0,05·X + 7·k)
66,00 В	10 мВ
660,0 В	100 мВ
1000 В	1 В
2 - для предела «10 A / 16 А» максимальное время измерения тока не более 30 секунд. Падение напряжение (Volt drop): 60 мВ (предел 66 мкА / 6 / 60 / 600 мА / 6А); 300 мВ (предел 10 А).
3 - Зависимость погрешности измерений перем. тока от частотного диапазона входного сигнала (синус)
Пределы	Пределы допускаемой основной погрешности
	20 - 50 Гц	> 50 Гц - 60 Гц		> 60 Гц – 2 кГц
66,00 мА	± (0,01·X + 3·k)	± (0,008·X + 5·k)		± (0,05·X + 7·k)
660,0 мА	± (0,01·X + 3·k)	± (0,008·X + 5·k)		± (0,05·X + 7·k)
10 А / 16 А	± (0,01·X + 3·k)	± (0,015·X + 5·k)		± (0,05·X + 7·k)

Комплект поставки:

Наименование	Количесво
Мультиметр АКИП-2208/3	1 шт.
Набор кабелей	1 шт.
Защитный чехол	1 шт.

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/АКИП/Расширенные характеристики серия АКИП-2208.pdf
