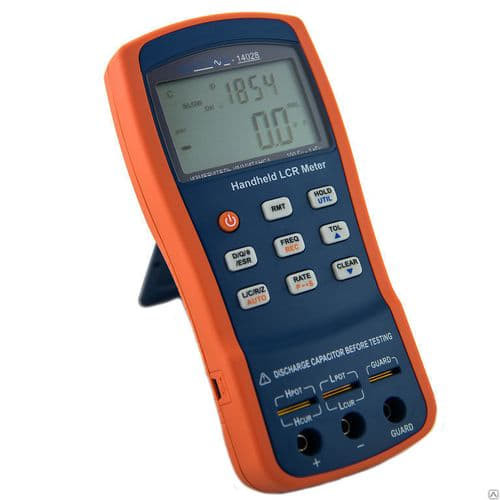

Измеритель RLC МЕГЕОН 14028

Описание измерителя иммитанса МЕГЕОН-14028:

Двухиндикаторный измеритель иммитанса МЕГЕОН-14028 — это высокоточная разработка от компании Мегеон.

Данный измерительный инструмент позволяет производить измерения сопротивления, индуктивности и емкости электронных компонентов. Поддерживается две схемы питания — от внешнего источника питания или от батарейки 9В. Благодаря высоким показателям точности, а также богатому набору дополнительных функций, портативный измеритель иммитанса МЕГЕОН-14028 сможет полностью заменить старые лабораторные измерители RLC.

Данный прибор оснащен функцией автоматического выбора диапазона, что позволяет повысить точность измерений и сэкономить время на дополнительную настройку и калибровку измерителя. Использование качественных компонентов в аппаратной части и современного программного обеспечения позволило повысить точность и снизить показатели погрешности (максимум 0,25%). Все элементы управления эргономично расположены на фронтальной панели.

Функциональные особенности МЕГЕОН-14028:

• Режим допускного контроля;
• Регистрация минимальных, средних и максимальных показаний;
• Интегрированная функция калибровки;
• Звуковое оповещение при нажатии клавиш;
• Автоматическое выключение при длительном простое;
• USB — порт для связи с персональным компьютером.

Технические характеристики измерителя RLC МЕГЕОН-14028:

Параметры						Значения
Измеряемые величины						основной параметр: L/C/R/Z дополнительный параметр: D/Q/0/ESR
Режим эквивалентной схемы						последовательная/ параллельная схема
Режим выбора измеряемого параметра (UCIR)						ручной, автовыбор
Режим выбора диапазона						автоматический
Измерительные входы						З-контакгные, 5-контактные
Скорость измерения						4 или 1.5 измерения/с
Калибровка						в состоянии холостого хода (XX) и при коротком замыкании (КЗ)
Допуск при сортировке						1, 5, 10, 20%
Плавкий предохранитель						0,1 А/63В
Интерфейс						мини-USB (виртуальный последовательный порт)
Параметры испытательного сигнала
Частота						100, *120 Гц, 1
Уровень						0,6 в, среднеквадратическое
Выходной импеданс						100 Ом
Дисплей		жидкокристаллический (ЖК), двухиндикаторный (отображение двух измеряемых параметров: основной, дополнительный)
Подсветка (зависит от модификации)		питание от батареи: яркость 50 % через 15 с, автовыключение через 30 с. Внешнее питание: вкл./выкл. только вручную
Показание		макс, показание основного параметра: 40,000; мин. разрешение дополнительного параметра: 0,0001 (D/Q/0)
Мин. основная погрешность		0,25 %
Основной параметр		отображаемый диапазон и разрешение
Дополнительный параметр			Отображаемый диапазон					Разрешение
		ESR	0,0000 - 999.9					0,0001
		D	0,0000 - 9.999					0,0001
		Q	0,0000 - 9999					0,0001
		0	-179.9°-179.9°					0,01°
Питание
Батарея питания				тип IEC 6LR61 (9 В, щелочная)
Сетевой адаптер				вход: 220 В (±10 %), 50 Гц (±5 %) выход: 12-15 В, постоянный ток
Потребляемый ток (подсветка ЖК-дисплея выключена)				не больше 28 мА типовое: 25 мА (тестовый сигнал 1 кГц, нагрузка 100 Ом)
Потребляемый ток в состоянии автовыключения				не больше 2 мкА (модели без зарядки аккумулятора)
Время работы от батареи				типовое: 16 часов (подсветка ЖК-дисплея выключена, свежая щелочная батарея)
Автовыключение (только при батарейном питании)					5, 15, 30, 60 мин. или функция выключена (OFF); установка производителя 5 мин.
Индикация разряженной батареи					отображается на ЖК-дисплее при снижении напряжения на батарее ниже 6.8 В
Общие
Условия эксплуатации	температура						0-40 °С
	отн. влажность						не больше 90 %
Масса							350 г
Размеры (В х Ш х Д)							190x90x41 мм
Соответствие стандартам безопасности и ЭМС							IEC 61010-1: 2001 IEC 61326-2-1: 2005

Комплект поставки МЕГЕОН-14028:

1. Измеритель иммитанса МЕГЕОН-14028 – 1шт
2. Штатив – 1шт
3. Струбцина – 1шт
4. Крепёжные элементы (винт – 2шт, гайка – 1шт, щёчки – 2шт)
5. Сменные элементы – 3шт (один установлен)
6. Переходники – 2шт
7. Руководство по эксплуатации – 1экз
8. Гарантийный талон – 1экз.

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/Megeon/Руководство по эксплуатации и паспорт измерителя LCR МЕГЕОН-14028.pdf
