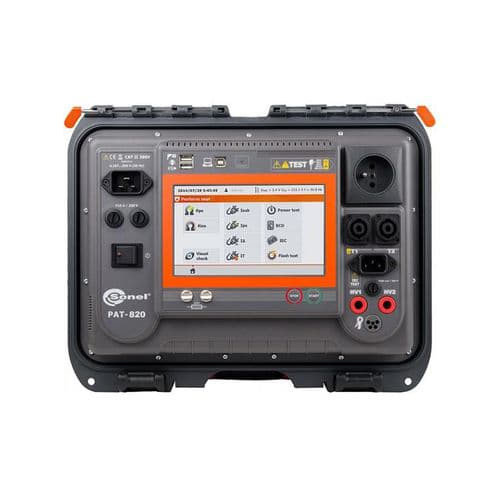

Система контроля токов утечки и параметров безопасности электрических приборов PAT-820

Описание системы контроля токов утечки и параметров безопасности электрических приборов PAT-820:

PAT-820 – цифровой измерительный прибор для определения степени безопасности и исправности электрооборудования. Анализ безопасности основан на таких параметрах, как сопротивление защитных проводов и изоляции, непрерывность соединений, значение тока утечки, мощность. Тестирование выключателей УЗО может осуществляться в автоматическом режиме. Кроме того данная модель может применяться для flash-теста изоляции высоким напряжением (дожигание).

Отличительные особенности PAT-820:

• Сопротивление защитного проводника измеряется током 200 мА, 10 А или 25 А;
• Сопротивление изоляции может измеряться напряжением 100 В или 250 В;
• Возможность программировать последовательность измерений, что позволяет автоматизировать процесс диагностики;
• Прибор определяет значение замещенного тока утечки, дифференцированного тока утечки и тока прикосновения;
• Измерение мощности;
• Проверка кабелей IEC;
• Определение напряжения и частоты сети;
• Диагностика выключателей УЗО;
• Возможность измерения тока при помощи клещей;
• Тестирование изоляции высоким напряжением – flash-тест;
• Измерительный диапазон настраивается автоматически;
• Поставляется с профессиональным ПО для обработки данных;
• Интерфейс для подключения сканера штрих-кодов и USB-принтера;
• Цветной сенсорный дисплей.
• Автоматический выбор измерительного диапазона;
• Профессиональное программное обеспечение для обработки данных и создания отчетов;
• Возможность подключения сканера штрих-кода и принтера;
• Поддержка портативных накопителей флэш-памяти;
• Большой, легко читаемый сенсорный дисплей;
• Тип изоляции - II 300В по PN-EN 61010-1;
• Степень защиты корпуса - IP40 (IP67 с закрытой крышкой);
• Эргономичная работа с прибором.

Технические характеристики системы контроля PAT-820:

Параметры
Измерение сопротивления провода заземления I = 200 А
Диапазон отображения	Разрешение	Основная погрешность
0,00 ... 0,99 Ом	0,01 Ом	±(4% и.в. + 2 е.м.р.)
1,00 ... 19,99 Ом		±(4% и.в. + 3 е.м.р.)
Примечание: измерительный ток 200 мА для R 0,2 ... 1,99 Ом
Измерение сопротивления провода заземления I = 10 А
Диапазон отображения	Разрешение	Основная погрешность
0,00 ... 999 мОм	1 мОм	±(3% и.в. + 4 е.м.р)
1,00 ... 1,99 Ом	0,01 Ом
Примечание: измерительный ток 10 А для R 0,5 Ом технический метод измерения обеспечивает высокую точность результатов
Измерение сопротивления провода заземления I = 25 А
Диапазон отображения	Разрешение	Основная погрешность
0,00 ... 999 мОм	1 Ом	±(3% и.в. + 4 е.м.р)
1,00 ... 1,99 Ом	0,01 Ом
Примечание: измерительный ток 25 А для R 0,2 Ом технический метод измерения обеспечивает высокую точность результатов
Flash-тест/ тест высоким напряжением
Диапазон отображения	Разрешение	Основная погрешность
0,00 ... 2,5 мА	0,01 мА	±(5% и.в. + 5 е.м.р.)
Примечание: измерительное переменное напряжение 1500 В, 3000 В время измерения устанавливается в диапазоне 2 ... 180 с
Измерение сопротивления изоляции
Un	Диапазон отображения	Разрешение	Основная погрешность
100 В	0 ... 1999 кОм	1 кОм	±(5% и.в. + 8 е.м.р.)
	2,0 ... 19,99 МОм	0,01 МОм
	20,0 ... 99,9 МОм	0,1 МОм
250 В	0 ... 1999 кОм	1 кОм
	2,0 ... 19,99 МОм	0,01 МОм
	20,0 ... 199,9 МОм	0,1 МОм
500 В	0 ... 1999 кОм	1 кОм
	2,0 ... 19,99 МОм	0,01 МОм
	20,0 ... 599,9 МОм	0,1 МОм
Примечание: автоматический разряд емкости объекта по завершении измерений защита от попытки измерения объекта под напряжением макс. выходной ток 1,4 мА
Измерение тока утечки PE и дифференциального тока утечки
Диапазон отображения	Разрешение	Основная погрешность
0,00 ... 3,99 мА	0,01 мА	±(5% и.в. + 2 е.м.р)
4,00 ...19,9 мА	0,1 мА
Примечание: диапазон предела измерения: 0,01 ... 9,9 мА с разрешением 0,01 мА/0,1 мА регулируемое время измерения: непрерывное или от 1 до 60 с, разрешение 1 с, в середине времени измерения прибор автоматически меняет полярность в сетевой измерительной розетке и отображает большее значение
Измерение замещенного тока утечки
Диапазон отображения	Разрешение	Основная погрешность
0,00 ... 3,99 мА	0,01 мА	±(5% и.в. + 2 е.м.р)
4,00 ...19,9 мА	0,1 мА
Измерение тока утечки прикосновения
Диапазон отображения	Разрешение	Основная погрешность
0,000 ... 4,999 мА	0,001 мА	±(5% и.в. + 3 е.м.р)
Тест срабатывания УЗО и измерение времени срабатывания
Тип УЗО	Множитель	Диапазон	Разрешение
Общего типа	0,5 * I n	0 ... 300 мс	1 мс; погрешность: ±(2% и.в. + 2 е.м.р.)*
	1 * I n
	2 * I n	0 ... 150 мс
	5 * I n	0 ... 40 мс
Примечание: для УЗО I n = 10 мА и кратности тока 0,5 * I n погрешность ±(2% и.в. + 3 е.м.р.)
Измерение тока срабатывания УЗО (синусоидальный дифференциальный ток)
Номинал тока	Диапазон	Разрешение, погрешность	Ток измерения
0,00 ... 3,99 мА	0,01 мА	0,1 мА; погрешность: ±5% I n	0,3 x I n ... 1,0 x I n
4,00 ...19,9 мА	0,1 мА
0,00 ... 3,99 мА	0,01 мА
4,00 ...19,9 мА	0,1 мА
Измерение мощности S
Диапазон отображения	Разрешение	Основная погрешность
0 ... 999 Вт	1 Вт	±(5% и.в. + 3 е.м.р)
1,00 ...3,99 кВт	0,01 кВт
Примечание: регулируемое время измерения: непрерывное или от 1 до 60 с, разрешение 1 с
Коэффициент мощности PF
Диапазон отображения	Разрешение	Основная погрешность
0,00 ... 1,00	0,01	±(10% и.в. + 3 е.м.р.)
Измерение тока потребления при измерении мощности
Диапазон отображения	Разрешение	Основная погрешность
0,00 ... 15,99 А	0,01 А	±(2% и.в. + 3 е.м.р)
Измерение тока потребления при измерении мощности с клещами
Диапазон отображения	Разрешение	Основная погрешность
100 мА ... 999 мА	1 мА	±(5% и.в. + 5 е.м.р.)
1,00 А ... 9,99 А	0,01 А
10,0 ... 24,9 А	0,1 А
Примечание: основная погрешность в таблице приведена без учета погрешности клещей
Остальные технические характеристики
Питание измерителя		195...265 В, 50 Гц
Ток нагрузки		макс. 16 A (230 В)
Дисплей		ЖКИ TFT 7'’ 800x480
Передача данных в компьютер		по USB 2.0
Габариты		330 x 235 x 120 мм
Вес		6,2 кг

Комплект поставки PAT-820:

1. Кабель питания - 1 шт;
2. Измерительный провод 1,8 м - 1 шт;
3. Разъем SP-4, оранжевый - 1 шт;
4. Провод 1,8 м, красный, 5 кВ, «банан» - 2 шт;
5. Остроконечный щуп, красный, 5 кВ, «банан» - 2 шт;
6. Предохранитель 0314 015.VPX 15А 250ВАС 6,3 x 32 мм - 2 шт;
7. Кабель USB - 1 шт;
8. DVD-диск с программным обеспечением - 1 шт.

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/Sonel/Руководство по эксплуатации (PAT-815 PAT-820).pdf
